Аиктрон Г10 компоненте: кључни делови за СиЦ епитаксију високих перформанси

Технологија силицијум карбида (СиЦ) наставља да се креће ка већим плочицама и већој производњи. То значи да напредни системи епитаксије попут платформе Аиктрон Г10 постају све важнији у производњи полупроводника треће генерације.

У поређењу са старијим реакторима, Аиктрон Г10 системима је потребна строжа контрола над термичким пољима, стабилношћу протока гаса, контаминацијом честицама и дужином трајања делова. Свака компонента унутрашњег реактора има директан утицај на епитаксијални квалитет раста, уједначеност плочице и стабилност производње.

Овај чланак вас води кроз главне Аиктрон Г10 компоненте које се користе у СиЦ епитаксијским системима. Објаснићемо шта раде, који материјали су им потребни и зашто су важни у високотемпературној обради полупроводника.

Шта су Аиктрон Г10 компоненте?

Аиктрон Г10 компоненте су кључни унутрашњи делови реактора који се налазе унутар СиЦ епитаксијске коморе. Заједно, они помажу у одржавању стабилних термичких услова, оптимизују дистрибуцију гаса, подржавају ротацију плочице и смањују контаминацију током епитаксијалног раста на високим температурама.

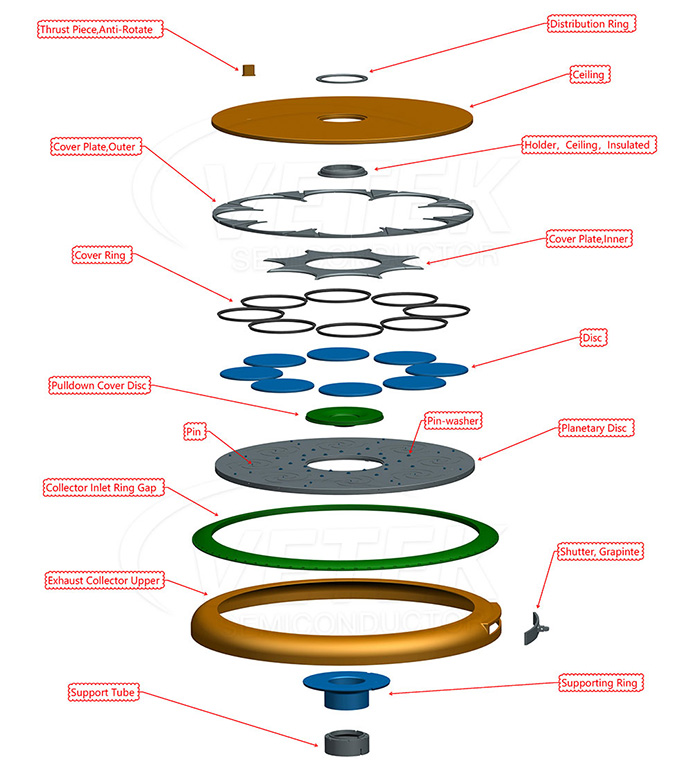

Типични делови које ћете наћи у реактору Аиктрон Г10 укључују:

• Плафон
• Дистрибутион Ринг
• Цовер Ринг
• Цовер Платес
• Планетари Дисц
• Повлачни диск
• Издувни колектор
• Прстен за подршку
• Суппорт Тубе
• Грапхите Схуттер
• Склопови подлошке игле

Већина ових делова непрекидно ради на температурама изнад 1500°Ц док су изложени корозивним процесним гасовима као што су силан и угљоводоници. Дакле, перформансе материјала су апсолутно критичне.

Кључне функционалне области унутар Аиктрон Г10 реактора

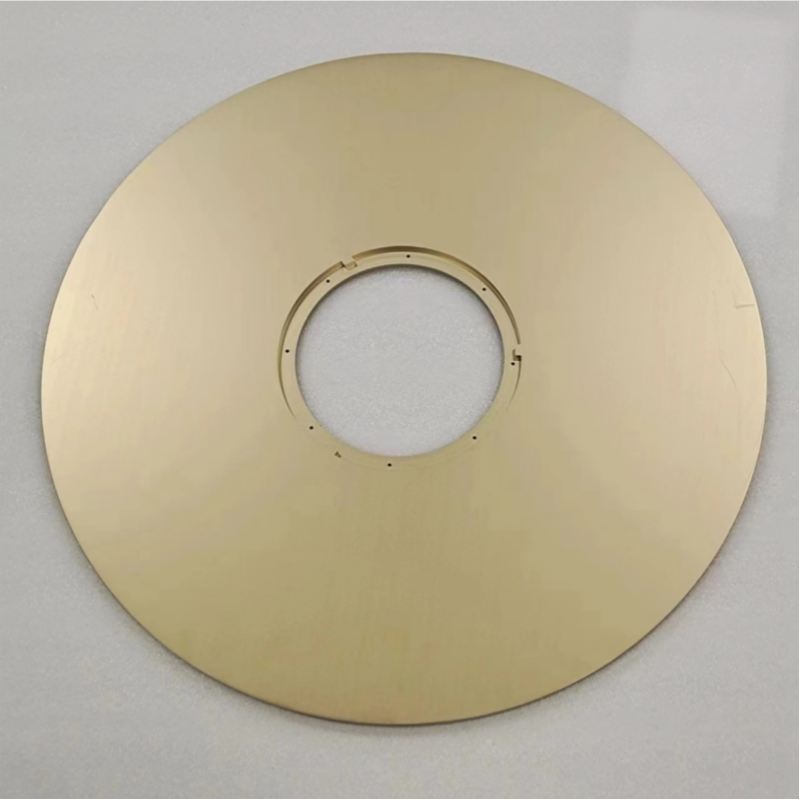

1. Компоненте плафона

Плафон је главни део топлотног поља реактора. Помаже у одржавању стабилне температуре у комори, усмерава проток гаса и штити горње структуре реактора од директне топлоте.

Добре компоненте плафона морају имати:

• Чврста термичка стабилност
• Ниска генерација честица
• Јака отпорност на корозију
• Уједначен квалитет премаза
• Дугорочна стабилност димензија

ЦВД СиЦ обложен графит је овде уобичајен избор јер вам даје топлотну проводљивост графита плус хемијску отпорност силицијум карбида.

2. Прстен за дистрибуцију

Дистрибутивни прстен контролише и усмерава проток гаса унутар коморе. Постизање уједначене дистрибуције гаса је од суштинског значаја за постизање конзистентне дебљине епитаксијалног слоја на свим плочицама.

Ако проток гаса није добро контролисан, можете наићи на:

• Варијација дебљине
• Допинг недоследности
• Површински дефекти
• Мањи принос вафла

Због тога су висока прецизност обраде и равномерни премаз толико важни за овај део.

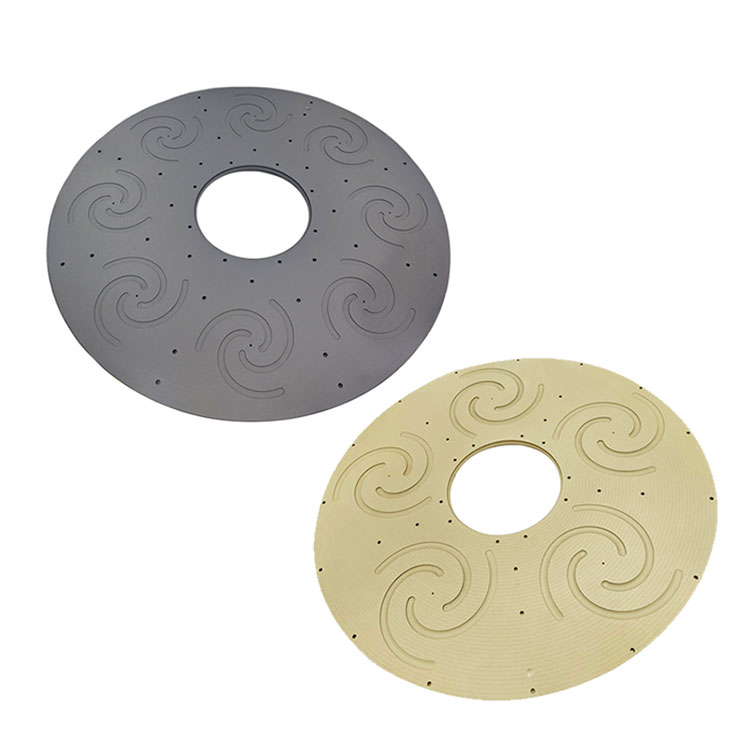

3. Планетарни диск систем

Планетарни диск је оно што ротира плочице током епитаксијалног раста. Глатка ротација побољшава уједначеност температуре и осигурава да све плочице буду изложене сличном гасу.

За производњу СиЦ плочица велике величине, планетарни систем треба да одржава:

• Добра равност
• Ниска термичка деформација
• Висока структурна чврстоћа
• Стабилан рад кроз поновљено загревање и хлађење

Сам диск је обично направљен од графита високе чистоће са напредним ЦВД СиЦ премазом.

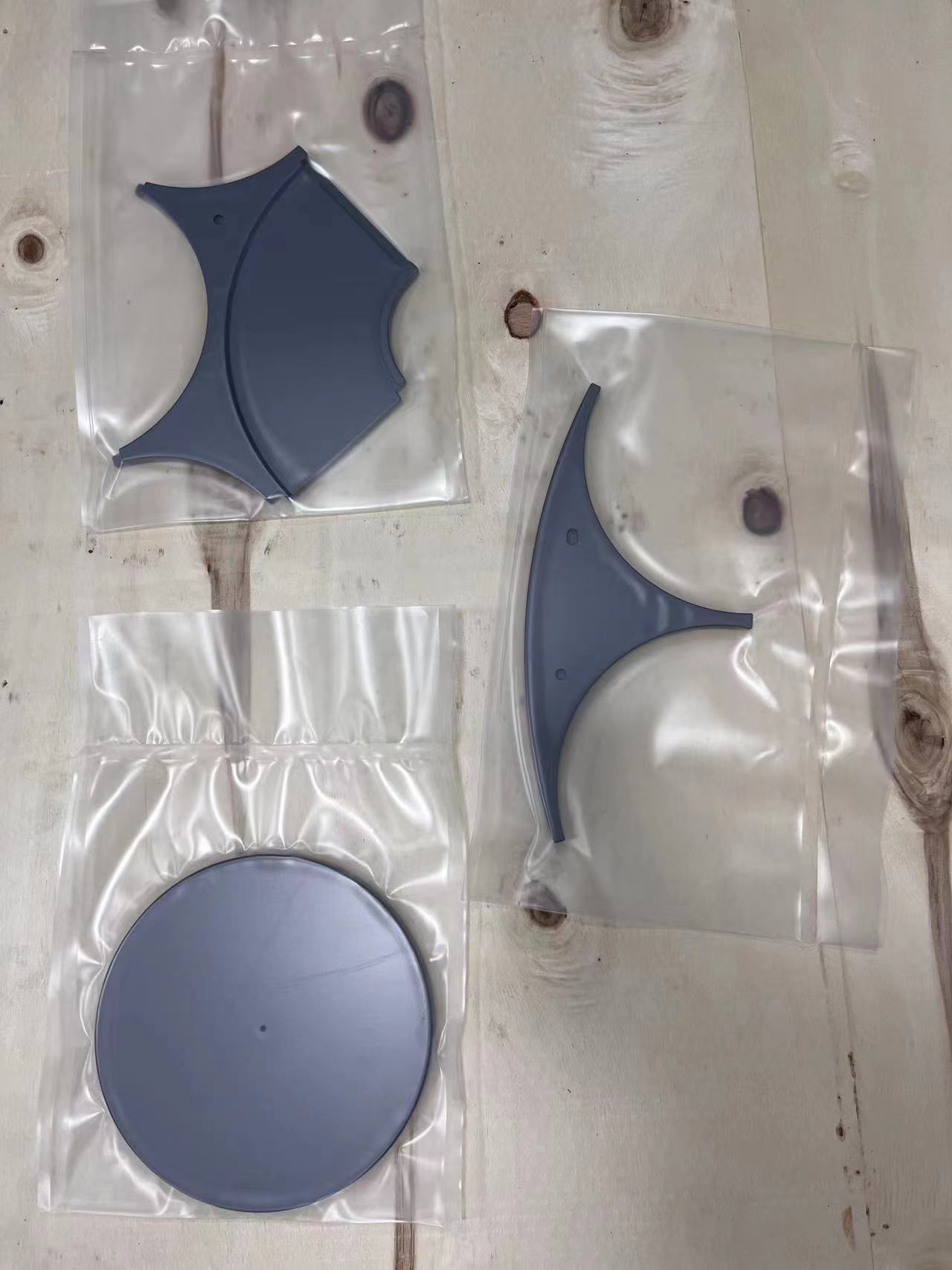

4. Поклопци и поклопци

Поклопци и поклопци штите одређене области реактора и помажу у стабилизацији топлотног поља.

Ови делови помажу да се:

• Смањите нежељено таложење
• Минимизирајте контаминацију честицама
• Заштитите графитне структуре
• Продужите животни век коморе

Пошто пролазе кроз много термичких циклуса, јака адхезија премаза је неопходна.

5. Систем издувног колектора

Издувни колектор управља протоком издувних гасова и помаже у одржавању стабилног притиска у комори.

Стабилан проток издувних гасова доводи до:

• Боља поновљивост процеса
• Чишће окружење у комори
• Мање накупљања честица
• Дужи интервали између одржавања

У напредним СиЦ системима за епитаксију, делови који се односе на издувне гасове такође морају да издрже агресивне хемикалије и топлотно оптерећење.

Зашто је избор материјала важан у СиЦ епитаксији?

СиЦ епитаксија је тешко окружење. Конвенционални материјали често наилазе на проблеме као што су:

• Премаз се љушти
• Ерозија графита
• Термичко пуцање
• Генерисање честица
• Кратак радни век

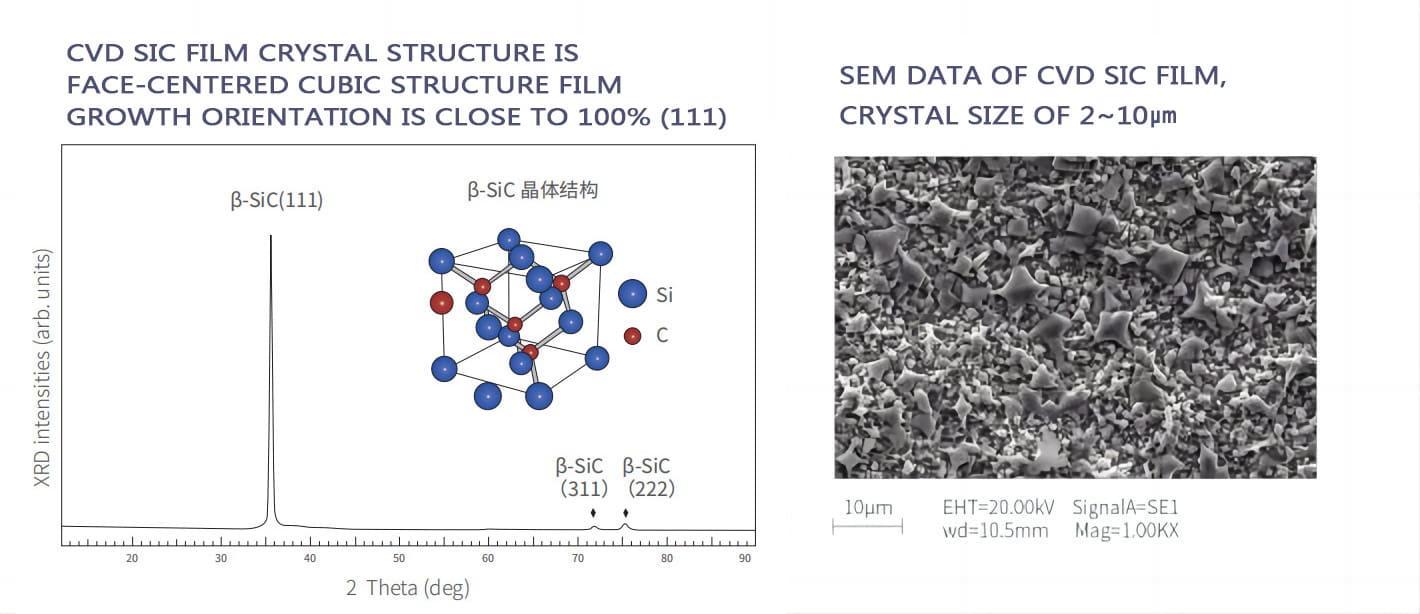

Да би заобишли ове проблеме, напредни полупроводнички реактори се окрећу ЦВД СиЦ обложеном графиту. ЦВД СиЦ премаз вам даје:

• Одлична хемијска отпорност
• Висока чистоћа
• Велика отпорност на топлотни удар
• Низак ризик од контаминације
• Дуг радни век

Тренутно, ово је један од најчешће коришћених материјала за врхунске делове СиЦ епитаксијског реактора.

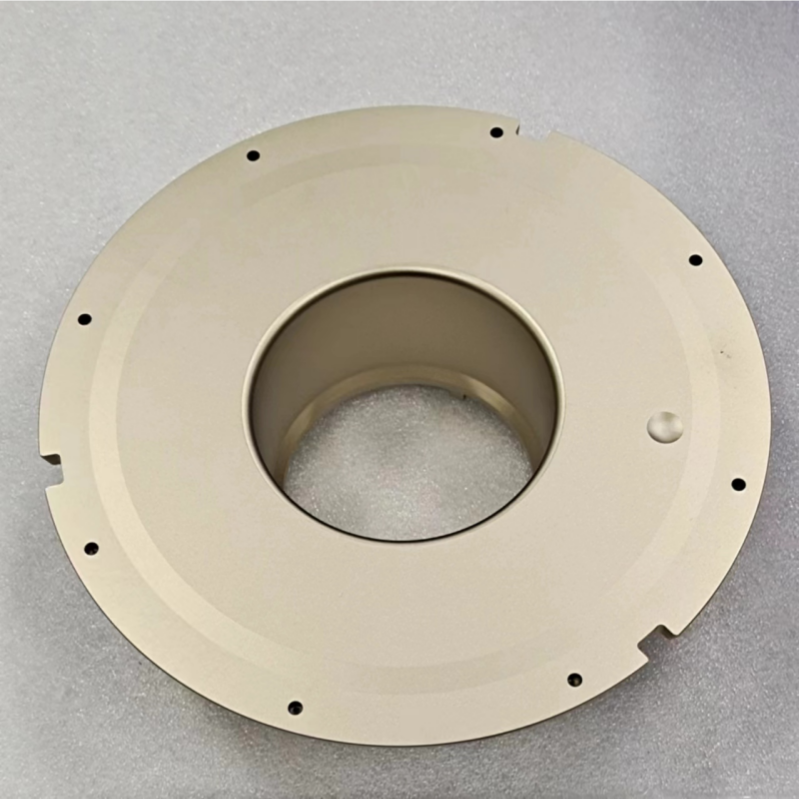

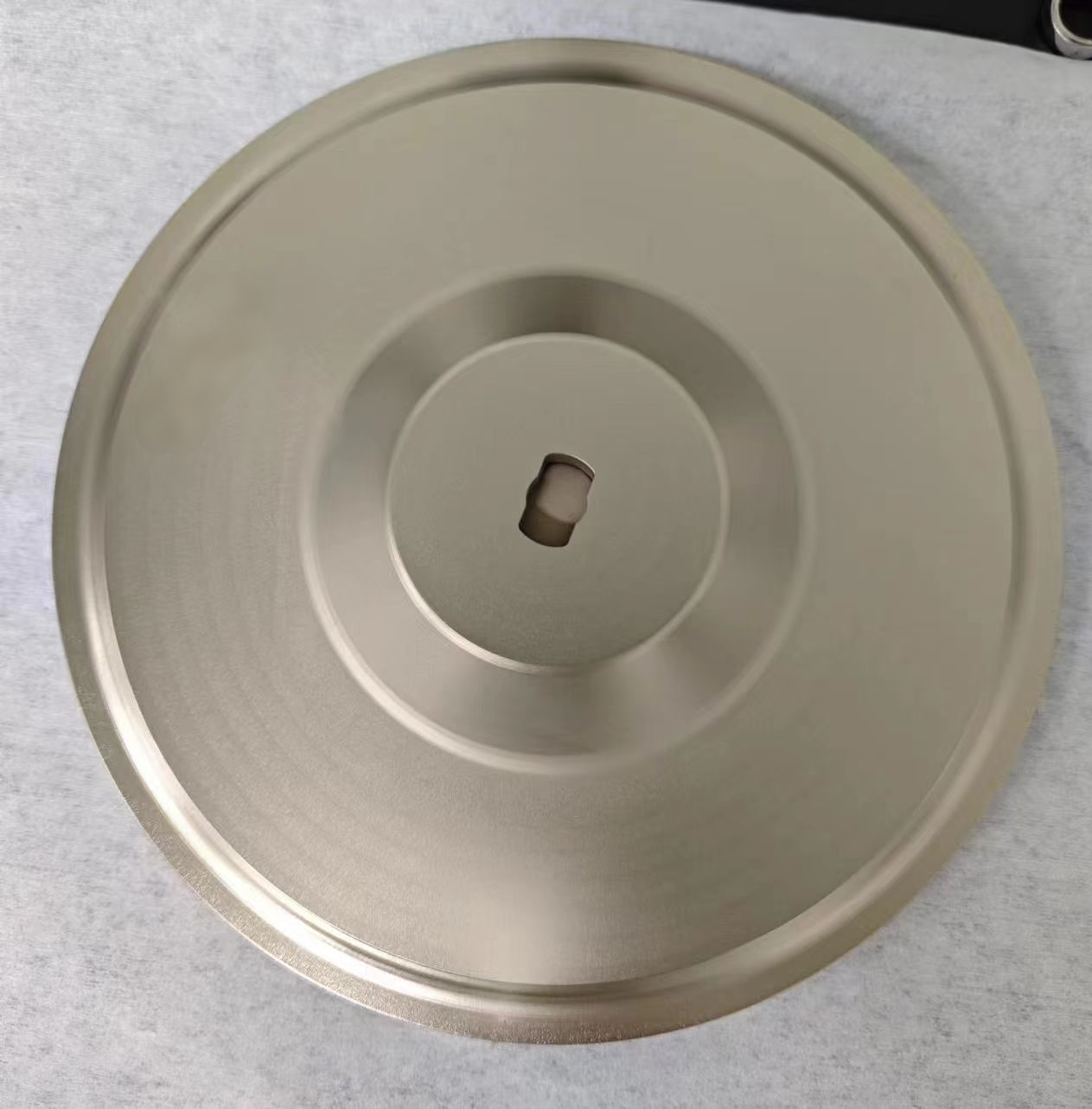

ТаЦ (тантал карбид) премаз се појављује као следећи корак за апликације на ултра високим температурама. У поређењу са конвенционалним СиЦ премазима, ТаЦ премази нуде:

• Боља стабилност при високим температурама
• Јача отпорност на корозију
• Мањи ризик од стварања честица
• Стабилан рад изнад 2000°Ц

ТаЦ премази изгледају посебно обећавајући за будуће платформе које користе веће плочице и више температуре.

Изазови у производњи за Аиктрон Г10 компоненте

Прављење висококвалитетних Аиктрон Г10 компоненти захтева напредне производне могућности, укључујући:

• Пречишћавање графита високе чистоће
• Прецизна ЦНЦ обрада
• Окружење за премазивање на нивоу полупроводника
• Униформна ЦВД технологија премаза
• Обрада компоненти великих димензија
• Строга чистоћа и контрола димензија

Чак и мало одступање у димензијама или униформности премаза може утицати на стабилност реактора и епитаксијалне перформансе.

Могућности ВеТек Семицондуцтор-а за Аиктрон Г10 компоненте

ВеТек Семицондуцтор је специјализован за графит за полупроводнике и технологије премаза за напредне апликације епитаксије.

Нудимо прилагођене компоненте компатибилне са:

• Аиктрон Г10
• Аиктрон Г5
• СиЦ епитаксијски системи
• МОЦВД реактори

Наш асортиман производа укључује:

• Графитне компоненте обложене ЦВД СиЦ
• ТаЦ компоненте премаза
• Планетарни дискови
• Компоненте плафона
• Поклопци прстенови
• Делови термичког поља графита
• Чврсте СиЦ компоненте

Ови производи се широко користе у СиЦ епитаксији, ЛЕД епитаксији и напредним полупроводничким системима термичког поља.

Закључак

Како производња СиЦ полупроводника тежи ка већим плочицама и већој производној ефикасности, компоненте Аиктрон Г10 постају све важније за стабилност реактора и епитаксијални квалитет.

Од плафонских структура и планетарних дискова до дистрибуције гаса и издувних система, свака компонента директно утиче на управљање топлотом, контролу контаминације и конзистентност плочице.

Комбиновањем графитних материјала високе чистоће, напредне технологије ЦВД СиЦ премаза и ТаЦ премаза следеће генерације, савремени делови реактора помажу да производња СиЦ епитаксије буде стабилнија и ефикаснија за будућу индустрију полупроводника.
