Од 4 инча до 8 инча: деценија раста СиЦ полупроводника

2013. индустрија је питала да ли би силицијум карбид уопште могао да се комерцијализује. Десет година касније, СиЦ покреће електрична возила и обновљиву енергију — а права конкуренција се померила на материјале, опрему и производне резултате. За једну деценију, СиЦ плочице су порасле са 4 инча на 8 инча како је опрема за епитаксију напредовала у корак. Осим саме плочице, ЦВД СиЦ премази, Чврсти ЦВД СиЦ и ТаЦ премази сада одржавају поуздано функционисање опреме на високим температурама, отпорној на корозију. ВЕТЕК Семицондуцтор испоручује сва три материјална решења за производњу СиЦ-а.

СиЦ-ова деценија трансформације: од лабораторијског материјала до маинстреам енергетских полупроводника

СиЦ је прешао са обећавајућег лабораторијског материјала 2013. на главну технологију која данас подржава ЕВ, енергетску електронику и конверзију енергије — а фокус индустрије се померио са доказивања технологије на савладавање производње у великим размерама.

Табела у наставку резимира како су се приоритети индустрије СиЦ променили током протекле деценије.

2013 у односу на данас: Како се фокус индустрије СиЦ-а померио

Основни изазов комерцијализације СиЦ: технологија епитаксије

Опрема за епитаксију је одувек била техничко уско грло за комерцијализацију СиЦ — напредак индустрије се може пратити директно кроз еволуцију епитаксијских реактора, од раних 6-инчних платформи до данашњих аутоматизованих система од 150 мм/200 мм.

У 2013. комерцијализација СиЦ-а се убрзавала, а произвођачи опреме су се такмичили првенствено око 6-инчни (150 мм) СиЦ епитаксијских могућности. Семицондуцтор Тодаи је известио о неколико репрезентативних система у то време:

Репрезентативна СиЦ опрема за епитаксију, 2013

Ови рани системи су дизајнирани да реше четири проблема: постизање 6-инчне СиЦ епитаксије, побољшање униформности епитаксијалног слоја, смањење густине дефеката и задовољавање потреба ране комерцијализације енергетских уређаја.

Како су се ЕВ усвојила, инфраструктура за пуњење електричних возила, системи за соларно и складиштење и тржишта индустријске енергије брзо су се ширили, потражња за СиЦ уређајима је у складу с тим расла — а опрема за епитаксију је еволуирала од малих серија за истраживање и развој у системе следеће генерације изграђене за производњу великих размера. Данашње репрезентативне платформе укључују:

Репрезентативни СиЦ опрема за епитаксију, данас

Од 4 инча до 8 инча: како скалирање вафла смањује трошкове и подиже излаз

Сваки корак у пречнику СиЦ плочице – са 4 инча на 6 инча, а сада ка 8 инча – постоји ради повећања производње по плочици и нижих трошкова производње, а индустрија је сада у средини транзиције од 6 инча до 8 инча.

У 2013. години, СиЦ индустрија је настојала да пређе са 4-инчних на 6-инчне плочице. Компаније, укључујући Црее, Дов Цорнинг, Схова Денко и Норстел, све су у то време шириле свој 6-инчни СиЦ супстрат и капацитет епитаксије. Циљ преласка на веће плочице био је једноставан: повећање производње по плочици, нижи трошкови производње и побољшање скалабилности у целој индустрији.

Више од деценије касније, та иста логика сада покреће промену са 6 инча на 8 инча. ГлобалВаферс, трећи по величини произвођач силицијумских плочица на свету, изјавио је да ће производња 8-инчних СиЦ вафла нагло убрзати током 2025–2026 — транзиција која се само две године раније сматрала нереалним (ГлобалВаферс, 2023). Онсеми и Ресонац су такође циљали 2025. за квалификовање и повећање 8-инчних СиЦ супстрата и епитаксијалних плочица (Цомпоунд Семицондуцтор Невс, 2024).

Шта се мења када СиЦ плочице постану веће

Како се пречник плочице и захтеви за квалитетом повећавају, материјали и компоненте опреме које се користе током процеса производње постале су једнако одлучујуће за напредак СиЦ-а као и саме плочице.

Изван вафла: Зашто су компоненте опреме важне колико и СиЦ чипови

СиЦ плочице, МОСФЕТ-ови и енергетски модули добијају највише пажње, али компоненте опреме унутар реактора за епитаксију и реакторе за раст кристала суочавају се са подједнако екстремним условима — а традиционални графит сам по себи више није довољан да испуни данашње захтеве.

Дискусије о СиЦ индустрији имају тенденцију да се фокусирају на три ствари: СиЦ плочице, СиЦ МОСФЕТ-ове и модуле за напајање. У пракси, компоненте опреме које се користе за њихову производњу су једнако важне. Унутар епитаксијских реактора, пећи за раст кристала и других полупроводничких процеса на високој температури, унутрашње компоненте морају да издрже:

• Окружење са ултра високим температурама

• Корозивни процесни гасови као што су Х₂ и ХЦл

• Строги захтеви за чистоћом како би се избегла контаминација плочице

Традиционални графит нуди снажне термичке перформансе, али током дуже употребе подложан је површинској корозији, стварању честица и скраћеном веку трајања — све то директно угрожава принос плочице и конзистентност процеса. Ово је јаз који технологија ЦВД СиЦ премаза све више закорачи да би затворила.

ЦВД СиЦ премаз: Технологија иза поуздане високотемпературне опреме

СиЦ епитаксија и СиЦ премаз су две различите технологије које служе различитим сврхама — епитаксија чини сам полупроводнички материјал, док ЦВД СиЦ премаз штити опрему која га производи.

СиЦ епитаксија се користи за производњу полупроводничког материјала. СиЦ ЦВД премаз се, насупрот томе, примењује првенствено на критичне унутрашње компоненте полупроводничке опреме, како би се побољшала њихова отпорност на високе температуре и корозију.

СиЦ Епитаксија наспрам СиЦ премаза: две различите технологије

Како функционише композит Графит + СиЦ

Графитне компоненте обложене ЦВД СиЦ-ом се сада широко користе у опреми за епитаксију СиЦ, МОЦВД опреми, ЛЕД епитаксијској опреми и РТП/РТА опреми за термичку обраду. Наношење густог СиЦ слоја на графит високе чистоће комбинује снаге оба материјала:

Зашто Графит + СиЦ ради као композит

ВЕТЕК Семицондуцтор'с Адванцед СиЦ Материал Солутионс

Како се полупроводници треће генерације настављају ширити, ВЕТЕК Семицондуцтор испоручује три комплементарна решења материјала — ЦВД СиЦ обложен графит, Чврсти ЦВД СиЦ и ТаЦ премази — пројектовани за специфичне термичке и хемијске захтеве СиЦ производне опреме.

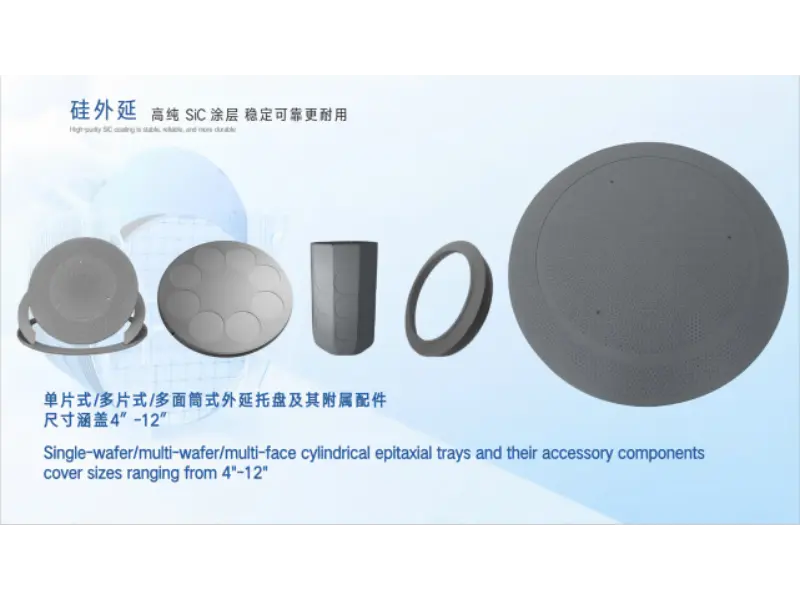

ЦВД СиЦ обложене графитне компоненте

ВЕТЕК-ове графитне компоненте обложене ЦВД СиЦ користе се у СиЦ епитаксијским сусцепторима, МОЦВД носачима, носачима за плочице, полумесечним компонентама и полупроводничким термичким компонентама.

• СиЦ премаз високе чистоће

• Одлична термичка униформност

• Стабилност на високим температурама

• Јака отпорност на корозију

ВЕТЕК ЦВД СиЦ обложене графитне компоненте за СиЦ епитаксију, МОЦВД и термичке примене у полупроводницима.

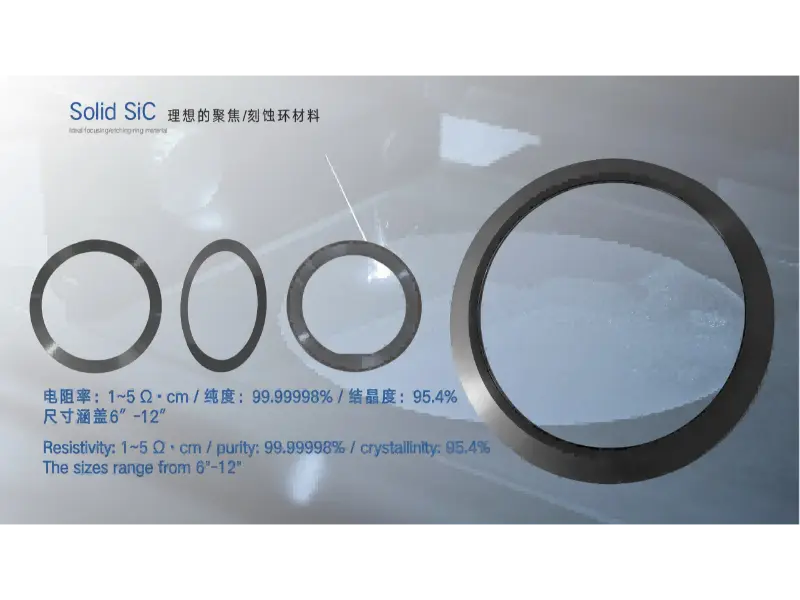

Чврсте ЦВД СиЦ компоненте

За напредне процесе јеткања и високе температуре, Солид ЦВД СиЦ пружа виши степен перформанси материјала. Типичне апликације укључују фокусне прстенове, РТП/ЕПИ компоненте и компоненте плазма процеса.

• Густа, непорозна структура

• Екстремно ниско стварање честица

• Одлична отпорност на плазму

• Дуг радни век

Чврсти ЦВД СиЦ фокусни прстенови и плазмапроцесне компоненте за напредне апликације за гравирање и РТП/ЕПИ.

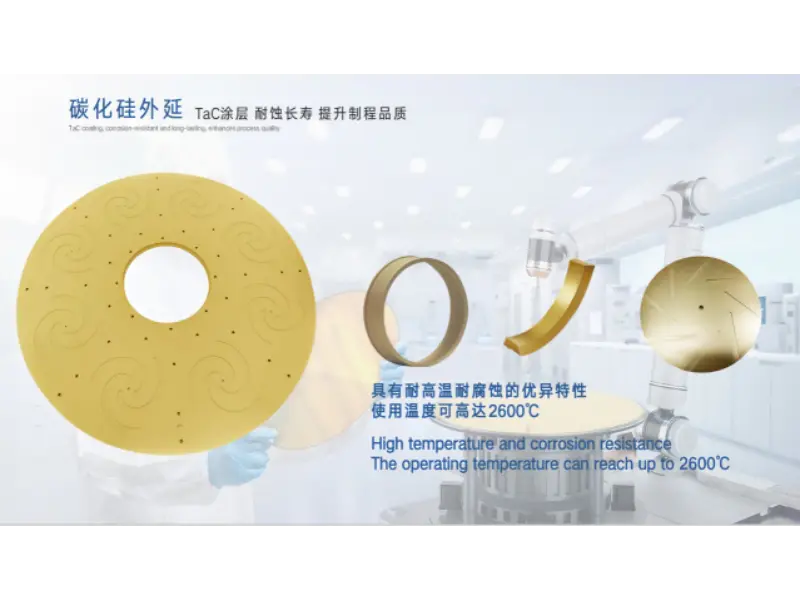

ТаЦ Цоатинг Солутионс

Како температуре раста кристала СиЦ настављају да расту, превлаке од тантал карбида (ТаЦ) постале су важан материјал за топлотна поља ултра високих температура. ТаЦ нуди вишу температурну стабилност, одличну отпорност на оксидацију и изванредну хемијску стабилност — погодно за опрему за раст кристала СиЦ, компоненте топлотног поља високе температуре и окружења за производњу полупроводника треће генерације.

Компоненте вруће зоне обложене ТаЦ-ом дизајниране за раст кристала СиЦ на ултра-високим температурама.

Заједно, ове три линије производа се баве различитим термичким и хемијским захтевима који се налазе у производном ланцу СиЦ:

ВЕТЕК-ова три решења за СиЦ материјала на први поглед

Често постављана питања

1. Која је разлика између СиЦ епитаксије и СиЦ премаза?

СиЦ епитаксијом расте слој кристалног силицијум карбида за прављење полупроводничких плочица и уређаја. СиЦ премаз (ЦВД СиЦ) наноси танак, густ слој СиЦ на графит или друге подлоге како би заштитио компоненте опреме од топлоте и корозије. Они служе различитим сврхама у оквиру истог производног ланца.

2. Зашто је графит пресвучен СиЦ уместо да се користи сам?

Голи графит има одличну топлотну проводљивост и стабилност, али током времена кородира и ствара честице када је изложен високим температурама и гасовима као што су Х₂ и ХЦл. Густи ЦВД СиЦ премаз додаје тврдоћу, хемијску отпорност и стабилност при високим температурама уз очување термичких перформанси графита.

3. За шта се користи чврсти ЦВД СиЦ?

Чврсти ЦВД СиЦ је потпуно густ, непорозни материјал од силицијум карбида који се користи у напредним процесима јеткања и високотемпературних процеса, укључујући фокусне прстенове, РТП/ЕПИ компоненте и делове процеса плазме — апликације које захтевају изузетно ниско стварање честица и дуг радни век.

4. Зашто су за раст кристала СиЦ потребни ТаЦ премази?

Како процеси раста кристала СиЦ гурају ка вишим температурама, компонентама вруће зоне потребни су материјали који су отпорни на оксидацију и остају хемијски стабилни под екстремном топлотом. ТаЦ премази нуде већу температурну стабилност од самог графита, што их чини погодним за пећи за раст кристала СиЦ и компоненте топлотног поља високе температуре.

5. Зашто се индустрија креће са 6-инчних на 8-инчне СиЦ плочице?

Веће плочице повећавају број матрица по плочици, што смањује трошкове производње по чипу и побољшава скалабилност. Произвођачи плочица и чипова сада квалификују 8-инчне СиЦ подлоге и епитаксијалне плочице како би задовољили растућу потражњу електричних возила, обновљиве енергије и индустријске енергетске електронике.

Резиме: СиЦ Мануфацтуринг је ушао у еру такмичења у способностима процеса

Дефинишуће питање индустрије СиЦ се променило - од тога да ли се материјал може комерцијализовати, до тога колико ефикасно, чисто и доследно може да се производи у великом обиму.

У 2013, централно питање индустрије било је да ли се СиЦ уопште може комерцијализовати. Данас, више од деценије касније, то је питање постало: како се производи од СиЦ могу производити са већом ефикасношћу, мање кварова и већом стабилношћу?

Како се индустрија СиЦ наставља ширити, већи пречници плочице, унапређена технологија епитаксије и оптимизована производна опрема остају кључни правци развоја индустрије. У исто време, ЦВД СиЦ премази високе чистоће, чврсти ЦВД СиЦ и ТаЦ материјали постају кључне технологије за обезбеђивање стабилности производње полупроводника.

ВЕТЕК Семицондуцтор остаје фокусиран на напредне полупроводничке материјале, пружајући поуздана материјална решења за СиЦ епитаксију, раст кристала и производњу полупроводника на високим температурама — подржавајући следећу генерацију индустрије полупроводника.

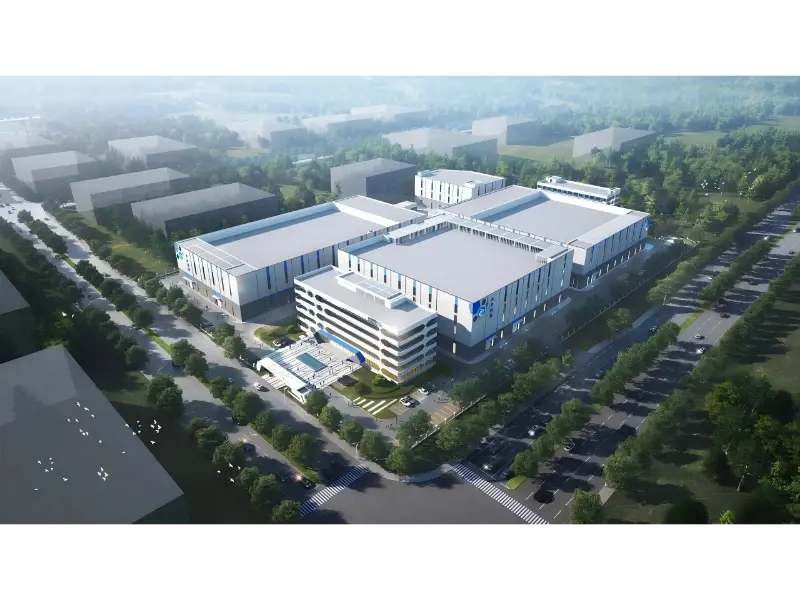

О ВЕТЕК Семицондуцтор-у

ВЕТЕК Семицондуцтор дизајнира и производи ЦВД СиЦ обложен графит, Чврсти ЦВД СиЦ и ТаЦ компоненте премаза за СиЦ епитаксију, МОЦВД, раст кристала и опрему за полупроводнике на високим температурама. Овај чланак је припремио ВЕТЕК-ов тим за инжењеринг материјала, ослањајући се на извештаје индустрије из Семицондуцтор Тодаи и тренутну анализу тржишта СиЦ плочица, и одражава ВЕТЕК-ово директно искуство у снабдевању компонентама у СиЦ производним линијама.

Референтни извори: Семицондуцтор Тодаи (индустријска карактеристика 2013.); ГлобалВаферс јавне изјаве (2023); Цомпоунд Семицондуцтор Невс (2024); Анализа цена вафла Патснап Еурека СиЦ (2025). Слике и спецификације опреме за ВЕТЕК производе су засноване на интерној документацији производа.
