МОЦВД СиЦ обложена графитна анализа пукотина и студија случаја оптимизације термичког напрезања

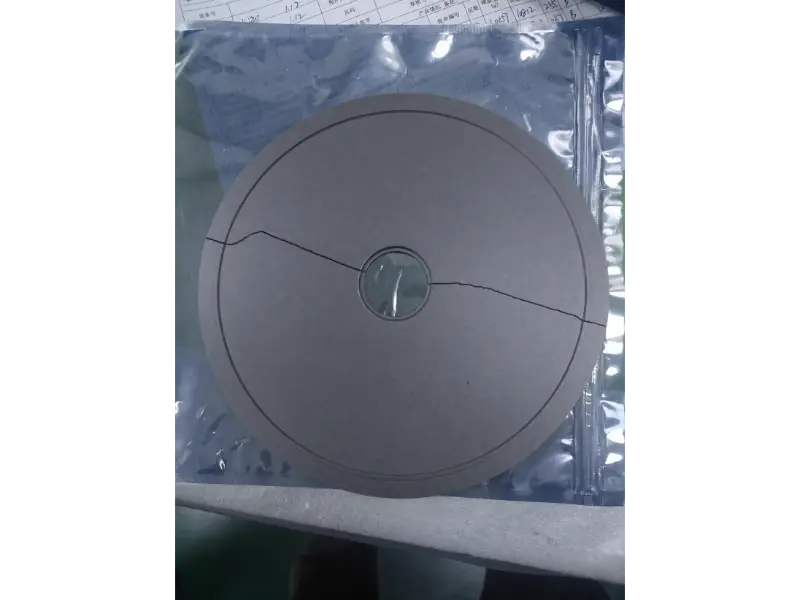

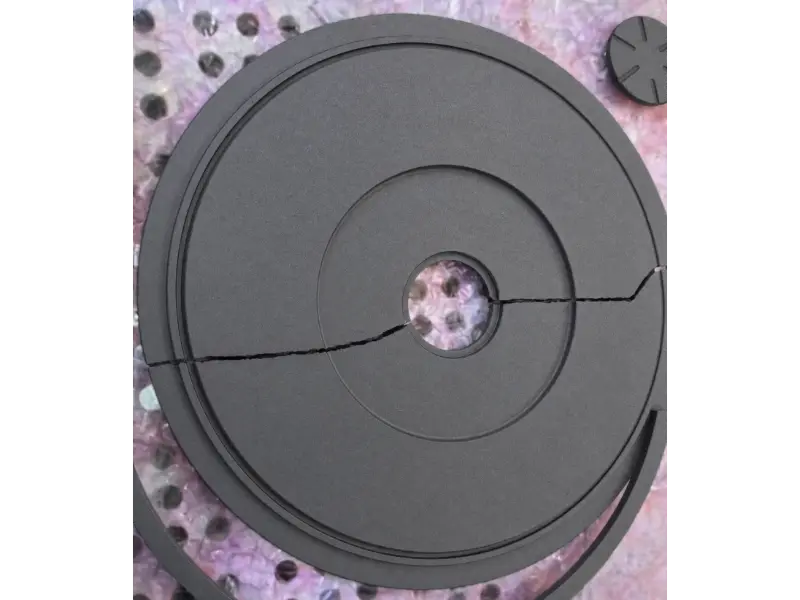

Слика 1,2: Морфологија радијалног прелома МОЦВДЦВД-СиЦ пресвучен графитни сусцепторПореклом из Централ Степ Тхру-Холе

И. Извршни сажетак и основни закључци

Основни закључак:Дизајн и квалитет епитаксијалних носача плочица (носача плочица) директно одређују њихов радни век, дубоко утичући на расподелу трошкова производње епитаксије и застоја опреме. Приликом одабира пријемника, произвођачи епитаксијалних плочица дају приоритет висококвалитетним дизајнима који су прилагођени стварним захтевима процеса, минимизирају учесталост замене и продужавају радни век — на тај начин постижући значајно смањење трошкова производње и стална побољшања квалитета епитаксијалних производа.

Редизајнирањем зоне за пуферовање напрезања на централном кораку и одабиром графитних супстратних материјала са прилагођеним коефицијентом термичке експанзије (ЦТЕ), Ветек (ввв.ветексемицон.цом) је у потпуности решио индустријски изазов радијалног пуцања који потиче од централног степеника кроз рупу у МОЦВД носачима плочице.

Прекоморски произвођач полупроводничких епитаксијалних чипова треће генерације суочио се са озбиљним уским грлима у производњи због тренутног пуцања и оштећења хемијског таложења велике величинеГрафитни пријемници обложени силицијум карбидом (ЦВД СиЦ).током високотемпературног МОЦВД епитаксијалног раста. Наш технички тим је утврдио основне узроке: велика концентрација напрезања на централном кораку и неусклађеност термичког ширења графитне подлоге. Кроз структурну реконфигурацију маргина (проширивање тампон зона напрезања, надоградњу позиционирања плутајућих степеница) и оптималан избор графитног материјала, успешно смо елиминисали опасности од пуцања за клијента.

Кључна побољшања перформанси и показатеља:

· Стопа пуцања сусцептора: смањена са >15% на 0%

· Просечан радни век циклуса: Повећан за 300%+

· Непланирани застоји опреме: смањено за 95%

ИИ. Позадина купаца и традиционалне тачке бола

1. Позадина корисника

Клијент је водећи произвођач сложених полупроводничких чипова за аутомобилску индустрију који управља вишеструким МОЦВД/МБЕ производним линијама великих димензија и високе температуре фокусираних на масовну производњу епитаксијалних плочица велике снаге и РФ уређаја. Радне температуре реакционе коморе достижу 1000°Ц–1400°Ц током целе године, подвргнути високофреквентном индукционом грејању и тешким термичким циклусима брзог грејања/хлађења. Као основна компонента која директно држи епитаксијалне плочице, велике величинеЦВД СиЦ обложени графитни пријемнициморају одржавати екстремну структурну стабилност и термичку униформност у окружењима са високим температурама и високим стресом.

2. Традиционални приступи и детаљне историјске болне тачке

Када су користили традиционалне дизајне сусцептора, произвођачи епитаксијала дуго су патили од озбиљних економских проблема и проблема у погледу капацитета:

· Честе замене и изузетно кратак животни век:Конвенционални дизајни нису успели да узму у обзир разлике топлотног ширења при екстремно високим температурама. Сусцептори су напукли у мање од неколико десетина циклуса, а неки су отказали одмах након инсталације (стопа пуцања >15%).

· Скупи застоји и трошкови чишћења:Једном када је сусцептор напукао или разбио унутар коморе, цела серија епитаксијалних плочица је била уклоњена, праћена озбиљном контаминацијом честицама. Сваки инцидент захтевао је 12-24 сата хлађења коморе, растављања, чишћења, поновне евакуације и тестирања притиска/температуре. Директни губици од непланираних застоја и потрошног материјала достигли су десетине хиљада УСД по догађају.

· Високи трошкови производње једне плочице:Као потрошни материјал високе вредности, честе замене су довеле до прекомерне алокације трошкова пријемника по плочици. Истовремено, време застоја је смањило укупну ефикасност опреме (ОЕЕ) на целој производној линији, значајно повећавајући фиксне режијске трошкове.

ИИИ. Анализа техничких изазова и механизама отказа

Морфологија физичког квара:Анализа лома указује да иницијација пукотине потиче управо од унутрашњег корака централног пролазног отвора, који се протеже радијално напоље преко обе стране тела суцептора.

Истраживање основног узрока (механизам стреса):

· Неусклађеност термичке експанзије материјала:У условима рада на високим температурама (1000°Ц и више), постоји значајна неусклађеност коефицијента топлотног ширења (ЦТЕ) између графитне подлоге и заштитног премаза СиЦ. Пошто је коефицијент топлотног ширења графита већи од коефицијента топлотног ширења графитаСиЦ премаз, графитна подлога подлеже већој деформацији топлотног ширења током загревања него површински слој СиЦ. Ово генерише значајно међуфазно топлотно напрезање, што на крају изазива пуцање и квар тела графитне подлоге.

· Структурални дефект у области ослобађања од стреса:Првобитном дизајну је недостајала неопходна прелазна тампон зона на централном кораку, формирајући класичну тачку концентрације механичког напрезања. Једном када је напетост експанзије премашила праг затезне чврстоће графитне подлоге, микро-пукотине су се одмах покренуле на оштром углу степеница и поцепале напоље.

ИВ. Решења: Како смо решили проблем

Да би се решио пуцања у централном степену, Ветек тим за истраживање и развој и инжењеринг формулисао је свеобухватан план техничког појашњења заснованог на високотемпературном коефицијенту топлотног ширења (ЦТЕ) оптимизација:

В. Резултати и мерљиве користи

Реконструисани пријемници су подвргнути ригорозном термичком циклусу и верификацији линије запремине на производној линији клијента, постижући изузетна побољшања перформанси:

· Потпуна елиминација пуцања услед термичког напрезања:Оптимизовани пријемници су радили континуирано током преко 500 термичких циклуса, смањујући пуцање и стопу оштећења директно са >15% на 0%.

· Огромно смањење губитака током застоја:Непланирани застоји узроковани ломљењем носача смањени су за 95%, што је драматично повећало ОЕЕ укупне линије.

· Помножен радни век и смањење трошкова:Просечан радни век суцептора је повећан за 300%+, што је резултирало значајним падом додељених трошкова пријемника по епитаксијалној плочици.

ВИ. Ветек Мануфацтуринг & Гаранција контроле квалитета

· Избор сировина високе чистоће:Врхунски изостатски графитни супстрат високе густине (7Н чистоћа, садржај пепела <5 ппм) је одабран да обезбеди беспрекорно усклађивање ЦТЕ са ЦВД СиЦ премазом.

· Прецизна обрада:Користи се 5-осно ЦНЦ прецизно сечење (толеранције унутар ±0,005 мм), стварајући прецизне тампон зоне за ублажавање напрезања на критичним карактеристикама као што је централна степеница.

· ЦВД таложење СиЦ:Високотемпературни ЦВД процеси таложе густ слој β-СиЦ од 80–100 μм, обезбеђујући супериорну топлотну униформност и заштиту од корозије.

· 100% ЦММ пуна инспекција:Координатне мерне машине високе прецизности (ЦММ) аутоматски скенирају и мере џепне низове, централне димензије корака и укупну планарност.

· Паковање и достава чисте собе:Очишћено у чистим собама класе 100 и двоструко упаковано у вакумирано паковање азота, испоручено са прилагођеним ЕВА кућиштима отпорним на ударце.

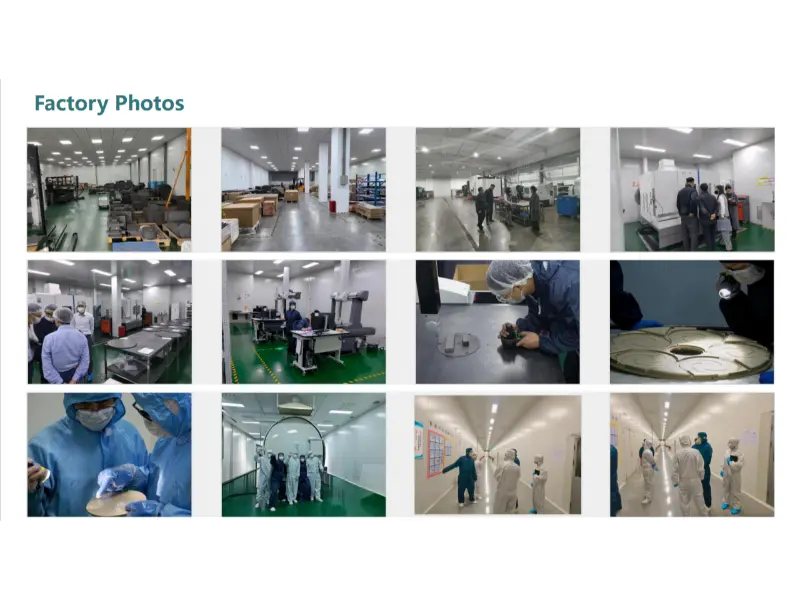

Слика 3: Ветек Семицондуцтор напредна прецизна обрада, чиста соба и објекти за контролу квалитета

ВИИ. Често постављана питања (ФАК)

П1: Шта је примарни узрокМОЦВД СиЦ пресвучен графитни пријемникпукотине које почињу од централног степеника?

О: Примарни узрок је недостатак тампон зоне за ублажавање напрезања на централном кораку, што захтева редизајн структуре како би се распоредио термички стрес.

П2: Може ли ЦВД СиЦ премаз сам да спречи пуцање на централном кораку?

О: Не. СиЦ премази првенствено пружају отпорност на корозију, спречавају нечистоће и топлотну проводљивост. Ако је конструкцијски дизајн погрешан, сам премаз не може издржати унутрашња тлачна и затезна напрезања од подлоге. Само комбинација 'рационално дизајниране структуре за пуферовање напрезања + висококвалитетног ЦВД СиЦ премаза' може темељно да реши проблеме са пуцањем.

ВИИИ. Резиме и позив за акцију (ЦТА)

Иако су епитаксијални носачи плочица помоћни потрошни материјал, њихов структурални дизајн и квалитет производње имају кључни утицај на ефикасност производње и укупне трошкове. Традиционални дизајни често занемарују ЦТЕ подударање материјала и зоне ослобађања концентрације напона, што доводи до честих кварова пријемника, скупих застоја и ризика од отпада.

Кроз Ветек структурну оптимизацију и рафинирани инжењеринг термичког напрезања, ми не само да смо помогли купцу да потпуно искоријениграфитни пријемникпуцање (смањење стопе пуцања на 0%), али и продужени радни век носача за преко 300%. Ово побољшање је значајно смањило учесталост замене, снизило трошкове алокације потрошног материјала по плочи и гарантовало квалитет, стабилност и континуитет епитаксијалног раста плочице – пружајући значајну економску вредност и вредност капацитета.

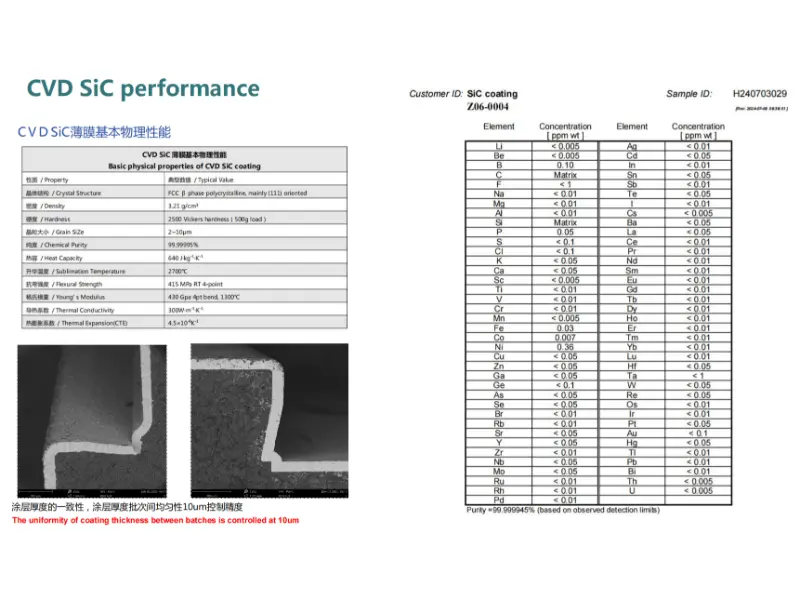

Слика 4: Кључна физичка својства, СЕМ уједначеност дебљине и анализа ултра-високе чистоће ЦВД СиЦ превлаке
