Зашто ЦВД ТаЦ премазује „оклоп од високе температуре“ у полупроводницима треће генерације

Окружење унутар пећи за раст кристала СиЦ је међу најмање опраштајућим у производњи полупроводника: температуре прелазе 2400°Ц, концентрације водоника и амонијака су високе, а графитне компоненте су стално изложене ризику од распадања честица и ослобађања нечистоћа. Процесни инжењери су дуго тражили материјално решење које може истовремено да издржи екстремну топлоту, агресивну хемију и контаминацију.

ЦВД тантал карбид (ТаЦ) премаз је тихо постао тај одговор — са тачком топљења од 3880°Ц, брзином нагризања од само 0,2 μм/х у НХ3 и 0,1 μм/х у Х₂, и критичним нивоима нечистоћа измереним у ппб. Оно што га чини заиста убедљивим, међутим, је оно што се дешава на производном поду: густина дефекта микро цеви опада за преко 90%, укупни садржај кристалних нечистоћа опада за више од 70%, а отпорност се повећава за фактор од 2 до 3.
Дакле, како тачно ТаЦ премаз то постиже? Одакле долазе његове предности у перформансама? У којим апликацијама из стварног света пружа највећу вредност? И у ком правцу се креће тржиште? Овај чланак систематски истражује техничке принципе, основна својства, кључне сценарије примене и индустријске трендове ЦВД ТаЦ премаза.

1. Шта је ЦВД ТаЦ премаз?

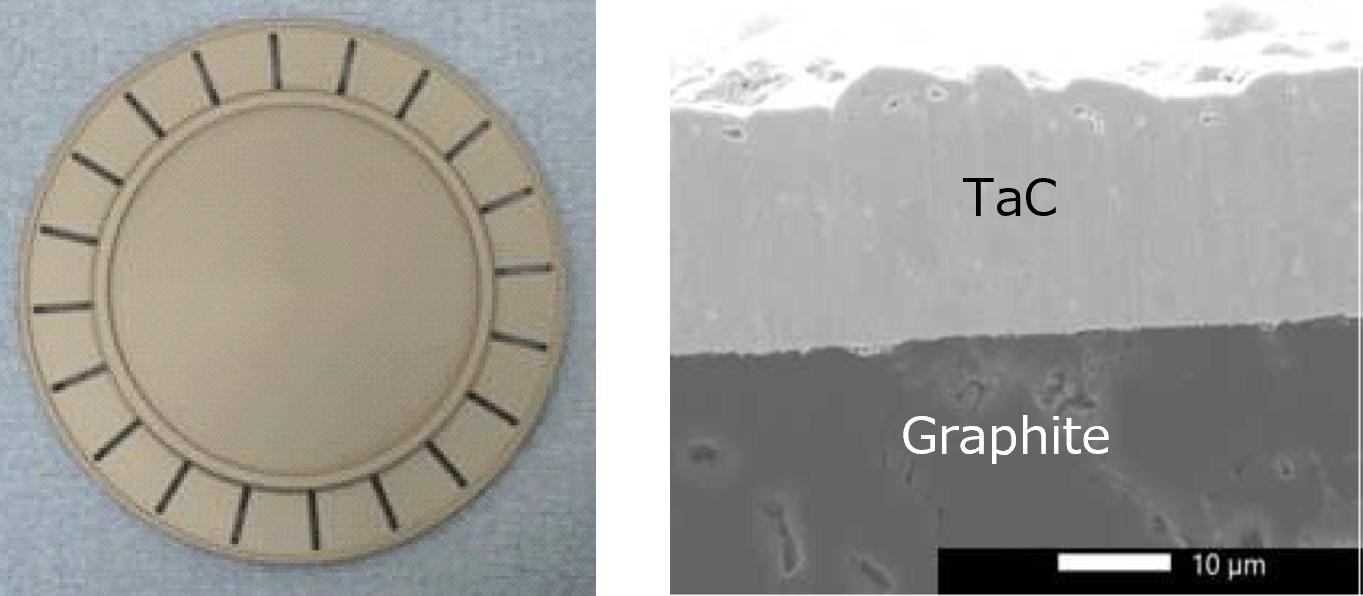

У суштини, ЦВД ТаЦ премаз је заштитни слој тантал карбида (ТаЦ) — керамичког једињења са карактеристичним златно-жутим изгледом — нанетог на графитне подлоге високе чистоће коришћењем хемијског таложења паре. Сам материјал доноси комбинацију особина које је тешко пронаћи заједно: тачку топљења од 3880°Ц, тврдоћу у опсегу од 15–19 ГПа, јаку хемијску инертност и отпорност на корозију која се добро држи у агресивним процесним окружењима.

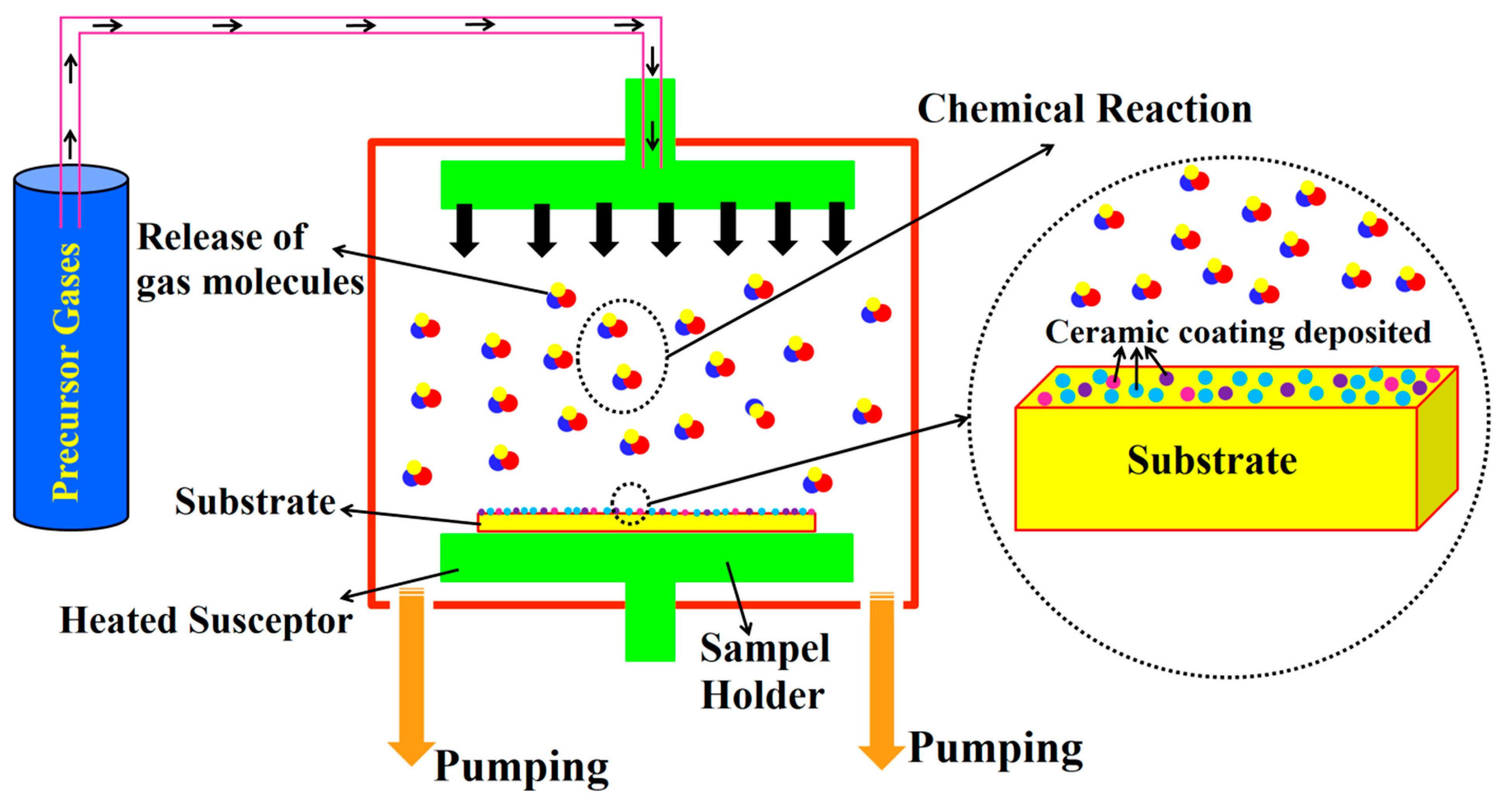

Међу различитим начинима за производњу ТаЦ премаза, ЦВД остаје најзрелији пут. Типичан рецепт, као што је детаљно описано, почиње са тантал пентахлоридом (ТаЦл₅) и пропиленом (Ц₃Х₆) као прекурсори тантала и угљеника, који се преносе аргоном и водоником у загрејану комору. Када испарени ТаЦл₅ достигне површину графита, он се адсорбује и подлеже низу реакција разлагања и рекомбинације. Оно што се формира није само површински слој, већ густ, добро пријањан премаз који је знатно уједначенији и композиционо контролисан од онога што се може постићи алтернативним методама као што су растопљена со или сол-гел обрада.

2. Предности основних перформанси ЦВД ТаЦ премаза

2.1 Изузетно висока термичка стабилност
ЦВД ТаЦ премаз се топи на 3880°Ц, тако да остаје структурално чврст чак и изнад 2200°Ц. То га чини погодним за захтевне полупроводничке процесе као што су раст кристала СиЦ и МОЦВД – места где обични СиЦ премази имају тенденцију да деградирају када ствари постану превруће.

2.2 Изузетна отпорност на хемијску корозију
Овај премаз се добро држи против корозивних процесних гасова као што су водоник, амонијак, хлориди и силицијумске паре. У поређењу са СиЦ премазима, смањује деградацију графита и контаминацију честицама у високотемпературним полупроводничким окружењима. Резултат? Боља стабилност процеса и већи принос плочице.

2.3 Добра механичка тврдоћа и отпорност на топлотни удар
ЦВД ТаЦ премаз је тврд и снажно се везује за графитне подлоге, тако да се споро троши и добро подноси топлотне ударе. Може издржати поновљене брзе циклусе загревања и хлађења без пуцања или љуштења. То значи дужи животни век компоненти и брже убрзање процеса.

2.4 Ултра-висока чистоћа и сузбијање нечистоћа
ТаЦ премаз има веома низак ниво нечистоћа и делује као чврста дифузиона баријера – спречава загађиваче да мигрирају из графитне подлоге у окружење за раст. Ово помаже у смањењу кристалних дефеката, спречава нечистоће и побољшава квалитет и отпорност СиЦ кристала.

3. Типични сценарији примене ЦВД ТаЦ премаза

3.1 Раст монокристала СиЦ (ПВТ метода)
У ПВТ процесу раста СиЦ монокристала, ТаЦ премаз се наноси на кључне графитне компоненте као што су лончићи, прстенови за вођење и држачи кристала за семе. Истраживање Фан ет ал. указује да ТаЦ премаз не само да пружа физичку заштиту већ и, кроз своје карактеристике ниске емисивности, регулише температурни градијент на интерфејсу раста кристала, побољшава уједначеност радијалне температуре, одржава сублимациону стехиометрију СиЦ, потискује миграцију нечистоћа и смањује потрошњу енергије. Истраживање Менг ет ал. у Јоурнал оф Цристал Гровтх даље потврђује да кристални ингот узгојен коришћењем структуре лончића са графитним релејним прстеном обложеним ТаЦ и графитним папиром показује супериорне карактеристике у кристалном савршенству и облику интерфејса. Стварна мерења показују да је одступање пречника кристалних ингота узгојених у лонцима обложеним ТаЦ ≤2%, а равност кристалне површине (РМС) је побољшана за 40%.

3.2 ГаН/СиЦ епитаксијални раст
У ЦВД реакционим коморама за ГаН и СиЦ епитаксију, ТаЦ премаз се широко примењује на компоненте као што су носачи плочица, сателитски дискови, млазнице и сензори. Ове компоненте морају да раде дуго времена у високотемпературним и корозивним окружењима, а ТаЦ премаз може значајно продужити њихов радни век и побољшати принос процеса. У МОЦВД опреми као што је Аиктрон Г5, ТаЦ премаз се показао као кључни материјал за обезбеђивање стабилности процеса.

3.3 МОЦВД системски грејачи

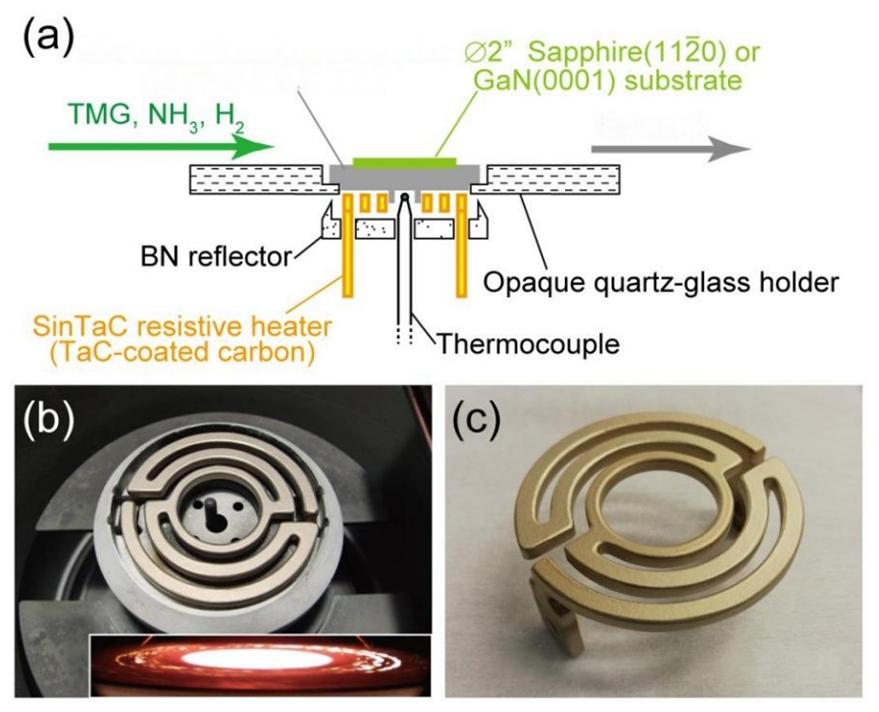

Графитни грејачи обложени ТаЦ успешно су примењени у МОЦВД системима. У поређењу са традиционалним грејачима обложеним пБН, ТаЦ грејачи обезбеђују бољу ефикасност грејања и уједначеност, смањују потрошњу енергије и, због своје ниже површинске емисивности (0,3), помажу у побољшању интегритета топлотног поља. Према истраживању Фан ет ал., ниска емисивност ТаЦ премаза не само да побољшава уједначеност температуре за раст кристала, већ и побољшава квалитет епитаксијалног таложења ГаН.

3.4 Индустријске примене на високим температурама
Поред поља полупроводника, ТаЦ премаз се такође може користити за индустријске компоненте на високим температурама као што су отпорни грејни елементи, млазнице за убризгавање, штитни прстенови и лемни елементи, у потпуности користећи своје свеобухватне предности у отпорности на топлоту и отпорности на корозију.

4. ЦВД ТаЦ наспрам СиЦ премаза: како одабрати?

У индустрији полупроводника, ЦВД СиЦ и ЦВД ТаЦ су два најчешћа заштитна премаза за графитне компоненте. Избор зависи од специфичних захтева за температуром процеса.

ЦВД СиЦ премаз:Низак коефицијент топлотног ширења, добра структурна стабилност и повољне цене у окружењима испод 1800°Ц, широко се користе у сценаријима средње до високе температуре као што су ЛЕД епитаксијалне тацне и монокристалне силицијумске епитаксијалне тацне.

ЦВД ТаЦ премаз:Већа термичка стабилност (тачка топљења 3880°Ц наспрам ~2700°Ц за СиЦ), јача хемијска инертност, посебно погодна за ултра-високе температуре и високо корозивне средине изнад 2000°Ц, као што је раст монокристала СиЦ и ГаН епитаксија.

Једноставно речено:Када температуре процеса прелазе 1800°Ц, посебно када су укључени корозивни гасови као што су водоник и амонијак, ТаЦ премаз је супериоран избор.

5. Изгледи тржишта и трендови у индустрији

Брза експанзија раста монокристала СиЦ и епитаксије вуче потражњу за ТаЦ премазима нагло навише. Две недавне студије тржишта указују на тржиште на ивици значајног повећања. КИРесеарцх, у свом глобалном прегледу тржишта ТаЦ премаза, дубинској анализи и прогнози до 2031., предвиђа да ће глобално тржиште премаза тантал карбида у 2024. износити око 45 милиона долара и предвиђа да ће достићи 142 милиона долара до 2031. године – комбинована годишња стопа раста од 17,9%. Бројке Глобал Инфо Ресеарцх-а су у истом опсегу, процењујући тржиште у 2024. на око 47 милиона долара и предвиђајући успон на 143 милиона долара до 2031., што је ЦАГР од 17,5%. Конзистентност између ових предвиђања даје уверење да ТаЦ премаз улази у фазу одрживог раста.

Што се тиче тога ко снабдева ово тржиште, оно је и даље прилично концентрисано на врху. Моментиве Тецхнологиес, ​​Токаи Царбон и Тоио Тансо заједно чине око 76% глобалног прихода [10]. Географски, Северна Америка води са око 45% тржишта, док је Азијско-пацифички регион близу са око 41%. Међутим, тај регионални баланс почиње да се мења. Кинески произвођачи улажу велика средства да би премостили јаз, а ВеТек Семицондуцтор је прави пример: способност ЦВД ТаЦ премаза компаније сада се протеже на компоненте пречника до 750 мм, што га ставља међу ретке домаће играче који могу да рукују деловима у тој скали.

Гледајући унапред, прелазак на 8-инчне СиЦ подлоге поставља вишу траку за униформност термичког поља и поузданост премаза у производној опреми. Сам тај тренд ће вероватно учврстити улогу ТаЦ премаза као стратешког материјала у производњи плочица у годинама које долазе.

6. ВеТек Семицондуцтор'с ТаЦ Цоатинг Тецхнологи

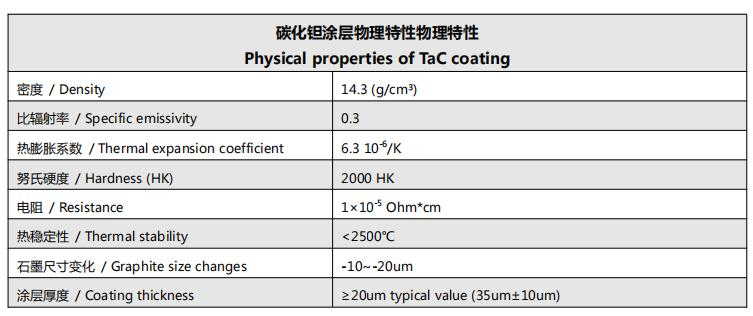

Извор података: ВеТек Семицондуцтор Продуцт Тецхницал Специфицатионс

ВеТек-ов ЦВД ТаЦ премаз има добру температурну стабилност, ултра-високу чистоћу, отпорност на Х₂/НХ₃/СиХ₄/Си корозију, јаку отпорност на топлотни удар, високу адхезију на графитне подлоге и равномерну покривеност премазом. Може се применити на основне компоненте као што су индукциони грејни пријемници, отпорни грејни елементи и делови топлотне заштите. Компанија поседује напредне могућности машинске обраде за производњу компоненти подлоге од графита, керамике или ватросталног метала и обезбеђује једнократну обраду СиЦ или ТаЦ керамичких премаза на једном месту, као и услуге премазивања делова које испоручује купац.

7. Закључак

Како се индустрија полупроводника треће генерације убрзава ка већим величинама (8 инча), већој густини снаге и нижим трошковима, захтеви за перформансама материјала у производним процесима постају све строжи. Са изузетно високом тачком топљења, изузетном хемијском инертношћу и одличним механичким својствима, ЦВД ТаЦ премаз постаје „златни стандард“ за високотемпературне полупроводничке процесе изнад 2000°Ц. Од раста СиЦ монокристала до ГаН епитаксије, од МОЦВД грејача до носача плочица, ТаЦ премаз пружа незаменљив материјалну основу за производњу полупроводника.

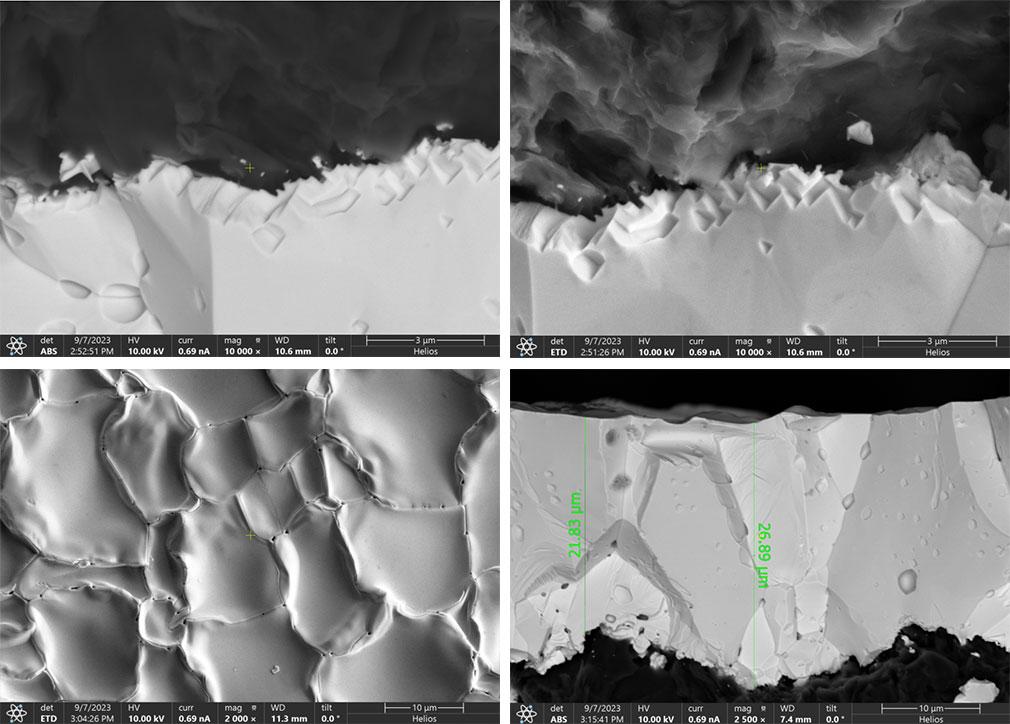

ВеТек Семицондуцтор је посвећен пружању висококвалитетних ЦВД ТаЦ премаза и прилагођених решења глобалним купцима кроз континуирано улагање у истраживање и развој и технолошко понављање. Ако су вам потребни детаљни технички подаци, СЕМ анализа попречног пресека или прилагођена процена цртежа, слободно нас контактирајте.

Референце

[1] Сун, Ј., Зханг, К., & Ли, Кс. (2021).Напредак истраживања превлака од тантал карбида на угљеничним материјалима. Напредак у науци о материјалима.(Доступно на СциенцеДирецт)

[2] Ким, Д. И., ет ал. (2016).Хемијско таложење тантал карбида из паре из система ТаЦл₅-Ц₃Х₆-Ар-Х₂. Јоурнал оф тхе Кореан Церамиц Социети, 53(6), 597-603.

[3] Ма, К., Ху, Р., Лиу, Кс., Ианг, С., Лу, Кс., Лиу, Д., … Гао, П. (2026).Студија о еволуцији микроструктуре и механичких својстава ТаЦ премаза на бази графита у различитим тешким условима. Јоурнал оф Аллоис анд Цомпоундс, 1061. дои:10.1016/ј.јаллцом.2026.187440

[4] Фан, В., Ку, Х., Цханг, С.И., ет ал. (2019).Истраживање утицаја ТаЦ премаза на СиЦ ПВТ контролу процеса и квалитет кристала. Заједнички подаци истраживања,Универзитет Донг-Еуи, Јужна Кореја.

[5] Менг, Ј., ет ал. (2022).Контрола квалитета раста оптимизацијом структуре лончића за раст монокристала СиЦ великих димензија. Јоурнал оф Цристал Гровтх,600, 126929. дои:10.1016/ј.јцрисгро.2022.126929

[6] КИРесеарцх. (2025).Глобална прогноза тржишта ТаЦ премаза, детаљна анализа и прогноза до 2031.

Аутор: Сера Лее

Тел: 86-15988690905

Емаил:сералее@ветексеми.цом
