ВеТек Семицондуцтор је произвођач специјализован за УВ ЛЕД суцепторе, има дугогодишње искуство у истраживању и развоју и производњи ЛЕД ЕПИ пријемника, и препознат је од стране многих купаца у индустрији.
ЛЕД, односно полупроводничка светлећа диода, физичка природа њене луминисценције је да након што је полупроводнички пн спој под напоном, под погоном електричног потенцијала, електрони и рупе у полупроводничком материјалу се комбинују да генеришу фотоне, тако да постићи полупроводничку луминисценцију. Дакле, епитаксијална технологија је један од темеља и језгра ЛЕД-а, а такође је и главни одлучујући фактор за електричне и оптичке карактеристике ЛЕД-а.
Епитаксија (ЕПИ) технологија се односи на раст једног кристалног материјала на једној кристалној подлози са истим распоредом решетке као и супстрат. Основни принцип: На подлози загрејаној на одговарајућу температуру (углавном сафир супстрат, СиЦ супстрат и Си супстрат), гасовите супстанце индијум (Ин), галијум (Га), алуминијум (Ал), фосфор (П) се контролишу на површину супстрата да расте специфичан монокристални филм. Тренутно, технологија раста ЛЕД епитаксијалне плоче углавном користи методу МОЦВД (органско метално хемијско метеоролошко таложење).
ГаП и ГаАс су обично коришћене подлоге за црвене и жуте ЛЕД диоде. ГаП супстрати се користе у методи епитаксије течне фазе (ЛПЕ), што резултира широким опсегом таласних дужина од 565-700 нм. За методу гасне фазе епитаксије (ВПЕ), ГаАсП епитаксијални слојеви се узгајају, дајући таласне дужине између 630-650 нм. Када се користи МОЦВД, ГаАс супстрати се обично користе за раст АлИнГаП епитаксијалних структура.
Ово помаже да се превазиђу недостаци апсорпције светлости ГаАс супстрата, иако уводи неусклађеност решетке, захтевајући пуферске слојеве за узгој ИнГаП и АлГаИнП структура.
ВеТек Семицондуцтор обезбеђује ЛЕД ЕПИ суцептор са СиЦ премазом, ТаЦ премазом:

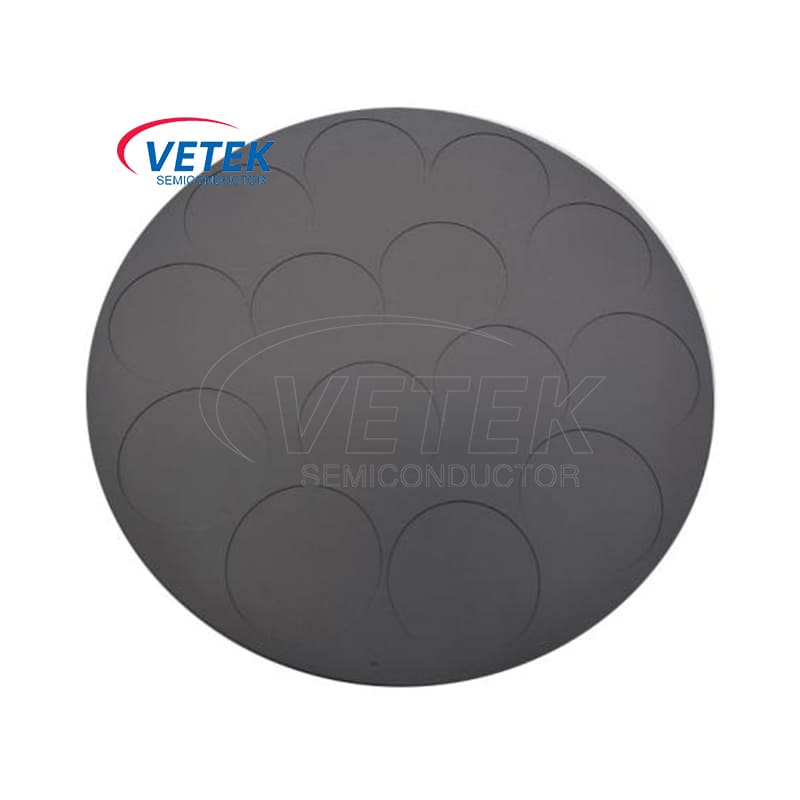

ВЕЕЦО ЛЕД ЕПИ пријемник
ТаЦ премаз који се користи у ЛЕД ЕПИ пријемнику
● ГаН супстрат: ГаН монокристал је идеалан супстрат за раст ГаН, побољшавајући квалитет кристала, животни век чипа, светлосну ефикасност и густину струје. Међутим, његова тешка припрема ограничава његову примену.
Подлога за сафир: Сафир (Ал2О3) је најчешћи супстрат за раст ГаН, који нуди добру хемијску стабилност и нема апсорпцију видљиве светлости. Међутим, суочава се са изазовима са недовољном топлотном проводљивошћу у високострујном раду енергетских чипова.
● СиЦ супстрат: СиЦ је још један супстрат који се користи за раст ГаН, који заузима друго место по тржишном уделу. Обезбеђује добру хемијску стабилност, електричну проводљивост, топлотну проводљивост и нема апсорпцију видљиве светлости. Међутим, има више цене и нижи квалитет у поређењу са сафиром. СиЦ није погодан за УВ ЛЕД диоде испод 380 нм. Одлична електрична и топлотна проводљивост СиЦ-а елиминише потребу за спајањем флип-цхип-а за дисипацију топлоте у ГаН ЛЕД диодама за напајање на сафирним подлогама. Структура горње и доње електроде је ефикасна за дисипацију топлоте у ГаН ЛЕД уређајима за напајање.

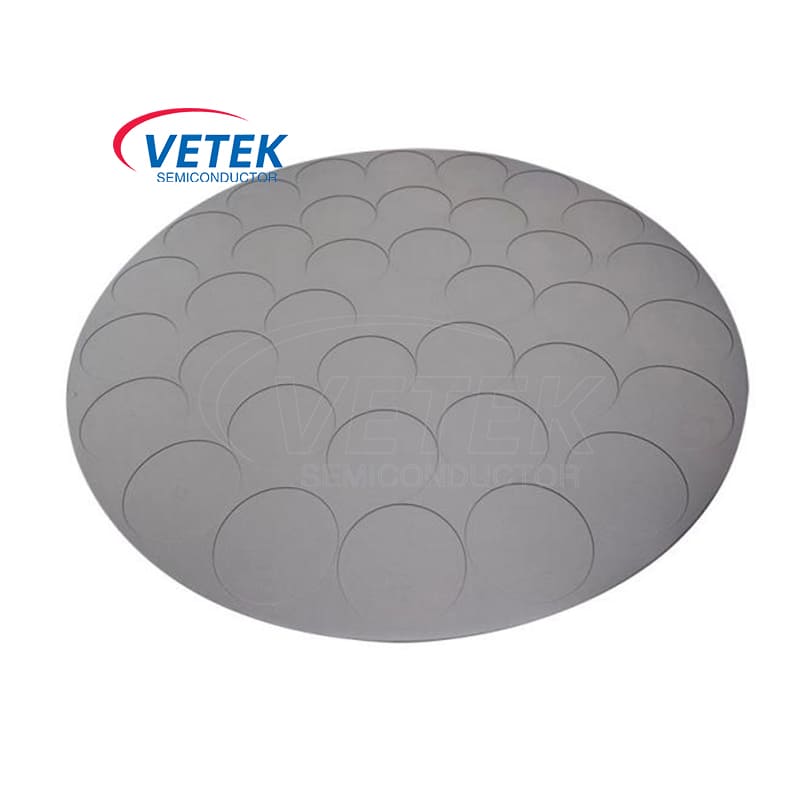

ЛЕД пријемник за епитаксију
МОЦВД сусцептор са ТаЦ премазом
У дубокој ултраљубичастој (ДУВ) ЛЕД епитаксији, дубокој УВ ЛЕД или ДУВ ЛЕД епитаксији, хемијски материјали који се обично користе као супстрати укључују алуминијум нитрид (АлН), силицијум карбид (СиЦ) и галијум нитрид (ГаН). Ови материјали поседују добру топлотну проводљивост, електричну изолацију и квалитет кристала, што их чини погодним за ДУВ ЛЕД апликације у окружењима велике снаге и високе температуре. Избор материјала за подлогу зависи од фактора као што су захтеви примене, процеси производње и разматрања трошкова.

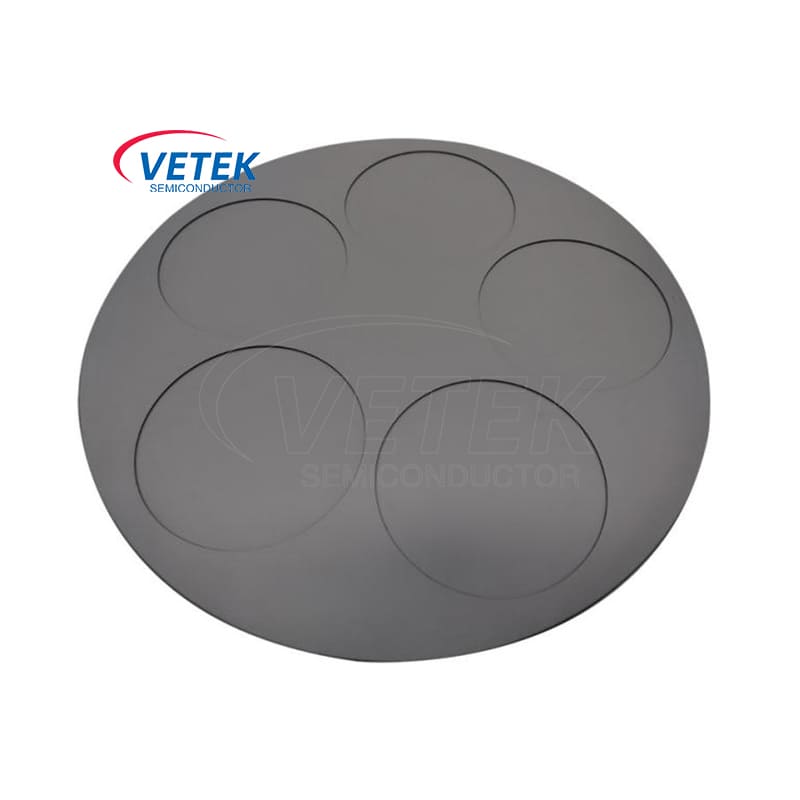

Дубоки УВ ЛЕД сусцептор обложен СиЦ
ТаЦ обложен дубоки УВ ЛЕД сусцептор
