Шта је полумесец у ЛПЕ реакционој комори?

У системима за епитаксију од силицијум карбида (СиЦ), многе кључне компоненте реактора остају непознате изван индустрије производње полупроводника. Једна од ових компоненти је „Халфмоон“, структурни део на бази графита који се обично користи у ЛПЕ реакционим коморама.

Иако Халфмоон сам по себи није носач плочице, он игра важну улогу у одржавању стабилности реактора током процеса епитаксијалног раста на високим температурама. Како се производња СиЦ полупроводника креће ка већим плочицама и строжој контроли процеса, дизајн и перформансе материјала унутрашњих компоненти реактора постају све важније.

Разумевање ЛПЕ Реакционе коморе

ЛПЕ (Епитаксија течне фазе) је техника раста кристала која се користи у производњи полупроводника. У системима за епитаксију СиЦ, реакциона комора ради под изузетно захтевним условима који укључују:

• Високе температуре
• Реактивни процесни гасови
• Дуги термички циклуси
• Строга контрола контаминације
• Захтеви за стабилан проток гаса

Савремени СиЦ епитаксијски системи као што су ЛПЕ реактори се у великој мери ослањају на стабилне структуре топлотног поља и управљање протоком гаса унутар реакционе коморе. Чак и мале варијације у дистрибуцији температуре или униформности протока гаса могу директно утицати на квалитет епитаксијалног слоја и конзистенцију плочице.

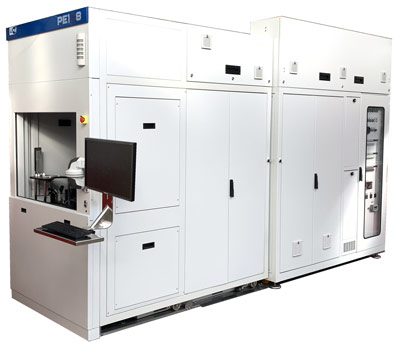

ЛПЕ ПЕ1О6 СиЦ епитаксијски реактор, хоризонтални систем врућег зида који се користи за напредни раст СиЦ плочица.

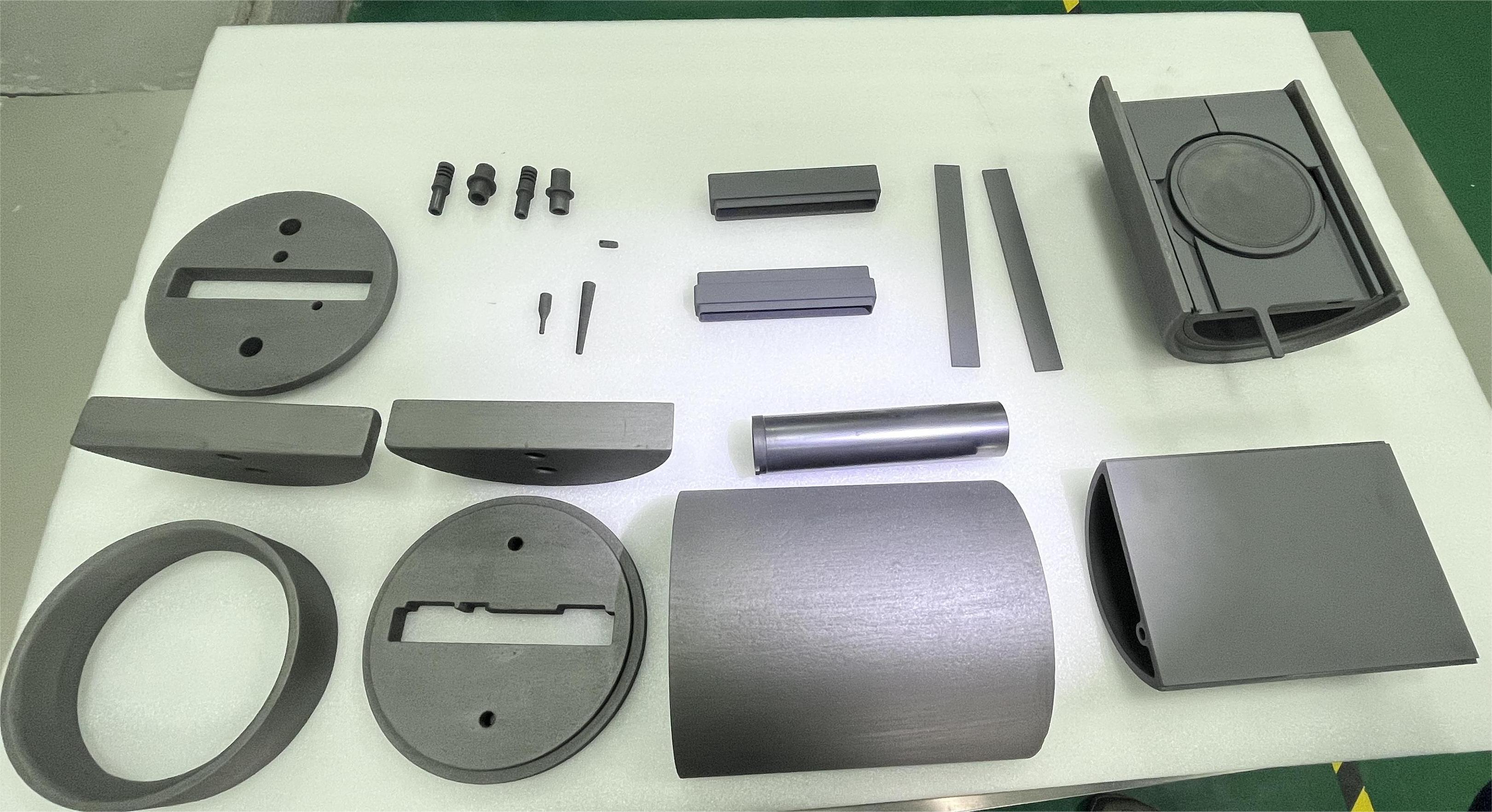

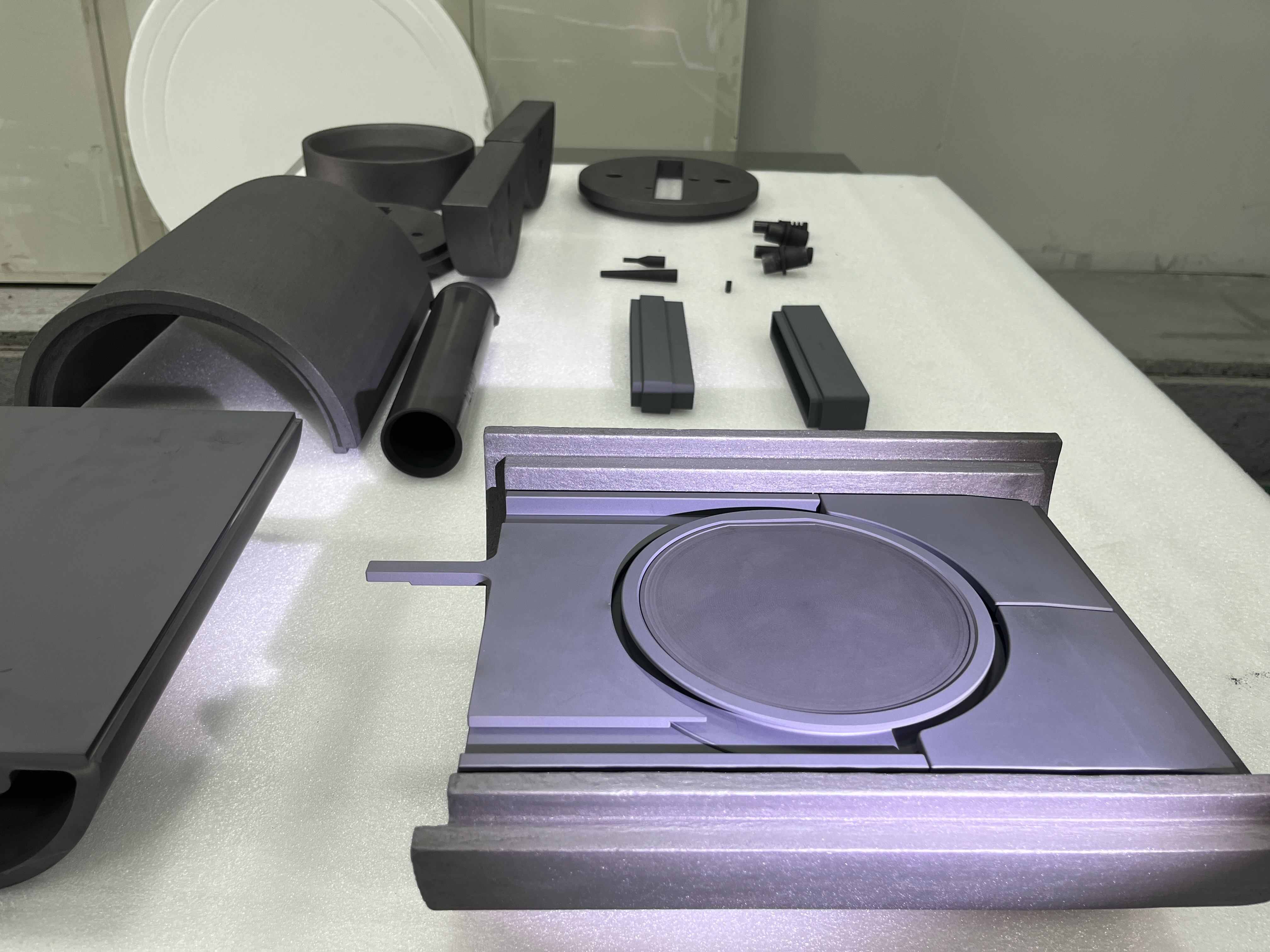

Унутар коморе, више компоненти на бази графита раде заједно како би створиле контролисано термичко и хемијско окружење за епитаксијални раст. Халфмоон је једна од ових пратећих структурних компоненти.

Зашто се зове „Полумесец“?

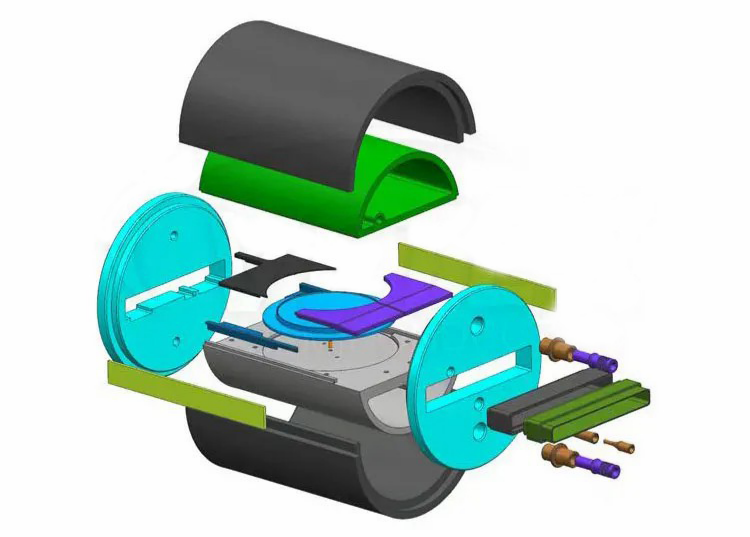

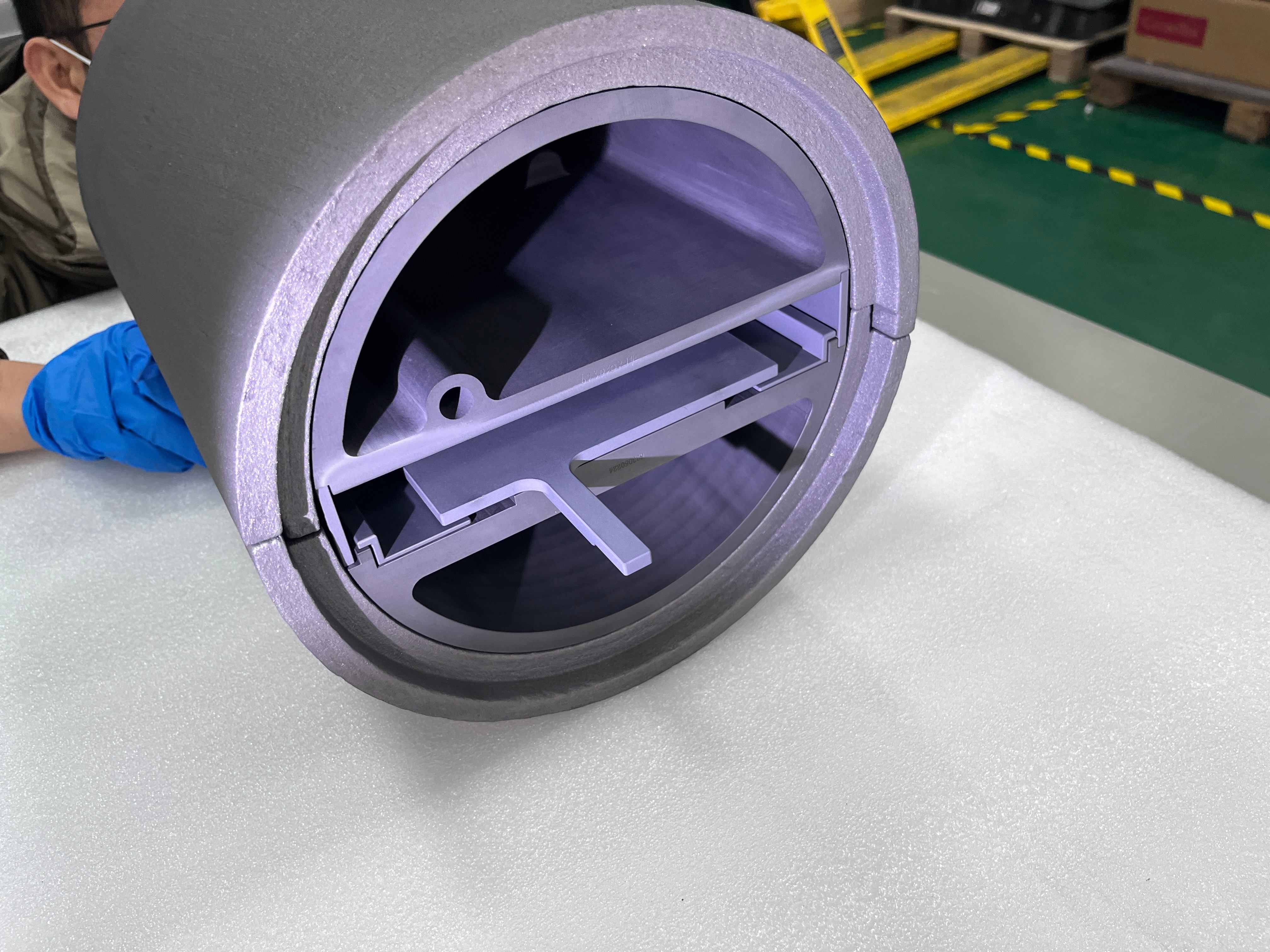

Део је добио име углавном по свом облику. У многим ЛПЕ реакторима, компонента изгледа слично полукружној или полумјесецној структури када се инсталира око подручја вруће зоне.

Различити произвођачи опреме користе мало другачији дизајн. Неки Халфмоон делови су дебљи, неки укључују додатне потпорне структуре, а неки су директно повезани са ротирајућим склоповима унутар коморе.

У стварним реакторским системима, геометрија се обично оптимизује заједно са термичким пољем и распоредом коморе, а не у складу са једним универзалним стандардом.

Функције компоненте Халфмоон

Иако се дизајн реактора разликује, компоненте Халфмоон обично доприносе неколико важних функција.

1. Потпорне конструкције реактора

Унутар епитаксијског реактора, многи графитни делови се више пута шире и скупљају током циклуса загревања. Због тога, механичка стабилност унутрашњих потпорних компоненти постаје важна током дугих производних циклуса.

У неким дизајнима реактора, Халфмоон помаже у одржавању релативног положаја оближњих структура коморе у условима рада на високим температурама. Чак и мала деформација може утицати на поравнање коморе или поновљивост процеса.

2. Помагање стабилности протока гаса

Понашање протока гаса унутар СиЦ реактора је компликованије него што изгледа споља. На високој температури, чак и релативно мале структурне промене унутар коморе могу променити локалне услове струјања.

У зависности од платформе реактора, Халфмоон може индиректно утицати на то како се процесни гасови крећу око региона вруће зоне. Ово је један од разлога зашто се геометрија унутрашње коморе често пажљиво оптимизује током развоја реактора.

3. Координација топлотног поља

Модерни епитаксијски системи захтевају пажљиво контролисане термичке градијенте. Распоред графитних компоненти унутар коморе утиче на расподелу топлоте и топлотну ефикасност.

Компоненте полумесеца могу индиректно утицати на:

• Рефлексија топлоте
• Топлотна равнотежа
• Стабилност локалне температуре
• Перформансе топлотне заштите

Ово постаје све важније за обраду вафла великих величина.

4. Подршка механичким ротационим системима

Неки ЛПЕ системи користе ротирајуће склопове да побољшају униформност таложења током епитаксијалног раста. У овим конфигурацијама, Доњи Халфмоон може бити интегрисан са оближњим ротирајућим или потпорним структурама унутар коморе.

Механички захтеви могу постати прилично захтевни јер реактор мора непрекидно да ради и под високим температурама и под условима хемијске реактивности.

Зашто се графит још увек широко користи у реакторским системима

Чак и данас, графит остаје један од најпрактичнијих материјала за примену у полупроводничким термичким пољима. Релативно је лаган, може се машински обрађивати у сложене облике и одржава стабилна својства на температурама на којима би многи метали отказали.

За произвођаче реактора, још једна предност је та што графит добро реагује на прецизну машинску обраду, што је важно за компоненте инсталиране унутар уских простора коморе.

У исто време, голи графит такође има ограничења. Под дуготрајном изложеношћу реактивним процесним гасовима и поновљеним термичким циклусима, површина може постепено деградирати или стварати честице. Због тога се обложене графитне структуре сада обично користе у модерним СиЦ епитаксијским системима.

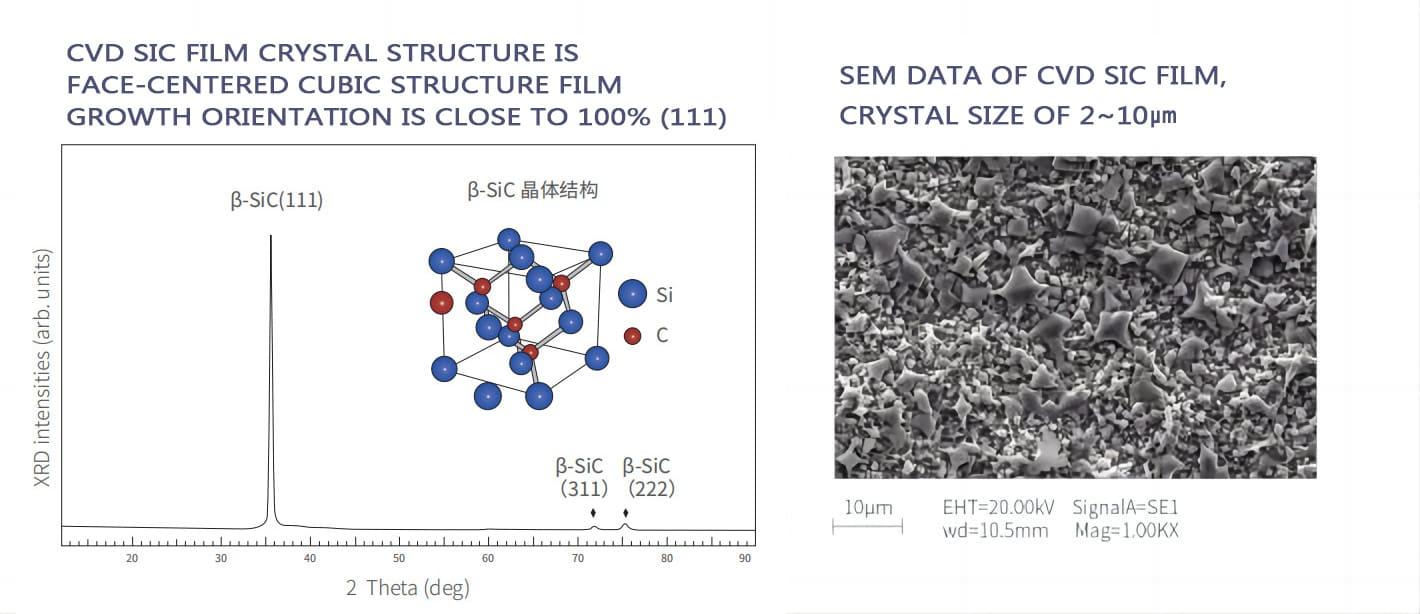

Улога ЦВД СиЦ премаза

ЦВД СиЦ (Цхемицал Вапор Депоситион Силицон Царбиде) премаз се широко користи на компонентама графитног реактора у системима за епитаксију СиЦ.

Премаз формира густ заштитни слој на површини графита, помажући побољшању:

• Отпорност на корозију
• Површинска чистоћа
• Отпорност на хабање
• Перформансе термичког шока
• Стабилност процеса

Графитне компоненте обложене СиЦ-ом се сада обично налазе у:

• Сусцепторс
• Носачи вафла
• Коморске облоге
• Компоненте протока гаса
• Халфмоон Ассембли

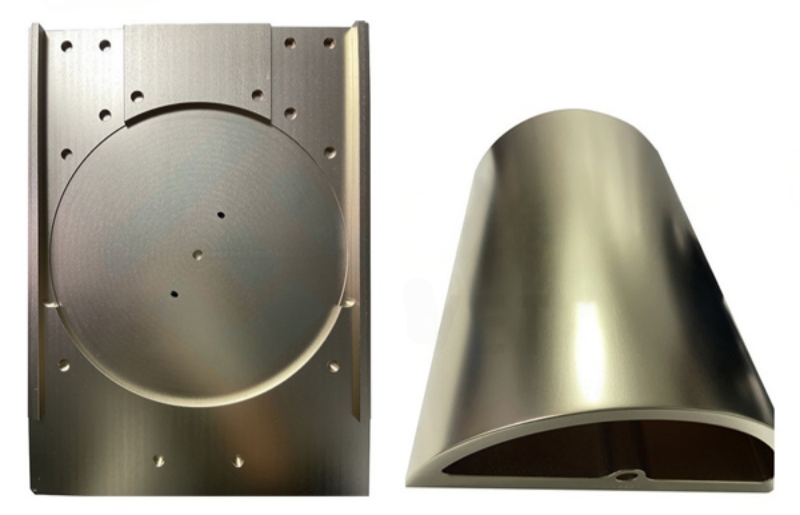

Зашто све више компанија проучава ТаЦ премазе

Последњих година, ТаЦ премаз је почео да привлачи више пажње у напредним применама термичког поља полупроводника, посебно у високотемпературним процесима СиЦ.

Један од разлога је тај што неки системи за раст кристала следеће генерације раде у условима у којима се конвенционални материјали за облагање могу суочити са већим термичким и хемијским стресом током дугих циклуса процеса.

У поређењу са традиционалним СиЦ премазима, ТаЦ генерално показује већу хемијску стабилност на екстремно високим температурама. Због тога, истраживачи и произвођачи опреме настављају да процењују његов потенцијал за будуће високотемпературне реакторске системе.

Термоизолациони материјали око реактора

Поред структуралних графитних делова, термоизолациони материјали такође снажно утичу на перформансе реактора.

Полупроводнички системи често користе:

• Меки графитни филц
• Чврсти графитни филц
• Филц од угљеничних влакана на бази ПАН-а
• Угљенични композитни изолациони материјали

Ови материјали помажу у смањењу губитка топлоте и одржавању стабилне дистрибуције температуре током дугих циклуса раста.

Повећани захтеви у модерној СиЦ епитаксији

Како се индустрија СиЦ креће ка 200 мм вафер платформама, унутрашње компоненте реактора се суочавају са све строжијим захтевима за термичку стабилност, прецизност димензија и контролу контаминације.

Брзи развој електричних возила, система обновљивих извора енергије и високофреквентне енергетске електронике убрзава потражњу за СиЦ плочицама.

Како се величине плочице повећавају са платформе од 4 инча на 6 инча и 8 инча, компоненте реактора морају испуњавати строже захтеве за:

• Прецизност димензија
• Уједначеност премаза
• Термичка стабилност
• Контрола чистоће
• Механичка поузданост

Чак и пратеће компоненте коморе као што су Халфмоон склопови постају технички захтевнији.

Закључак

Халфмоон може изгледати као релативно једноставна графитна структура унутар ЛПЕ реакционе коморе, али доприноси неколико важних аспеката рада реактора, укључујући термичку стабилност, координацију протока гаса и механичку подршку.

Његова еволуција такође одражава шире трендове у производњи полупроводника: више температуре, чистији процеси, веће плочице и напреднији инжењеринг материјала.

Како технологија епитаксије СиЦ наставља да се развија, компоненте реактора и технологије превлаке ће вероватно постати још специјализованије и вођене перформансама.
