Како се ЦВД премаз од силицијум карбида наноси на графит?

A ЦВД превлака од силицијум карбида (СиЦ).настаје излагањем загрејане графитне компоненте контролисаним прекурсорским гасовима унутар реактора за таложење хемијске паре. Реактивне врсте достижу површину графита, где СиЦ настаје и прераста у густ поликристални слој. За полупроводничке пријемнике и носаче плочице, успешно таложење зависи од чистоће графита, припреме површине, температуре, притиска, хемије гаса, преноса масе, геометрије и компатибилности са термичким ширењем.

Циљ није једноставно да се „покрије“ графит, већ да се створи процесна површина високе чистоће са контролисаном дебљином, храпавошћу, стехиометријом и интегритетом интерфејса.

1. Од графитне подлоге до површине спремне за ЦВД

Процес почиње одабиром подлоге, машинском обрадом и пречишћавањем.Изостатски графит високе чистоћесе обично користи јер комбинује обрадивост, термичку стабилност и релативно уједначену микроструктуру.

Кључни фактори супстрата укључују чистоћу, густину, порозност, структуру зрна и коефицијент термичког ширења (ЦТЕ). За пријемнике и носаче плочица, тачност обраде је подједнако важна јер дубина џепа, равност, геометрија ивице и дебљина зида могу утицати на проток гаса и коначно термичко понашање.

Поједностављени низ је:

Избор графита → Прецизна обрада → Пречишћавање → Припрема површине → ЦВД таложење → Инспекција

Пре наношења, површина мора бити чиста и погодна за нуклеацију. Контаминација, лабаве честице или локална површинска оштећења могу пореметити рани раст СиЦ и касније постати слаби региони, рупице или неуједначене области. Припрему подлоге и наношење премаза стога треба третирати као један интегрисани процес.

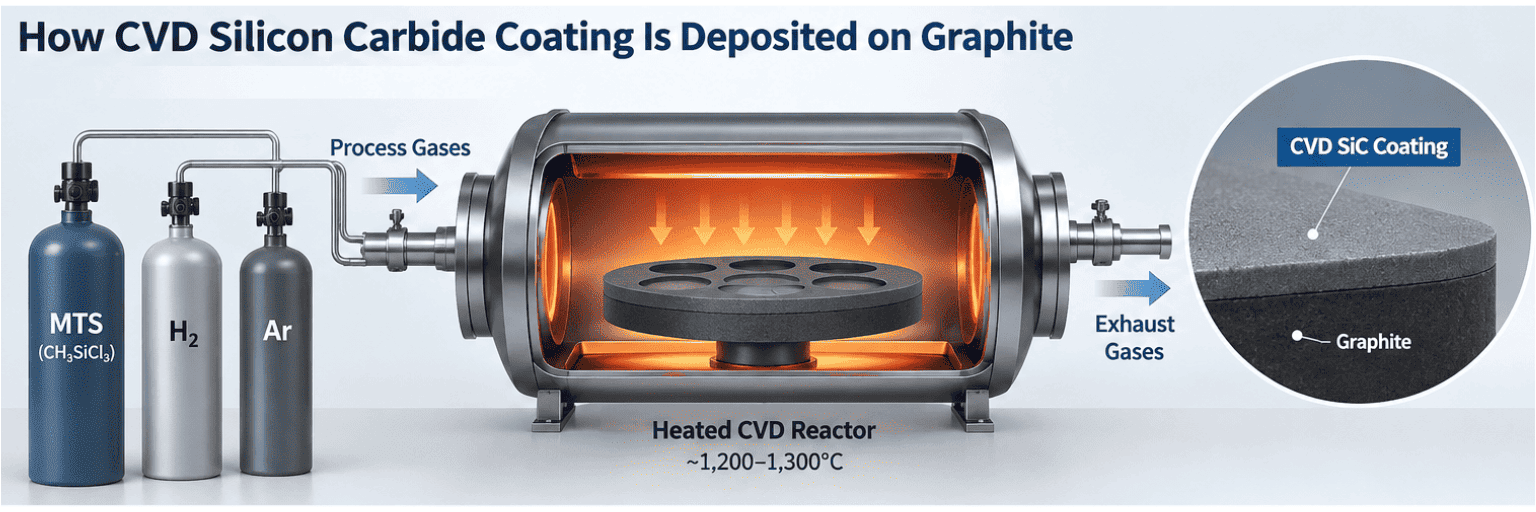

2. Како се СиЦ формира у ЦВД реактору

Широко проучавана рута користиметилтриклоросилан (МТС, ЦХ3СиЦл3)као прекурсор силицијума и угљеника са једним извором, са водоником и често аргоном у гасном систему. На високој температури, МТС се распада кроз реакције у гасној фази и површинске реакције. Реактивне врсте се транспортују кроз гранични слој, адсорбују на врућој површини графита, реагују и формирају чврсти СиЦ док се испарљиви нуспроизводи уклањају.

Редослед депоновања се може поједноставити на следећи начин:

Испорука прекурсора → Транспорт гаса → Дифузија граничног слоја → Површинска адсорпција → Нуклеација → Раст зрна

Комерцијално ЦВД таложење СиЦ на графит се обично изводи изнад око1200°Ц; СГЛ Царбон извештава о типичном опсегу1.200–1.300°Цза свој процес.

А 2026Научни извештајистудија помоћу МТС-Х2 система испитана1.100–1.350°Ци идентификовао прелаз у близини1,180°Цизмеђу јаче контроле површинске реакције и режима где транспорт и дифузија постају све важнији.

На нижим температурама, кинетика површинске реакције може ограничити таложење. Како температура расте, распадање прекурсора се убрзава. Када су површинске реакције довољно брзе, транспорт реактивних врста кроз гранични слој гаса постаје важнији.

За сложене пријемнике, униформност превлаке је стога такође апроблем динамике флуида.

3. Шта контролише раст, дебљину и уједначеност?

Квалитет ЦВД СиЦ одређује неколико повезаних варијабли, а не једна „најбоља“ температура.

Температура снажно утиче на морфологију. У студији из 2026. године, таложење близу1200°Цпроизводи густа, добро дефинисана зрна β-СиЦ у тестираним условима, док је прекомерна температура промовисала грубље структуре.

Састав гаса је подједнако важан. У МТС-Х2 систему, однос водоника и МТС мења путеве реакције који садрже угљеник и силицијум. Наведена студија је добила скоро стехиометријски Си/Ц при анМоларни однос Х2/МТС око 10под његовим условима; ово треба третирати као истраживачки пример, а не као универзални индустријски рецепт.

Притисак и брзина гаса утичу на то како реактивне врсте достижу сложене карактеристике. Оштри углови, дубоки џепови, жлебови и заштићене површине могу развити различите услове локалног граничног слоја, тако да униформни премаз на равном купону може постати неуједначен на носачу са више џепова.

Ово је разлог заштоЦФД и оптимизација протока реакторакорисни су за сложене полупроводничке делове.

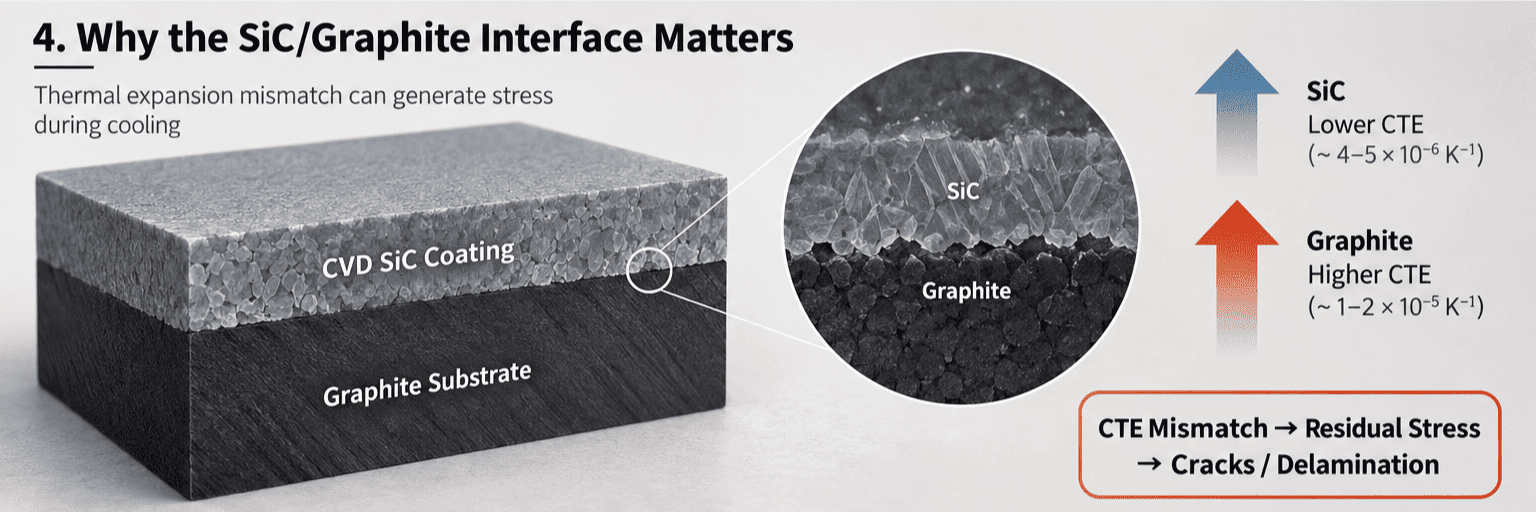

4. Зашто је СиЦ/Грапхите интерфејс битан

Интерфејс СиЦ/графит је главна одредница животног века премаза.

СиЦ се таложи на високој температури, а компонента касније доживљава поновљено загревање и хлађење током епитаксије или МОЦВД. Пошто се графит и СиЦ не шире идентично, топлотно напрезање се развија током хлађења и циклуса.

Поједностављени пут неуспеха је:

ЦТЕ неусклађеност + резидуални напон → микропукотина → деламинација → честице / изложени графит

Добар дизајн премаза стога захтева квалитет графита са одговарајућим понашањем при термичком ширењу, контролисаним стањем површине и процесом таложења који избегава претерано напрезање.

А 2026Церамицс Интернатионалстудија која је испитивала ЦВД СиЦ на графиту је такође показала да температура таложења утиче на микроструктуру превлаке и међуфазну адхезију.

Дебљина је такође важна. Дебљи слој може повећати заштитну баријеру, али такође може променити димензије компоненти и повећати нагомилани стрес. За полупроводничке делове, дебљина премаза се стога мора узети у обзир заједно са геометријом, равношћу, завршном обрадом површине и очекиваним термичким циклусима.

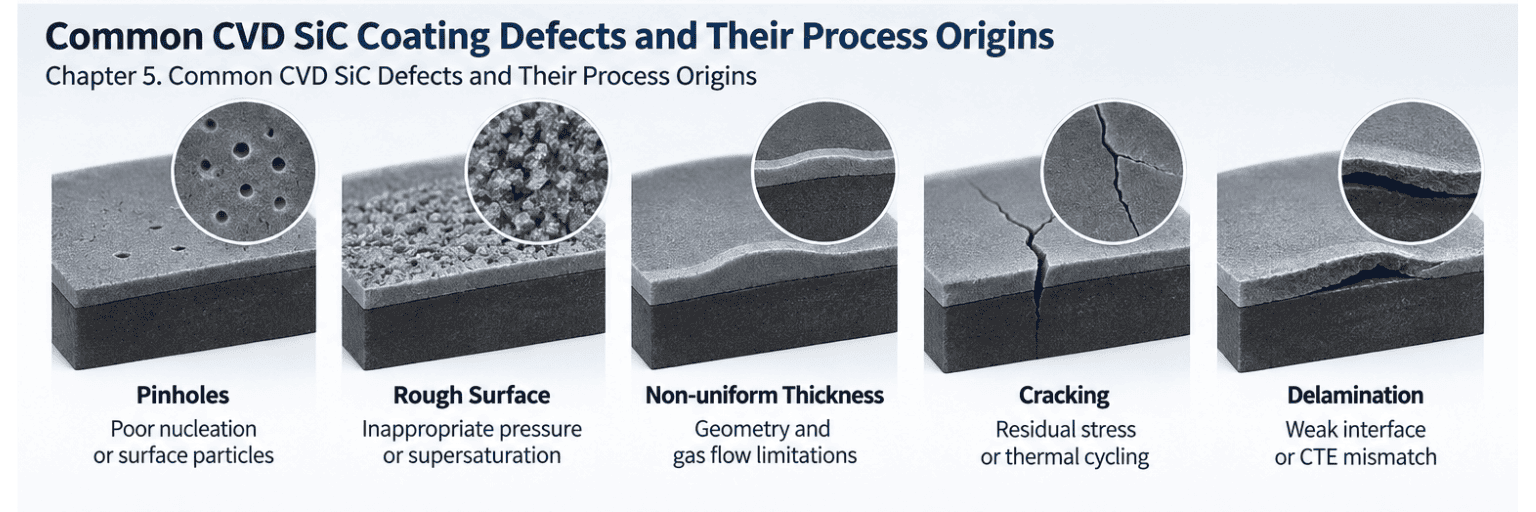

5. Уобичајени ЦВД СиЦ дефекти и њихово порекло процеса

Дефекти премаза се најбоље разумеју повезивањем видљивог симптома са механизмом раста.

Степенице, углови, слепи делови и џепови за плочице могу да поремете проток гаса. Ако се реактивне врсте исцрпе пре него што стигну до заштићеног региона, локална стопа таложења може пасти. Супротно томе, локално високо презасићење може подстаћи груб раст или раст склон дефектима.

Циљ није највећа стопа таложења. Полупроводнички премаз захтева равнотежу међугустина, чистоћа, стехиометрија, храпавост површине, уједначеност дебљине и интегритет интерфејса.

Ово је посебно важно за МОЦВД носаче са више џепова и епитаксијске пријемнике, где могу постојати различити локални услови протока кроз исту компоненту.

6. Од ЦВД премаза до компоненте класе полупроводника

Након таложења, премаз треба проценити као део готове компоненте, а не као изоловани материјал.

У зависности од апликације, квалификација може укључивати:

l Dинспекција димензија и равност;

l Cдебљина нагризања и уједначеност дебљине;

l Sхрапавост површине;

l Mикроскопија за пукотине, рупице или абнормална зрна;

l Pхасе или микроструктурна анализа;

l Pверификација урности;

l Tтркавост и документацију о инспекцији.

За епитаксију и МОЦВД, премаз такође мора преживети стварно окружење процеса. Премаз који изгледа прихватљиво одмах након таложења може се и даље деградирати под поновљеним термичким циклусима, агресивном хемијом чишћења или условима локализованог реактора.

Инжењерски ланац се стога може сажети на следећи начин:

Рецепт ЦВД → Структура премаза → Квалитет интерфејса → Геометрија компоненти → Термичка / хемијска стабилност → Перформансе процеса вафла

Овај однос објашњава зашто ЦВД СиЦ премаз треба специфицирати коришћењемпараметри релевантни за перформансе, а не само номинална дебљина премаза.

За носаче или носаче плочице, квалитет премаза на крају мора да функционише заједно са квалитетом графита, прецизном машинском обрадом и геометријом компоненти како би се подржало стабилно термичко понашање, ниска контаминација и поновљива обрада полупроводника.

ФАК / РФК

1. Који прекурсор се обично користи за ЦВД СиЦ премаз на графиту?
Метилтрихлоросилан (МТС) је широко проучаван јер садржи и силицијум и угљеник. Стварна хемија производње и рецепти за таложење варирају од произвођача, реактора и примене.

2. Која температура се користи за таложење ЦВД СиЦ на графит?
Комерцијални и истраживачки процеси обично раде изнад 1200°Ц, али оптимална температура зависи од дизајна реактора, притиска, хемије прекурсора, квалитета графита и потребне структуре премаза.

3. Шта контролише уједначеност дебљине слоја СиЦ?
Проток гаса, притисак, геометрија компоненти, време таложења, дистрибуција температуре и транспорт прекурсора су све материје. Дубоки џепови, углови и заштићене површине су посебно осетљиви на услове локалног преноса масе.

4. Зашто ЦВД СиЦ премаз може да пукне или да се раслоји?
Типични доприноси укључују заостало напрезање, неусклађеност графита/СиЦ ЦТЕ, неадекватну припрему интерфејса, микроструктурне дефекте премаза и поновљени термички циклуси.

5. Које информације треба доставити за ЦВД СиЦ премаз РФК?
Наведите 2Д цртеж или 3Д модел, функцију компоненте, модел реактора, услове процеса, захтеве графита, дебљину премаза, храпавост површине, толеранције димензија, захтеве за инспекцију и потребну количину.

Референце

1. СГЛ Царбон.СИГРАФИНЕ® СиЦ премаз — ЦВД таложење СиЦ на изостатичком графиту, температура превлаке и усклађивање термичке експанзије.

2. Хуо, И. ет ал.Проучавање корелације процес-структура-својства у ЦВД-СиЦ превлакама на графитним подлогама. Научни извештаји, Вол. 16, члан 4150, 2026.

3. Ма, К. ет ал.Међуфазна адхезија ЦВД-СиЦ премаза на графитне подлоге: Улога температуре у микроструктури и механичким својствима. Церамицс Интернатионал, Вол. 52, 2026.

4. Зху, Д., Хинг, П., Бровн, П., Сахаи, И.Карактеризација превлака од силицијум карбида узгојених на графиту хемијским таложењем из паре. Часопис за технологију обраде материјала, Вол. 48, 1995.
