ЦВД превлаке у епитаксији полупроводника: инжењерски параметри, избор СиЦ/ТаЦ и контрола кварова

Аутор | Енгинеер Ницкву | Инжењер, Одељење за напредне материјале, Ветек Семицондуцтор

Увод: У епитаксији, обложени графитни пријемник је део термичке, хемијске и границе контаминације реактора. Његова вредност није само у дебљини премаза, већ у томе колико доследно готови део одржава температуру плочице, површинску стабилност и поновљивост кроз циклусе раста и чишћења.

1. ЦВД премаз као граница процеса епитаксије

Основни закључак: Чак и са непромењеном температуром, притиском и протоком гаса, храпавост премаза, наслаге, геометрија џепова или деградација интерфејса могу променити пренос топлоте и хемију површине. Обложени пријемник стога треба третирати као процесно критичну компоненту реактора, а не као пасивни држач плочице.

Типичне температуре раста илуструју оптерећење: ГаН МОЦВД често ради близу 1000–1100°Ц, Си епитаксија око 1050–1200°Ц, а СиЦ епитаксија отприлике 1500–1700°Ц. Температура плочице зависи од снаге грејача плус геометрије пријемника, емисивности, дубине џепа, ротације и протока гаса.

Планетарни МОЦВД користи ламинарни ток и вишеструку ротацију носача да побољша дебљину, састав и униформност допинга.[1]

2. ЦВД СиЦ и ТаЦ параметри премаза

Основни закључак: „100 μм премаз“ није потпуна спецификација полупроводника. Густина, чистоћа, микроструктура, храпавост, ЦТЕ, дистрибуција дебљине, адхезија и контрола дефеката морају се узети у обзир заједно, посебно на џеповима, ивицама, рупама и засјењеним карактеристикама гдје се локално таложење може разликовати.

Инжењерски ланац је:

ЦВД температура / притисак / однос гаса → раст зрна → густина / храпавост / напон → век трајања премаза.

Већи притисак је повећао храпавост и порозност, док је прекомерна температура произвела грубље структуре.[3]

3. Термичка униформност и поновљивост од покретања до покретања

Основни закључак: Премаз може постати неприхватљив за процес пре него што се видно ољушти. Померање дебљине, рецесија, наслаге или промена храпавости могу да измене пренос топлоте и емисивности између плочице и пријемника, стварајући температуру или померање од једног до другог, док компонента и даље делује механички нетакнута.

Топлотни биланс вафла:

Ктотал = Кцондуцтион + Крадиатион + Кцонвецтион

Обложени сусцептор утиче на ове појмове кроз својства материјала, стање површине и геометрију. Дубина џепа је битна јер накупљање премаза мења коначну геометрију лежишта плочице.

Номинални премаз од 100 μм који варира око џепа може променити и локалну термичку путању и коначне димензије. Мале варијације не изазивају аутоматски неуједначеност, али дубина џепа након наношења премаза треба да буде ЦТК.

Током производње:

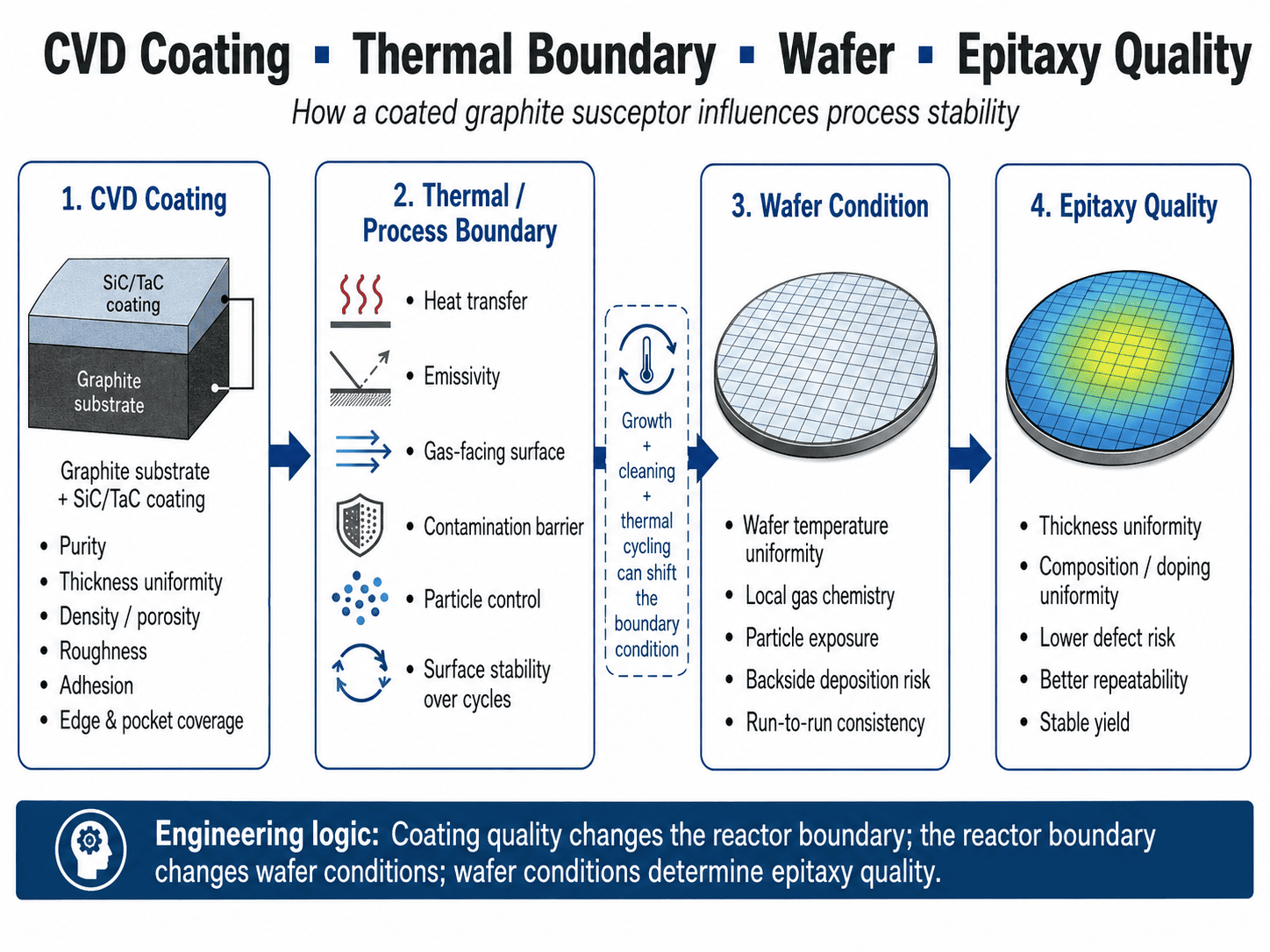

наслаге раста + чишћење + термички циклус → померање храпавости/емисивности → померање термичке границе → померање температуре плочице → померање брзине раста/композиције.

Животни век компоненте би стога требало да буде дефинисан ограничењима процеса – а не једноставно „без видљивог лома“.

4. ЦВД СиЦ у односу на избор ЦВД ТаЦ

Основни закључак: ЦВД СиЦ је практична основа за многе делове епитаксије Си, ГаН и СиЦ због своје зрелости, чистоће и компатибилности са графитом. ТаЦ постаје привлачан када екстремна температура или хемија богата Си учине рецесију СиЦ верификованим механизмом који ограничава животни век.

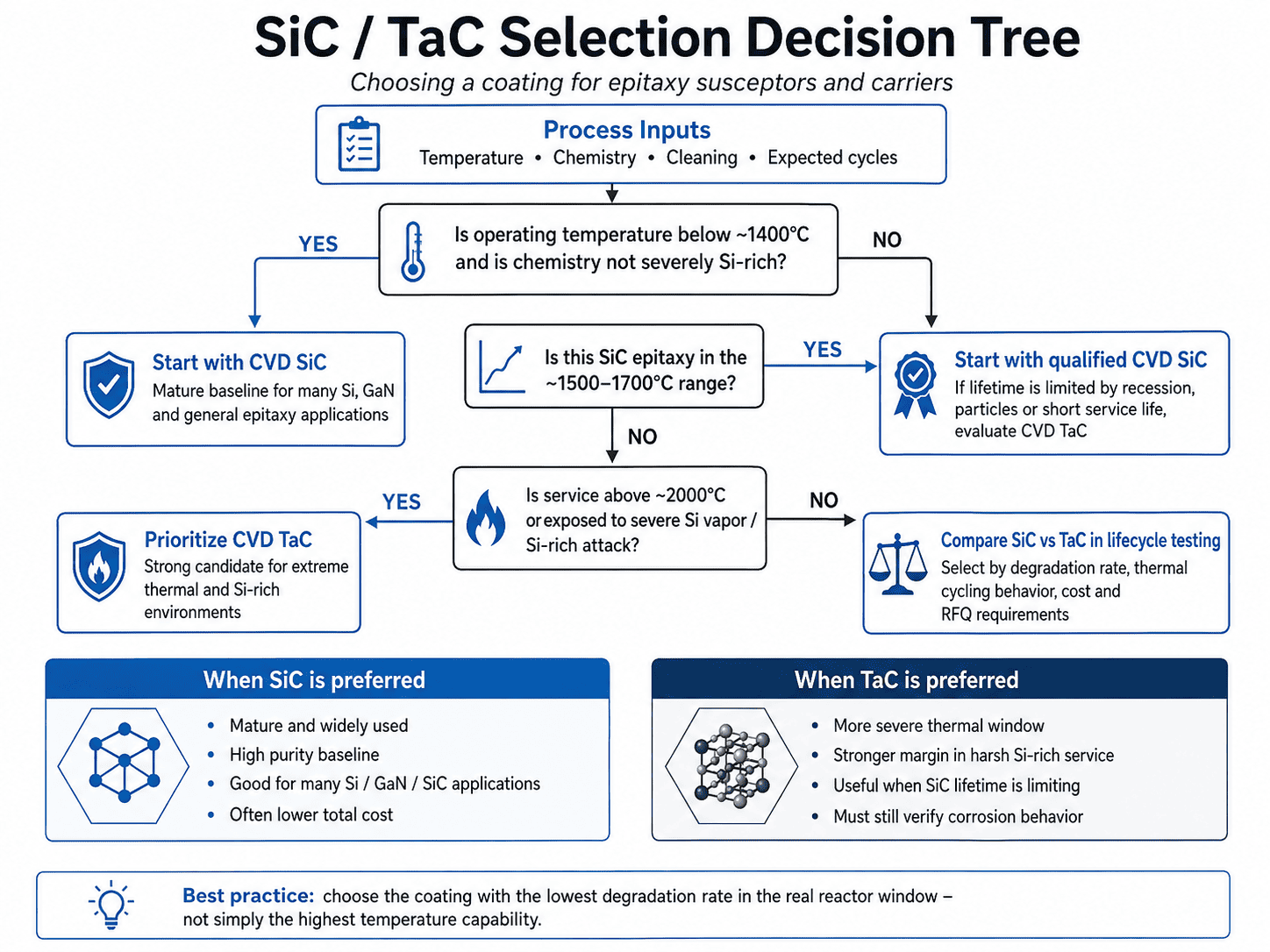

Селекционо дрво одлуке Т < ~1400°Ц и СиЦ хемијски компатибилан?

→ Да: квалификовати ЦВД СиЦ.

→ Не: настави.

СиЦ епитаксија на ~1500–1700°Ц?

→ Почните са доказаним СиЦ. Ако доминирају рецесија, честице или кратак живот, упоредите ТаЦ.

>2000°Ц или озбиљно излагање Си-пари?

→ Одредити приоритет ТаЦ евалуацији.

ТаЦ није хемијски нерањив. На 1973 К у силицијумској пари, ЦВД ТаЦ је формирао ТаСи₂/СиЦ продукте реакције; повећање изложености Си повећало је дубину корозије и храпавост.[4] Избор би стога требало да се заснива на стопи разградње у стварном реактору, а не само на тачки топљења.

5. Механизми квара ЦВД премаза

Основни закључак: Већина кварова обложених сусцептора настаје услед комбинованог термичког напрезања, неуједначености таложења, хемијске рецесије и оштећења приликом чишћења или руковања. Анализа квара би требало да повеже видљиви дефект са његовим коренским механизмом, а затим са симптомом плочице уместо да се заустави на „љуштењу премаза“.

Корисна релација топлотног напрезања првог реда је:

σ ≈ Е × Δα × ΔТ

где је Е модул превлаке, Δα разлика ЦТЕ премаза/подлоге и ΔТ термичка екскурзија. Због тога је поклапање ЦТЕ графита важно скоро исто колико и чистоћа премаза.

Дубоки џепови, рупе и жљебови могу примити различит транспорт прекурсора:

локални танак/порозни премаз → термички/хемијски напад → излагање графиту → ерозија → честице → ризик од оштећења плочице.

Компонента стога може доћи до краја радног века процеса пре механичког краја века трајања.

6. Захтеви за квалификацију и РФК

Основни закључак: Квалификација треба да претвори услове реактора у мерљиве ЦТК и да их верификује на готовој геометрији. Сами материјални сертификати су недовољни; циљ је поновљив интегритет премаза, димензије и термичко/хемијско понашање кроз репрезентативне циклусе раста и чишћења.

Практична спецификација треба да садржи:

• Материјал: квалитета графита, чистоћа, ЦТЕ; фаза премаза и чистоћа.
• Цоатинг: дебљина, локалне границе, храпавост, критеријуми рупице/порозности, критеријуми адхезије или термичког циклуса.
• Геометрија: дубина џепа након наношења премаза, равност/извлачење, ОД/ИД, рупе и ЦТК-ови повезани са ротацијом.
• Процес: величина плочице, температура, гасови, притисак, режим грејања/ротације, хемија чишћења и очекивани циклуси.

Препоручени контролни пунктови:

Долазни → дефинисани циклуси раста → чишћење → крај животног века.

Повезивање ових контролних тачака са подацима о честицама и плочицама је корисније од самог визуелног прегледа.

7. ФАК

Колико дебео треба да буде ЦВД СиЦ?

Око 100 μм је корисна референца, а не универзални оптимум. Геометрија, дозвољеност корозије, напрезање и толеранција димензија одређују циљ.

Да ли дебљи премаз увек траје дуже?

Не. Додаје резерву корозије, али такође може повећати заостало напрезање и померање димензија.

Зашто се СиЦ премаз љушти?

Типични фактори који доприносе су ЦТЕ неусклађеност, заостало напрезање, дефекти интерфејса, геометрија ивица, термички циклуси, хемијски напади и оштећења при чишћењу.

Када ТаЦ треба да замени СиЦ?

Када се покаже да је високотемпературни напад или напад богат СиЦ доминантна граница животног века СиЦ и ТаЦ даје бољи резултат животног циклуса.

Закључак

Основни закључак: ЦВД обложен графит треба да буде квалификован као део процеса епитаксије. Циљ је стабилно термичко, хемијско и димензионално понашање током производње, при чему је крај животног века дефинисан мерљивим ЦТК-овима процеса, а не само видљивим оштећењима.

Инжењерски ланац је:

графитна подлога → ЦВД микроструктура → готова геометрија → термичка/хемијска стабилност → поновљивост плочице.

Боље питање није једноставно "Колико је дебео премаз?" али „Како ће се ова компонента понашати након поновљених циклуса раста, чишћења и термичких циклуса, и која мерљива граница дефинише њен крај животног века?“

Референце

[1] АИКСТРОН СЕ, Планетарни принцип (МОЦВД).

[2] СГЛ Царбон, СИГРАФИНЕ® СиЦ премаз – Подаци о материјалу.

[3] Хуо И. ет ал., Сциентифиц Репортс 16, 4150 (2026), “Студија корелације процеса-структура-својства у ЦВД-СиЦ превлакама на графитним подлогама.”

[4] Хао К. ет ал., Вацуум 241, 114677 (2025), „Механизми корозије изазване силицијумском паром ЦВД ТаЦ премаза на графитним подлогама.“

Инжењер Ницкву има 15 година искуства у истраживању и развоју ЦВД премаза и материјала за вруће зоне на бази угљеника. Он је водио пројекат за увођење масовне производње за прве кинеске графитне компоненте обложене ТаЦ-ом које се користе у 8-инчној СиЦ епитаксији. Учествовао је у бројним пројектима пројектовања врућих зона и анализа кварова за раст кристала СиЦ и поседује седам патената за проналазак који се односе на материјале за вруће зоне.
