Зашто је графит пресвучен силицијум карбидом за епитаксију полупроводника?

У полупроводничкој епитаксији, графит се ретко бира само зато што може да издржи високу температуру. Његова стварна вредност лежи у комбинацији обрадивости, термичког одзива, електричног понашања и способности формирања сложених компоненти реактора као што су цевчи за бурад, држачи за палачинке, држачи за једну плочицу и МОЦВД носачи. Ипак, иста графитна површина која пружа ове предности није увек погодна за директно и поновљено излагање епитаксијском окружењу. Због тога су многе критичне графитне компоненте заштићене густомпремаз од силицијум карбида депонован хемијском паром, стварајући оно што се обично описује каоГрафит обложен СиЦ.

Инжењерски концепт је једноставан, али важан: графитно тело обезбеђује структурну и термичку платформу, док ЦВД СиЦ слој постаје површина окренута према процесу. Добијена компонента се стога мора сматрати једним интегрисаним системом материјала пре него као графит са опционим заштитним слојем.

Зашто графит остаје важан у реакторима за епитаксију

Епитаксијски пријемник обавља знатно више посла од једноставног држања облатне. Он успоставља механички положај плочице, учествује у преносу топлоте и, у зависности од дизајна реактора, ступа у интеракцију са ротацијом, индукционим загревањем и протоком гаса. Мале промене у дубини џепова, равности, профилу површине или термичком понашању могу да промене локално окружење плочице и на крају утичу на епитаксијалну униформност.

Овај захтев објашњава континуирану употребу финозрнастог и изостатског графита. Графит се може прецизно обрађивати у геометрије које би биле знатно теже или скупље за производњу од многих густих керамичких материјала. Такође обезбеђује термичке и електричне карактеристике компатибилне са неколико концепата реактора са врућим зидом и индукционо загрејаним.

За комерцијални силицијум иСиЦ епитаксија, СГЛ Царбон идентификује изостатски графит високе чврстоће као основни материјал за обложене пријемнике и напомиње да квалитет материјала суцептора има директан утицај на квалитет епитаксијалног слоја. Уске толеранције димензија, хомогена превлака и чистоћа се стога третирају као повезани захтеви, а не као независне спецификације.

Потешкоћа је у томе што материјал погодан за изградњу термалног тела није нужно оптимална површина за контакт са процесном атмосфером. Ова разлика је основни разлог за примену силицијум карбида.

Зашто голи графит није идеална површина окренута према процесу

A компонента голог графитаради у окружењу које садржи високе температуре, реактивне прекурсорске гасове и понављано загревање и хлађење. Под овим условима, површина може постепено постати део хемије реактора.

У епитаксији силицијум карбидом ово питање је посебно јасно. Објављени рад о СиЦ ЦВД-у на бази хлорида описује графитне пријемнике обложене СиЦ посебно да би се спречило ослобађање нечистоћа и додатних угљоводоника из врућег графита током раста. Исти рад извештава да деградација СиЦ превлаке на врућим тачкама може утицати на поновљивост од покретања до покретања, илуструјући да стање површине пријемника може постати део самог процеса.

Ризик је стога шири од једноставне оксидације. Директно излагање може довести до хемијског напада, прогресивног храпавости површине, ослобађања честица, излагања траговима нечистоћа или нежељених реакција између графита и процесног гаса. Циклуси чишћења могу да уведу још један механизам стреса јер иста компонента мора више пута да преживи и хемију таложења и хемију чишћења коморе.

За производњу полупроводника, ово ствара непожељну повратну петљу. Деградација површине мења стање суцептора; променљиви пријемник може да модификује локалну хемијску и термичку границу око плочице; а промена границе може смањити поновљивост процеса.

Стога сврха облагања графита није само да се део учини „отпорнијим на корозију“. То је да се задржиграница према процесу стабилнија током времена.

ЦВД СиЦ као функционални интерфејс између графита и процеса

ЦВД СиЦ премаз ствара густу површину од силицијум карбида преко машински обрађеног графитног тела. Комерцијални СиЦ премази се обично наносе хемијским таложењем паре на температурама изнад приближно 1200°Ц. СГЛ Царбон извештава о типичним температурама таложења од 1.200–1.300°Ц и посебно наглашава да би понашање графитне подлоге требало да се усклади са термичким ширењем како би се смањио топлотни стрес.

Једном депонован, слој СиЦ делује као функционални интерфејс између графита и атмосфере реактора. Његова хемијска отпорност смањује директан напад на основни угљеник. Његова густина ограничава директну изложеност графита процесном окружењу. Његова висока чистоћа обезбеђује више контролисану површину близу плочице, а њен механички интегритет помаже у смањењу стварања честица повезаних са ерозијом.

Ове предности зависе од тога да премаз остане нетакнут. Премаз са слабом уједначеношћу дебљине, локалним рупама, заосталим напрезањем или слабом адхезијом може на крају да пукне или да се раслоји. Када се то деси, графит је поново изложен и заштитна функција се локално губи.

Из тог разлога, сама дебљина премаза није значајна метрика квалитета. Кориснији инжењерски параметри су комбинација одчистоћа, густина, храпавост површине, уједначеност дебљине, микроструктура, компатибилност супстрата и интегритет интерфејса.

Мерсен следи исти приступ материјалном систему у свом вођењу полупроводничке опреме. Описује ултра-чисти графит обложен СиЦ-ом за епитаксију и МОЦВД и посебно истиче ЦТЕ компатибилност између графита и силицијум карбида као услов за дуготрајни интегритет премаза.

У практичном смислу, идеална компонента није она са најдебљим слојем СиЦ. То је онај у коме су квалитет графита, архитектура премаза, толеранције обраде и радни услови довољно добро усклађени да остану стабилни кроз поновљене процесне циклусе.

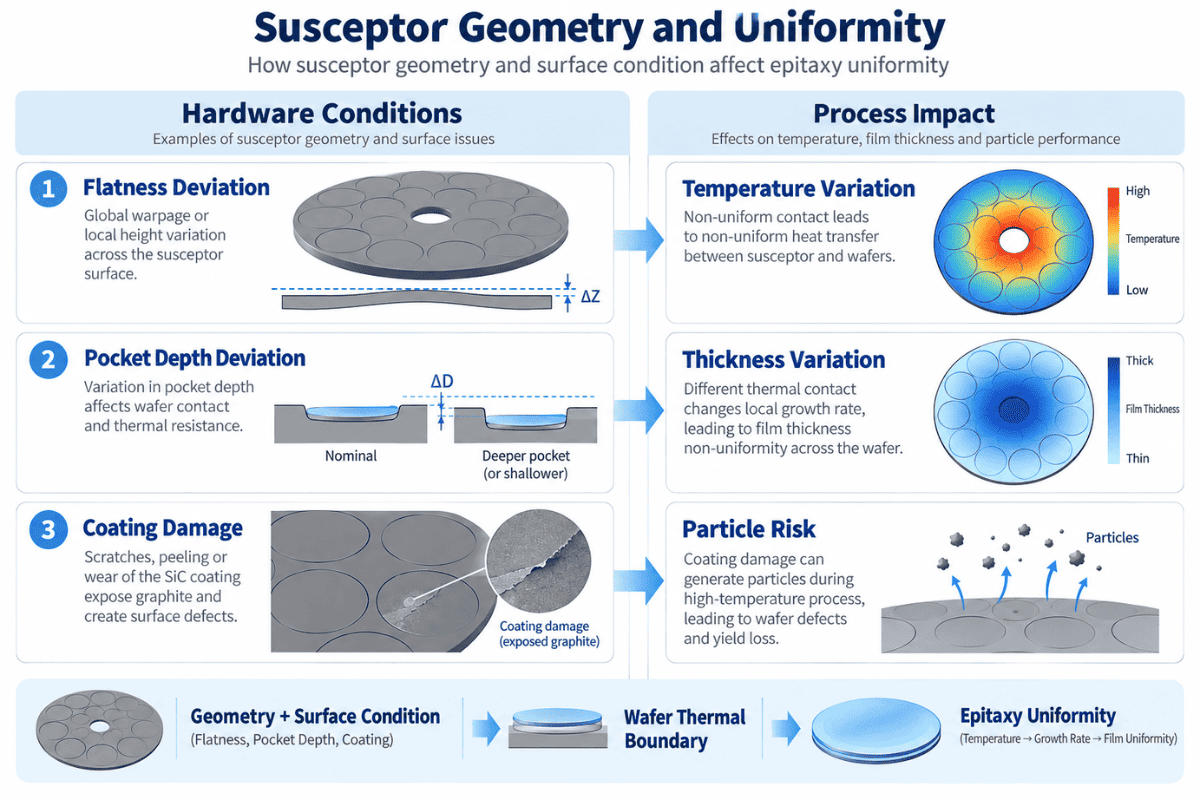

Како геометрија и равност сусцептора утичу на уједначеност температуре плочице?

Вредност суцептора обложеног СиЦ постаје јаснија када се компонента посматра као део термичког поља, а не само као потрошни материјал.

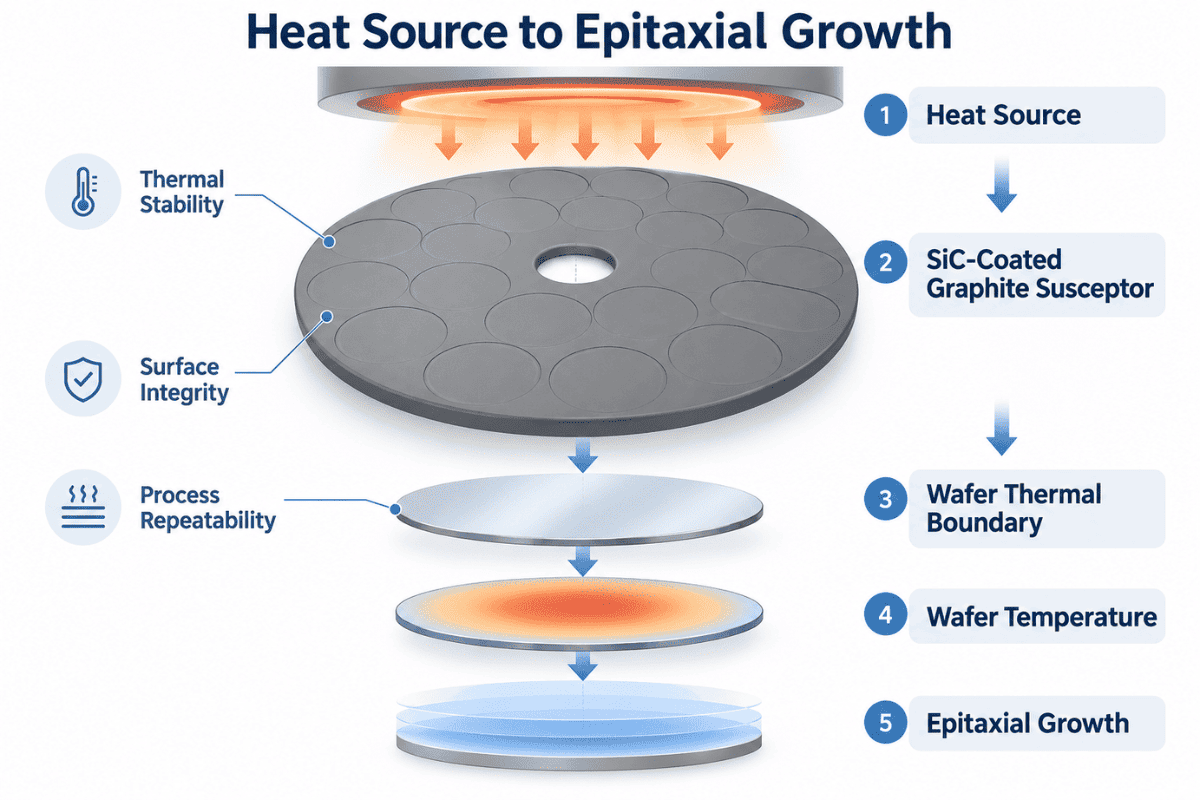

Енергетски пут у поједностављеном систему епитаксије може се представити као:

Извор топлоте → Графитни пријемник обложен СиЦ → Термичка граница плочице → Температура плочице → Епитаксијални раст

Сваки интерфејс је важан. Ако се сусцептор изобличи, ако џепови промене димензије, ако се наслаге акумулирају неравномерно или ако премаз локално пропадне, услови које доживљава плочица могу се променити чак и када номинални рецепт реактора остане непромењен.

Због тога су прецизна обрада и квалитет премаза тесно повезани. СГЛ Царбон наглашава џепни профил, равност, завршну обраду површине, чистоћу и хомогени СиЦ премаз за силицијумске епитаксијске пријемнике и такође повезује својства суцептора са квалитетом епитаксијалног слоја.

Сличан однос постоји и у МОЦВД. Носачи плочице ротирају подлоге кроз контролисано термално и прекурсорско поље, а термичко понашање носача доприноси дистрибуцији температуре плочице. СГЛ Царбон напомиње да се графит високе чистоће, хомогени СиЦ премази и чврсте толеранције димензија користе за контролу перформанси носача у МОЦВД апликацијама које се односе на ЛЕД и ГаН.

Стога би било нетачно тврдити да сам премаз СиЦ „побољшава епитаксијални принос“. Одбрањивији инжењерски закључак је да стабилна, добро дизајнирана графитна компонента обложена СиЦ-ом помаже у одржавањутермички, хемијски и гранични услови контаминацијепотребно за поновљиву епитаксију.

Та разлика је важна и за техничку тачност и за квалификацију добављача.

Зашто се захтеви разликују између силицијумске и СиЦ епитаксије

Основни концепт материјала је сличан за силицијум и СиЦ епитаксију, али је озбиљност радног окружења другачија.

У силицијумској епитаксији, обложени пријемници високе чистоће морају да одржавају тачност димензија, термичку униформност и чисту процесну површину. Комерцијални добављачи стављају снажан нагласак на равност, геометрију џепова, толеранцију обраде и хомогеност премаза, јер сусцептор чини део система за загревање плочице.

СиЦ епитаксија обично поставља већи термички и хемијски стрес на врућу зону. Раст СиЦ заснован на хлоридима, на пример, може радити на температурама око 1.570°Ц у објављеним студијама реактора. У таквим условима, деградација премаза на локализованим врућим тачкама постаје посебно релевантна јер промене на површини пријемника могу утицати на поновљивост током вишеструких серија.

Стога није прикладно питање да ли је СиЦ премаз „бољи“ за један процес од другог. Тачно питање је да ли је архитектура премаза компатибилна са стварномтемпература, хемија гаса, термички циклус, начин чишћења и геометрија компоненти.

Иста логика се примењује када се процењују алтернативни премази као што је ТаЦ или када се разматрају чврсте СиЦ компоненте. Избор материјала треба да прати процесно окружење, а не општу хијерархију материјала.

Одређивање графита обложеног СиЦ-ом као инжењерске компоненте

Технички значајна спецификација почиње са реактором, а не са премазом.

Испоручилац треба да разуме процес епитаксије, конфигурацију реактора, величину плочице, геометрију компоненти, радну температуру, процесне гасове и хемију чишћења пре него што дефинише захтеве за графит и премазе. Цртеж компоненте тада треба да утврди геометрију џепа, равност, критичне димензије и завршну обраду површине. Тек након што се ови захтеви разумеју, треба да се финализирају дебљина премаза, униформност, храпавост и критеријуми инспекције.

Овај приступ мења РФК од захтева за робу—

„Цитат аГрафитни сусцептор обложен СиЦ.”

—на инжењерску спецификацију изграђену око стварног процеса.

За компоненте епитаксије, циљ није једноставно максимизирати век трајања премаза. Циљ је да се одржи компонента која подржавастабилна температура вафла, контролисана контаминација, низак ризик од честица, конзистентност димензија и поновљиви услови растатоком свог предвиђеног радног периода.

ФАК

1. Зашто је графит пресвучен силицијум карбидом у епитаксији?

Графит обезбеђује обрадивост и корисне термичке карактеристике, док ЦВД СиЦ обезбеђује хемијски стабилну површину високе чистоће окренуту према процесу. Комбинација омогућава сложеним графитним пријемницима да раде у захтевним полупроводничким окружењима.

2. Зашто не користите голи графит?

Голи графит може да ступи у интеракцију са реактивним гасовима, изложи нечистоће, храпави или генерише честице током времена. Густи СиЦ премаз одваја графит од атмосфере процеса.

3. Да ли СиЦ премаз елиминише контаминацију?

Не. Смањује ризик од контаминације графита када премаз остане нетакнут, али контаминација такође може да потиче од гасова, површина коморе, наслага, руковања и других компоненти реактора.

4. Да ли премаз СиЦ утиче на термичке перформансе?

Да. Премаз, графитна подлога, геометрија компоненти и стање површине заједно утичу на термичку границу између пријемника и плочице. Премаз стога треба проценити као део комплетне компоненте.

5. Које информације треба да буду укључене у РФК?

Користан РФК треба да укључи модел реактора, тип процеса, величину плочице, цртеж компоненте, радну температуру, процесне гасове и гасове за чишћење, захтеве за графитом, спецификацију премаза, критичне толеранције, завршну обраду површине, критеријуме инспекције и потребну количину.

Референце

1. СГЛ Царбон. Графитни пријемници и компоненте за силицијумску и СиЦ епитаксију.

2. СГЛ Царбон. СИГРАФИНЕ® СиЦ премаз.

3. Мерсен. Полупроводничка процесна опрема — ултра чисти графит пресвучен силицијум карбидом. Педерсен, Х. ет ал. Раст СиЦ епитаксије коришћењем ЦВД-а на бази хлорида. Јоурнал оф Цристал Гровтх.
