Шта је премаз од силицијум карбида (СиЦ)? Својства, ЦВД процеси и апликације

Детаил Суммари

A силицијум карбидни премаз (СиЦ премаз)је густ слој СиЦ нанесен на површину компоненте, обично графит високе чистоће, да би се створио хемијски отпоран и термички стабилан процесни интерфејс. У полупроводничкој опреми, премаз се обично производи одхемијско таложење паре (ЦВД).

Његове перформансе долазе из комбинованог система одграфитна подлога, ЦВД СиЦ слој, геометрија компоненти и окружење реактора.

1. Шта је премаз од силицијум карбида?

Графит се широко користи за полупроводничке делове у врућој зони јер је погодан за обраду и термички стабилан. Међутим, голи графит може реаговати са процесним гасовима, оксидирати, ослобађати нечистоће или стварати честице како се површина деградира.

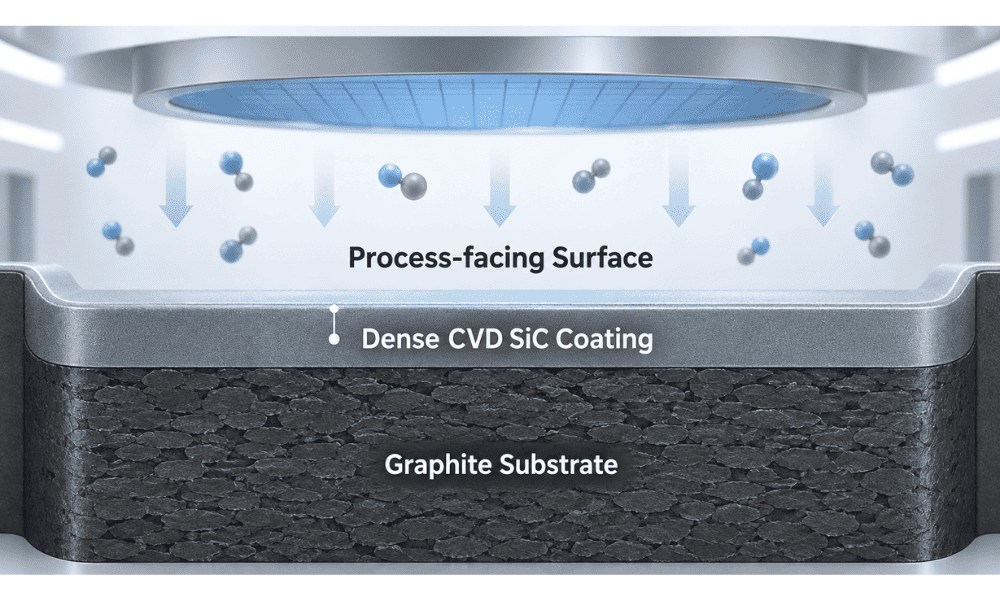

ЦВД СиЦ мења то стање површине. Силицијум карбид се наноси као густи поликристални слој преко обрађеног графитног тела, стварајући баријеру између графита и процесног окружења.

Процесни гас / Вафер → Густа ЦВД СиЦ површина → СиЦ/графит интерфејс → Графитно тело високе чистоће

Графит снабдева структурно тело, топлотну масу и обрадивост; СиЦ обезбеђује површину окренуту према процесу. Интерфејс мора да преживи таложење, хлађење и поновљене циклусе реактора.

СГЛ Царбон описује комерцијалне СиЦ премазе као густе ЦВД слојеве отпорне на хабање и корозију нанесене на изостатски графит, са применама које обухватају раст полупроводничких кристала, силицијум/СиЦ епитаксију иМОЦВД.

Због тога делове обложене СиЦ-ом за полупроводнике треба оценити каосистеми пројектованих материјала, а не једноставно као „графит са премазом“.

ЦВД СиЦ премаз у односу на чврсти СиЦ

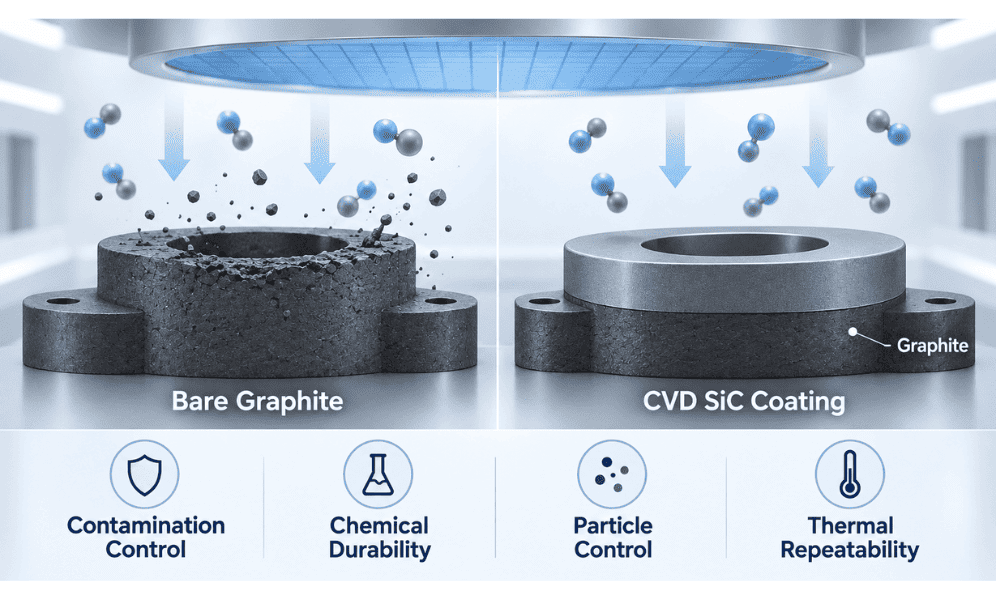

2. Зашто је графит пресвучен СиЦ у полупроводничкој опреми?

Сврха је да се комбинују производне и термичке предности графита са површином која је боље прилагођена захтевним условима полупроводника.

Графитни носач или носач плочице може се машински обрађивати на уске толеранције и сложене џепове. ЦВД СиЦ затим штити површину изложену процесним гасовима и чишћењу. Ова комбинација решава четири главна питања.

Контрола контаминације.Густа површина високе чистоће помаже да се изолује основни графит из окружења плочице.

Хемијска издржљивост.Епитакси и МОЦВД користе агресивне прекурсоре и хемију за чишћење; СиЦ побољшава отпорност у поређењу са изложеним графитом.

Контрола честица.Пукотине, љуштење или деградација површине могу постати извори честица, тако да је интегритет премаза битан директно за чистоћу процеса.

Термичка поновљивост.Сусцептори и носачи су део термичког поља реактора. Њихова геометрија и стање површине морају остати стабилни како би температура плочице остала поновљива.

Мерсен идентификује високу температуру, висок вакуум, агресивне гасовите прекурсоре, контролу контаминације и отпорност на киселине за чишћење као кључне оперативне захтеве за графитну опрему која се користи у епитаксији и МОЦВД. Такође истиче графит/СиЦ ЦТЕ компатибилност као важну за интегритет премаза.

Ово објашњава зашто се квалитет премаза не може одвојити одквалитет графита, тачност димензија или услови реактора. Хемијски одличан слој СиЦ на изобличеној или лоше дизајнираној компоненти и даље може да пружи лоше перформансе процеса.

3. Како се производи ЦВД премаз од силицијум карбида?

Типичан производни ланац је:

Избор графита → Прецизна обрада → Пречишћавање → Припрема површине → ЦВД таложење СиЦ → Инспекција

Графит се бира због чистоће, микроструктуре и термичког понашања, а затим се обрађује пре наношења премаза јер равност, дубина џепа и геометрија ивица утичу на коначне димензије и униформност премаза.

Током ЦВД-а, гасовити прекурсори улазе у реактор високе температуре. Реактивне врсте достижу површину графита, где СиЦ настаје и расте у непрекидан слој.

СГЛ Царбон јавно извештава о типичним температурама таложења СиЦ од приближно1.200–1.300°Цза свој комерцијални процес премазивања. Он извештава о β-СиЦ, или кубном 3Ц-СиЦ, за један систем премаза.

Недавна истраживања графитних пријемника обложених ЦВД-СиЦ даље показују да структура превлаке снажно зависи од услова обраде.

А 2026Научни извештајистудија је истраживала таложење из1.100 до 1.350°Ц, заједно са променама притиска и Х₂/МТС односа. Истраживачи су приметили значајне промене у морфологији премаза, храпавости, стехиометрији и тврдоћи, показујући везу између:

ЦВД параметри → СиЦ микроструктура → Својства премаза → Перформансе компоненте.

Важна инжењерска лекција је то„ЦВД СиЦ“ није један фиксни материјал.

Спецификација као што је:

“100 μм СиЦ премаз”

описује само дебљину.

Не дефинише у потпуности:

l чистоћа;

l порозност;

l структура зрна;

l храпавост површине;

l уједначеност премаза;

l квалитет интерфејса;

l резидуални стрес.

За полупроводничку опрему ови фактори могу бити подједнако важни као и номинална дебљина.

Уобичајени дефекти премаза

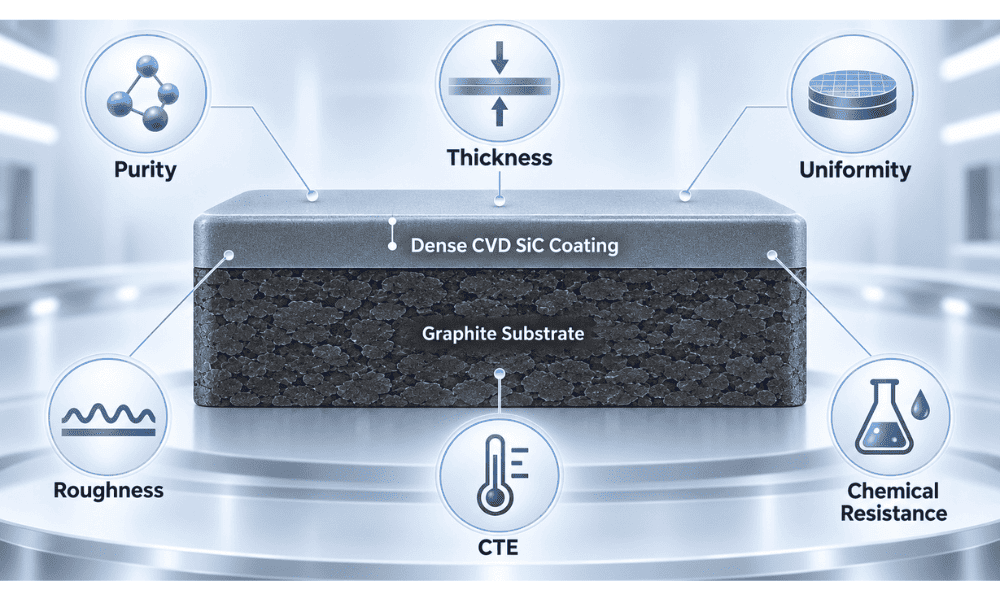

4. Која својства СиЦ премаза су најважнија?

За употребу полупроводника, најкориснија својства су она повезана са контролом контаминације, стабилношћу процеса и животним веком компоненте.

Као јавно комерцијално мерило, СГЛ Царбон извештава за један СиЦ премаз запреминску густину од приближно3,2 г/цм³, тврдоћа од40 ГПа, термичко ширење4,3 × 10^-6 К^-1од 100–600°Ц и типичном дебљином премаза од100 μм. Ове вредности су пре примери него универзалне спецификације полупроводника.

Два параметра заслужују посебну пажњу:дебљина премаза и ЦТЕ.

1. Дебљи СиЦ премаз није аутоматски бољи.

Додатна дебљина може да обезбеди већу заштитну баријеру, али такође може да промени димензије компоненти и повећа акумулирани резидуални напон. Ово постаје важно за суцепторе иносачи вафлагде су дубина џепа, равност и геометрија ивица критични за процес.

2. Подударање ЦТЕ-а је подједнако важно.

СиЦ се таложи на високој температури, а затим се хлади заједно са графитном подлогом. Ако се СиЦ и графит различито шире и скупљају, развија се механички стрес у близини интерфејса.

Поједностављена путања неуспеха је:

ЦТЕ неусклађеност → Преостало напрезање → Микропукотине → Ширење пукотине → Деламинација → Честице / Изложени графит

Овај механизам објашњава зашто се неуспех премаза не може увек решити једноставним повећањем дебљине.

А 2026Церамицс Интернатионалстудија је посебно истраживала СиЦ депонован на графит на 1.260°Ц, 1.280°Ц и 1.320°Ц и открила да температура таложења утиче на микроструктуру и међуфазну адхезију.

Према томе, квалитет премаза треба проценити комбинацијом:

Чистоћа + Микроструктура + Уједначеност + Интегритет интерфејса + Геометрија

а не само дебљина.

5. Где се користи графит обложен СиЦ-ом и како га треба изабрати?

Најјаче примене су компоненте које се суочавају са високим температурама, реактивном хемијом и строгим захтевима за ниво плочице.

1. Силицијумска епитаксија

Графитни пријемници обложени СиЦ подржавају плочице док учествују у преносу топлоте. Равност, геометрија џепова, униформност премаза и стање површине могу утицати на температуру плочице и епитаксијалну униформност.

Премаз је стога део ширег термичког система:

Грејач / Извор енергије → Сусцептор → Термичка граница плочице → Температура плочице → Епитаксијални раст

2. Епитаксија силицијум карбидом

СиЦ епитаксија поставља посебно захтевне захтеве за материјале са термичким пољем. Прикључци, прстенови и сродне компоненте морају одржавати хемијску стабилност, ниску контаминацију и конзистентност димензија кроз поновљени рад на високим температурама.

3. ГаН и ЛЕД МОЦВД

МОЦВД носачи плочице и сателитске платформе раде у окружењима богатим претходницима где дистрибуција температуре носача утиче на услове раста широм плочице.

Промене у геометрији носача или стању површине могу допринети варијацијама у:

l температура вафла;

l стопа раста;

l дебљина филма;

l композиција;

l уједначеност вафла до облатне.

Мерсен посебно идентификује графит високе чистоће обложен СиЦ-ом, уједначено термичко понашање, отпорност на агресивне гасове и издржљивост на хемијско чишћење на лицу места као важне захтеве за примену епитаксије.

4. Други високотемпературни процеси

Одабрани РТП/РТА, ЦВД, АЛД и друге компоненте термичког поља такође могу да користе графит обложен СиЦ-ом када то оправдавају температура, хемија, ризик од контаминације и геометрија.

Избор треба да почне сареактор и процес, није генеричка спецификација премаза.

Дефинишите:

l модел процеса и реактора;

l величина облатне;

l радна температура;

l процесни и гасови за чишћење;

l цртање компоненти;

l захтев графита;

l критичне димензије и равност;

l дебљина премаза;

l храпавост површине;

l инспекцијских захтева.

Најкориснији РФК поставља једно централно питање:

Шта ова компонента мора да ради унутар реактора?

СиЦ премаз се тада може конструисати око стварног циља, а не изолованог параметра материјала.

За епитаксију и МОЦВД, циљ није једноставно најдуготрајнији премаз. То је компонента која може да подржи:

Стабилна температура вафла + ниска контаминација + ниско стварање честица + поновљив раст + предвидљив радни век

6. ФАК

1. Која је главна сврха превлаке од силицијум карбида на графиту?

Он ствара процесну површину високе чистоће, хемијски отпорну, задржавајући обрадивост и термичке предности графитног тела.

2. Зашто се ЦВД користи за СиЦ премаз?

ЦВД омогућава СиЦ да расте директно на сложеним графитним површинама и обезбеђује контролу над структуром премаза, дебљином и униформношћу када је процес таложења правилно пројектован.

3. Да ли је дебљи СиЦ премаз увек бољи?

Не. Дебљина мора бити избалансирана према заосталом напрезању, толеранцији димензија, геометрији компоненти и условима рада.

4. Шта узрокује пуцање или раслојавање СиЦ премаза?

Уобичајени доприноси укључују неусклађеност графита/СиЦ ЦТЕ, заостало напрезање, дефекте интерфејса, неодговарајуће услове таложења и поновљене термичке циклусе.

5. Које информације су потребне за РФК од графита обложеног СиЦ-ом?

Наведите цртеж, модел реактора, процес, величину плочице, радну температуру, процесне гасове и гасове за чишћење, захтеве за графитом, спецификацију премаза, критичне толеранције, критеријуме инспекције и количину.

Требате прилагођену графитну компоненту обложену ЦВД СиЦ-ом?

ВеТек Семицондуцтор обезбеђује графитне компоненте обложене СиЦ за епитаксију полупроводника и сродне апликације за обраду на високим температурама.

Поделите свој модел реактора, цртеже компоненти, захтеве за графитом, спецификације премаза, услове рада и критеријуме инспекције да бисте разговарали о одговарајућем решењу.

Захтевајте техничку консултацију| Пошаљите свој цртеж

Истражите наш асортиман премаза од силицијум карбида.

Референце

1. СГЛ Царбон. СИГРАФИНЕ® СиЦ премази.Технички подаци и информације о примени за ЦВД СиЦ превлаке на изостатичном графиту.

2. Мерсен. Полупроводничка процесна опрема — ултра чисти графит пресвучен силицијум карбидом.Техничке информације за епитаксију и МОЦВД апликације.

3. Хуо, И., Кин, С., Цхен, И., ет ал. „Проучавање корелације процес-структура-својства у ЦВД-СиЦ премазима на графитним подлогама.“Научни извештаји, Вол. 16, члан 4150, 2026.

4. Ма, К., ет ал. „Међуфазна адхезија ЦВД-СиЦ премаза на графитним подлогама: Улога температуре у микроструктури и механичким својствима.Церамицс Интернатионал, Вол. 52, број 3, 2026, стр. 3711–3718.
