Супстрат наспрам епитаксије: кључне улоге у производњи полупроводника

Увод: Два стуба модерних чипова

Да бисмо заиста разумели како напредни чип постиже рачунање велике брзине и излаз велике снаге, морамо да се удубимо у два основна стуба његове физичке структуре — полупроводнички супстрат и процес епитаксијалног раста.

Једноставно речено, супстрат пружа „темељ“ за механичку подршку и одвођење топлоте, док је епитаксијални слој „активни функционални слој“ педантно изграђен на тој „темљи“. Иако се ова два термина разликују само по једном карактеру, они имају фундаменталне разлике у структури материјала, процесима производње и функционалним улогама. Овај чланак ће систематски приказати њихове техничке разлике, кључне параметре и одлучујући утицај на перформансе коначног уређаја.

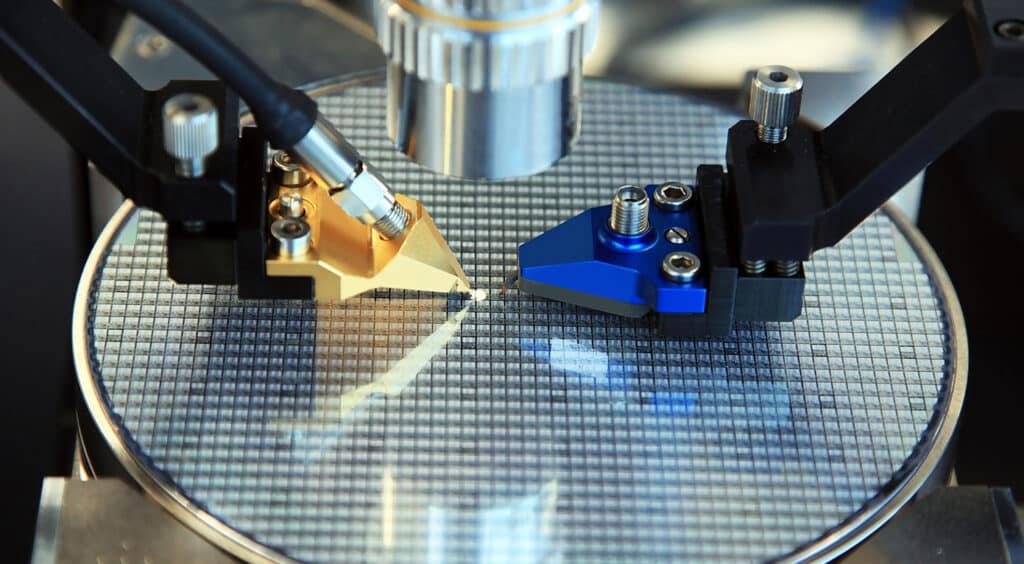

И. Шта је полупроводнички супстрат?

[Кључни закључак овог одељка]: Полупроводнички супстрат служи као „костур“ и „расхладни елемент“. Монокристални силицијум високе чистоће (Си) доминира потрошачким тржиштем, док је силицијум карбид (СиЦ), са својом високом топлотном проводљивошћу од 4,9 В/цм·К, постао незаменљив избор за електрична возила и апликације високог напона.

Полупроводничке подлоге чине структурну и термичку основу скоро свих полупроводничких уређаја. Из механичке перспективе, они служе као физичка платформа која подржава микро- и наноструктуре; што је још важније, они обезбеђују континуирани шаблон кристалне решетке који одређује оријентацију кристала и структурни интегритет накнадно депонованих слојева.

У зависности од захтева примене, материјали супстрата могу бити монокристални, поликристални или чак аморфни; међутим, електронски уређаји високих перформанси се готово у потпуности ослањају на монокристалне инготе високе чистоће како би се минимизирале границе зрна и дефекти који ометају покретљивост носача.

1.1 Главни типови супстрата и њихова својства материјала

Избор подлога великих димензија директно утиче на перформансе уређаја, производни принос и структуру трошкова. Индустрија првенствено користи три главне врсте супстрата:

• Силицијумске подлоге: Монокристални силицијум (Си) који се узгаја методом Чохралског (ЦЗ) или Флоат Зоне (ФЗ) остаје апсолутни мејнстрим у глобалној индустрији полупроводника до данас. Његове предности леже у изузетној исплативости, високој механичкој чврстоћи и скалабилности до 300 мм (12 инча). Широко се користи у потрошачким процесорима, меморијским уређајима и стандардним соларним ћелијама.
• Подлоге са широким појасом (силицијум карбид и сафир): Када захтеви за снагом и фреквенцијом прелазе физичке границе силицијума, материјали са широким појасом постају неизбежан избор.
• Силицијум карбид (СиЦ): Са изванредном топлотном проводљивошћу (приближно 3,7 до 4,9 В/цм·К[1]) и великом јачином електричног поља при квару, идеалан је избор за претвараче електричних возила (ЕВ) и високонапонске електричне мреже.
• сафир (Ал₂О₃): Са одличном оптичком транспарентношћу и својствима диелектричне изолације, широко се користи у плавим/ултраљубичастим ЛЕД диодама и специјализованим РФ СОИ апликацијама.
• Кварцна подлога: Захваљујући изузетно високој хемијској инертности, изузетно ниском коефицијенту топлотног ширења и високој оптичкој чистоћи, првенствено се користи у врхунским оптичким компонентама, празним маскама и специјализованој сензорској опреми.

1.2 Две основне функције супстрата: подршка и расипање топлоте

Током стварног рада уређаја, масивне подлоге обављају две незаменљиве кључне функције:

Механичка подршка: Пружа структурну крутост током тешког термичког циклуса, хемијских процеса високог вакуума, руковања плочицама и задњег паковања, ефикасно спречавајући савијање и ломове плочице.

Топлотна проводљивост (одвођење топлоте): Модерни чипови стварају огромне локализоване топлотне флуксове; крупне силиконске подлоге делују као директни одводи топлоте, расипајући топлоту напоље да би спречили прегревање подручја споја и топлотни одлазак.

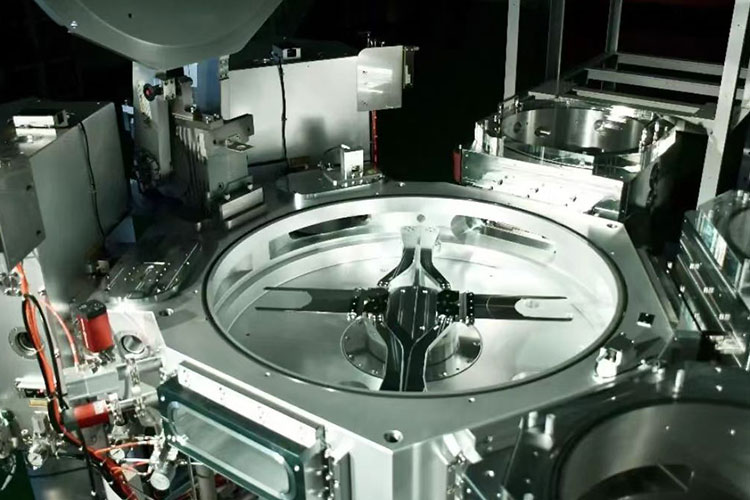

ИИ. Шта је епитаксијални раст полупроводника? (Активни слој вођен перформансама)

[Кључни закључак овог одељка]: Епитаксијални слој је „душа перформанси чипа“. ЦВД/МОЦВД се баве индустријском производњом великих размера, док МБЕ (Молецулар Беам Епитаки) омогућава ултра-стрме интерфејсе са прецизношћу на атомском нивоу. Без епитаксијалне технологије, ултра-ниска отпорност радара 5Г милиметарских таласа и високонапонских МОСФЕТ-ова била би немогућа.

Иако супстрат пружа стабилну основу, монокристали који се узгајају на велико неизбежно садрже микродефекте, природне нечистоће и фиксне електричне карактеристике. Да би произвели ултра-брзине, високоефикасне уређаје, произвођачи су усвојили епитаксију — контролисано таложење ултра чистих, танких кристалних слојева на циљну подлогу.

Током епитаксијалног процеса, атоми из паре или молекулских зрака се таложе на загрејану површину супстрата и савршено су поравнати са основном кристалном решетком. Резултујућа епитаксијална плочица показује изузетно високу кристалну чистоћу, са густином дефекта неколико редова величине нижом од оне у масивној подлози.

2.1 Главне технологије и опрема за епитаксијално таложење

Савремени епитаксијални раст се првенствено постиже следећим напредним методама:

• Хемијско таложење паре (ЦВД / МОЦВД): Гасовити прекурсори се разлажу на површини загрејане плочице и формирају једноличан монокристални слој. Међу њима, метално-органско хемијско таложење паре (МОЦВД) је индустријски стандард за епитаксијални раст ИИИ-В једињења и полупроводника са широким појасом.

• Епитаксија молекуларног зрака (МБЕ): Спроведен у окружењу ултра-високог вакуума (УХВ), овај процес постиже прецизност једног слоја атома усмеравањем прецизног топлотног снопа на подлогу, што резултира екстремно стрмим градијентима интерфејса. Погодан је за ултра-фине структуре као што су квантни бунари.

Висококвалитетно епитаксијално таложење се не ослања само на прецизну контролу процеса већ и на управљање животним веком кључних компоненти унутар реакционе коморе (као што су графитне подлоге обложене СиЦ), што директно утиче на стабилност процеса и принос.

2.2 Напредне апликације које омогућава Епитакиал Тецхнологи

Епитакси омогућава архитектуру уређаја која се не може постићи само са великим материјалима:

• Силицијум-германијумски хетеројункцијски биполарни транзистор (СиГе ХБТ): Узгајање ултра танког СиГе епитаксијалног слоја на базном региону ствара померање појасног размака, значајно повећавајући брзину одзива високе фреквенције.
• Технологија напетог силицијума: Наношење танког силицијумског слоја на СиГе решетку индукује затезно или компресивно напрезање, чиме се повећава мобилност носача (побољшана је и мобилност електрона у н-ФЕТ-овима и покретљивост рупа у п-ФЕТ-овима).
• Селективни епитаксијални раст (СЕГ): У модерним ФинФЕТ и Гате-Алл-Ароунд (ГАА) архитектурама, селективни Си/СиГе епитаксијални раст на регионима извора/одвода смањује контактни отпор и повећава струју засићења.

За дефиницију процеса епитаксије полупроводника, погледајте:Шта је процес полупроводничке епитаксије?

ИИИ. Подлога наспрам епитаксијалних плочица: Преглед кључних разлика

[Кључни закључак овог одељка]: Најдиректнији начин да се направи разлика између њих двоје је да се испитају њихове „функционалне улоге“ – супстрат је одговоран за издржавање физичких и топлотних удара, док је епитаксијални слој одговоран за издржавање струје и електричних поља. Одвајањем активног региона од региона склоне дефектима, епитаксијалне плочице постижу нивое струје цурења више од једног реда величине ниже од уређаја произведених директно на подлози.

За визуелно поређење, табела испод сумира фундаменталне разлике између масивних супстрата и епитаксијалних плочица у смислу кључних производних параметара:

ИВ. Технички напредак: Како епитаксија суштински побољшава перформансе уређаја?

[Кључни закључак овог одељка]: Природни микродефекти и тачке термичког напрезања у великим подлогама су „скривене убице“ које узрокују високу струју цурења и низак напон пробоја у уређајима. Суштина епитаксијалне технологије лежи у раздвајању „дефектног механичког супстрата“ од „активног функционалног слоја без дефеката“, чиме се изолује транспорт носача унутар чистог епитаксијалног слоја. Овај дизајн раздвајања директно резултира вишим радним фреквенцијама, мањом потрошњом енергије и дужим животним веком уређаја — квалитативни скок који се никада не може постићи коришћењем само великих подлога.

Увођење епитаксијалне технологије није само „додавање слоја филма“, већ квалитативни скок у поузданости уређаја и електричним перформансама.

Чак и са највећом хемијском чистоћом, стандардни супстрати у расутом стању неизбежно садрже микропорозност, преципитате кисеоника и тачке термичког стреса преостале од процеса извлачења кристала. Израда уређаја директно на масивним подлогама често доводи до велике струје цурења и ниске толеранције напона пробоја.

Насупрот томе, епитаксијалне плочице изолују транспорт носача унутар чистог епитаксијалног слоја без дефекта. Одвајањем активног функционалног региона од механичке подлоге склоне дефектима, произвођачи су у могућности да постигну:

• Више радне фреквенције (смањена паразитна капацитивност);
• Мања потрошња енергије (смањено цурење);
• Дужи век трајања уређаја и изузетна стабилност под екстремним електротермалним стресом.

На пример, у области енергетских полупроводника, квалитет СиЦ хомогеног епитаксијалног слоја директно одређује напон пробоја и отпорност МОСФЕТ уређаја – нешто што велики СиЦ супстрати не могу сами да постигну.

В. Техничка питања од највеће бриге за инжењере (ФАК)

(Следећа питања су изведена из уобичајених техничких изазова са којима се сусрећу инжењери процеса производње полупроводничких линија током стварних процеса епитаксијалног раста)

П1: Ако се честице нагло повећају током епитаксијалног раста, осим цурења из коморе, које друге области које се лако превиде треба истражити?

О: Ово је једна од најизазовнијих неочекиваних ситуација са којима се инжењери суочавају током рутинских покретања плочице. Након потврде да је комора херметички затворена, препоручујемо да дате приоритет истраживању три „скривена угла“:

1. Стање површине графитног пријемника: Микропукотине или подручја љуштења у СиЦ премазу могу ослободити честице на високим температурама. Ако је пријемник коришћен више од 1000 покретања, препоручујемо да га одмах замените ради тестирања—многи проблеми са честицама нестају након замене пријемника оним који има нетакнут премаз.

2. Транзијенти притиска током пребацивања гасовода: У МОЦВД системима, флуктуације притиска у тренутку пребацивања изворног гаса могу довести до одвајања нуспроизвода од унутрашњих зидова цевовода. Препоручујемо да прегледате криву одзива аутоматског регулатора притиска (АПЦ) да бисте потврдили да ли долази до прекорачења притиска.

3. Загађивачи на полеђини супстрата: Ако има ситне прашине или органских остатака на задњој страни супстрата пре него што уђе у комору, они могу да „мигрирају“ на предњи епитаксијални слој на високим температурама – ово је најчешће занемарен проблем.

Решавање проблема са честицама је у суштини процес „елиминације“: Почните са потрошним материјалом који се најчешће замењује и пратите проблем корак по корак ка дубљим деловима коморе.

П2: У СиЦ епитаксији, колико је узак процесни прозор за постепени раст? Које су толеранције за одступања температуре и притиска?

О: Ово питање се дотиче сржи процеса епитаксије СиЦ - степенасти раст захтева истовремено испуњење три услова унутар изузетно уског прозора: довољна покретљивост површине, одговарајућа нуклеациона баријера на ивици корака и сузбијање тродимензионалног раста острва.

На основу практичних података са линија за масовну производњу:

• Температурни прозор: Типично између 1550°Ц и 1650°Ц, са ефективним прозором од приближно ±15°Ц. Ако је температура прениска, храпавост површине (РМС) се нагло погоршава; ако је температура превисока, појављују се полиморфне инклузије 3Ц-СиЦ.
• Прозор притиска: Типично контролисан између 50 и 200 мбар, са ефективним прозором од приближно ±20 мбар. Прекомерни притисак → смањена дужина површинске миграције и степен коалесценције; недовољан притисак → смањена презасићеност паре и значајан пад брзине раста.

У практичним инжењерским апликацијама, већина процесних инжењера преферира да прво фиксира температуру, а затим фино подеси притисак како би пронашао прозор—јер комора брже реагује на промене притиска, што је чини погодном за брза ДОЕ (дизајн експеримената) скенирања.

П3: Како се одређује циклус замене за графитни пријемник у МОЦВД опреми? Да ли се заснива на броју трчања или визуелном прегледу?

О: Ово питање се директно односи на равнотежу између приноса процеса и трошкова производње и представља кључни фокус и за инжењере производне линије и за доносиоце одлука о набавкама.

Стандардна пракса у индустрији је приступ са два колосека који комбинује „век трајања серије“ и „визуелну инспекцију“:

• Батцх Лифеспан: Добављачи обезбеђују препоручени радни век (нпр. ВЕТЕК-ови СиЦ обложени сусцептори се препоручују за Аиктрон серије), изведен из тестова убрзаног старења заснованих на термичком циклусу замора премаза. Чак и ако је изглед нормалан, препоручује се замена сусцептора према распореду пре достизања овог броја серија како би се умањио ризик од изненадног квара.

• Визуелна инспекција: Након сваке серије обраде, визуелно прегледајте површину премаза СиЦ или је прегледајте под микроскопом. Ако се појави било која од следећих „црвених заставица“, замена се мора извршити одмах — немојте чекати до краја препорученог радног века:

① Видљиво љуштење или пуцање премаза;

② Промењене боје пречника >1 мм на површини (што указује на оштећење премаза и оксидацију графитне подлоге);

③ Понављајуће локализоване варијације дебљине епитаксијалног слоја, под условом да су искључени фактори расподеле протока ваздуха.

Широко потврђена инжењерска пракса је да се циклус замене постави на 80% препорученог животног века добављача, уз истовремено успостављање базе података о животном веку супстрата фотографисањем и архивирањем изгледа сваке серије – овим приступом се избегава преурањено расипање (што узрокује отпад) и коцкање све до последњег, што би могло да доведе до скидања, што би могло довести до скидања.

П4: Када епитаксијални лук или основа премаше спецификације, да ли је то првенствено због супстрата или процеса епитаксије?

О: Ово је питање „приписивања одговорности“ о којем се највише расправља међу инжењерима током састанака о анализи приноса. Одговор је — оба доприносе, али релативна тежина варира у зависности од материјалног система:

Прагматичан редослед решавања проблема са искривљењем: Прво, проверите улазне податке о искривљености супстрата (извештај Цпк добављача) → Затим проверите уједначеност температуре епитаксијалне пећи (калибрација термоелемента) → На крају, прилагодите рецепт за процес.

ВИ. Резиме и препоруке за избор

Укратко, супстрат служи као „скелет и хладњак“, док епитаксијални слој делује као „мозак и мишићи“. Оба су неопходна:

Ако сте фокусирани на трошковно осетљиве стандардне логичке чипове или једноставне дискретне уређаје, висококвалитетни силиконски супстрати великих димензија су довољни да задовоље ваше потребе.

Ако ваша апликација укључује високофреквентне комуникације, високонапонску конверзију енергије или фотодетекцију високе осетљивости, тада су плочице произведене помоћу прецизних епитаксијалних процеса ваш најбољи избор.

У данашњој индустрији производње полупроводника, која непрестано тежи „бржим, мањим и ефикаснијим“ решењима, епитаксијална технологија је постала основно средство за пробијање физичких граница Муровог закона.
