Оптимизација оштећења и чистоће у СИЦ кристалима ТАЦ премазом

1. Густина оштећења значајно се смањила

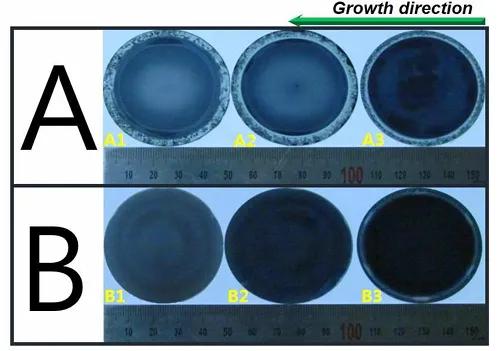

ТхеПревлака на тацСкоро у потпуности елиминише феномен угљеника изоловањем директног контакта између графитског крњевог и сичког топљења, значајно смањује густину оштећења микротима. Експериментални подаци показују да се густина оштећења микротебе изазваних угљеном премазом у кристалима узгајаним у тац пресвученим нитима у односу на више од 90% у поређењу са традиционалним графитским варибама. Кристална површина је уједначена конвексна, а на ивици нема поликристалне структуре, док обичне графитске дискуши често имају ивицу поликристализацију и кристалну депресију и друге недостатке.

2 Неповијест инхибиције и побољшање чистоће

ТАЦ материјал има одличну хемијску иностлуцу за СИ, Ц и Н паре и може ефикасно спречити нечистоће као што су азот у графиту од дифузног у кристал. ГДМС и Халл тестови показују да се концентрација азота у кристалу смањила за више од 50%, а отпорност је порасла на 2-3 пута од традиционалне методе. Иако је уграђена количина ТА елемента (атомска удио <0,1%), укупни укупни садржај нечистоће смањен је за више од 70%, значајно побољшавајући електрична својства кристала.

3. Кристална морфологија и једноличност раста

ТАЦ премаз регулише температурни градијент на интерфејсу раста кристала, омогућавајући да кристални ингот расте на конвексној закривљеној површини и хомогенизација стопе раста ивица, па се избегава појава поликристализације узрокована ивицама који је нарођен у традиционалним графитским кварова. Стварно мерење показује да је пречника одступања кристалног ингота која се узгаја у ТАЦ пресвученом лонцу ≥2%, а кристално равналошћу (РМС) се побољшава за 40%.

Механизам регулације ТАЦ премаза на термичкој области и карактеристикама преноса топлоте

Поређење перформанси Тац премаза са другим лоповским материјалима

Врста материјала	Отпорност на температуру	Хемијска инертност	Механичка чврстоћа	Густина оштећења кристала	Типични сценарији апликације
Тац пресвучен графит	≥2600 ° Ц	Нема реакције са си / ц паром	МОХС Тврдоћа 9-10, јак топлотни отпорност на ударце	<1 цм⁻² (микропипе)	Појединачни кристални раст високе чистоће 4Х / 6Х-СИЦ
Голи графит	≤2200 ° Ц	Кородиран од стране паре испливања Ц	Ниска чврстоћа, склона пуцању	10-50 цм⁻²	Епроституисани суштинске подлоге за напајање
СИЦ обложени графит	≤1600 ° Ц	Реагује са СИ-ом који формирају сиц₂ на високим температурама	Велика тврдоћа, али крхка	5-10 цм⁻²	Амбалажни материјали за полу-температурне полуводиче
БН Цруцибле	<2000к	Ослобађа нечистоће н / б	Лоша отпорност на корозију	8-15 цм⁻²	Епитаксијалне подлоге за једињење полуводича

ТАЦ премаз је постигао свеобухватно побољшање квалитета система СИЦ-а кроз троструко механизам хемијске баријере, оптимизацију термалног поља и интерфејс регулатору

• Микротубе за контролу оштећења је мањи од 1 цм³², а угљенични премаз је у потпуности елиминисан
• Побољшање чистоће: концентрација азота <1 × 10¹⁷ ЦМ⁻³, отпорност> 10⁴ Ω · цм;
• Побољшање топлотне једињења у ефикасности раста смањује потрошњу електричне енергије за 4% и проширује Цруцибле Лифе за 2 до 3 пута.
