Како ТаЦ премаз побољшава раст СиЦ кристала у ПВТ апликацијама

Како ТаЦ премаз побољшава раст СиЦ кристала у ПВТ апликацијама

Силицијум карбид (СиЦ) сада подупире већи део напретка који се види у погонима електричних возила, претварачима обновљиве енергије и високофреквентним енергетским модулима. Економика производње и перформансе уређаја зависе од повећања димензија кристала СиЦ, повећања приноса серија и сузбијања популација дефеката. Испуњавање ових циљева захтева више од фино подешених рецепата процеса. Интегритет и дуговечност материјала термичког поља постају подједнако одлучујући, посебно с обзиром на агресивне услове унутар пећи за физички транспорт паре (ПВТ).

Међу опцијама површинског инжењеринга за графитне делове, хемијско таложење паре (ЦВД) тантал карбида (ТаЦ) је стекло мерљиву вучу. Овај премаз не само да штити подлогу; активно модификује површинску хемију и термичку реакцију компоненти које доживљавају најтеже услуге.

Шта ТаЦ премаз ради унутар ПВТ пећи?

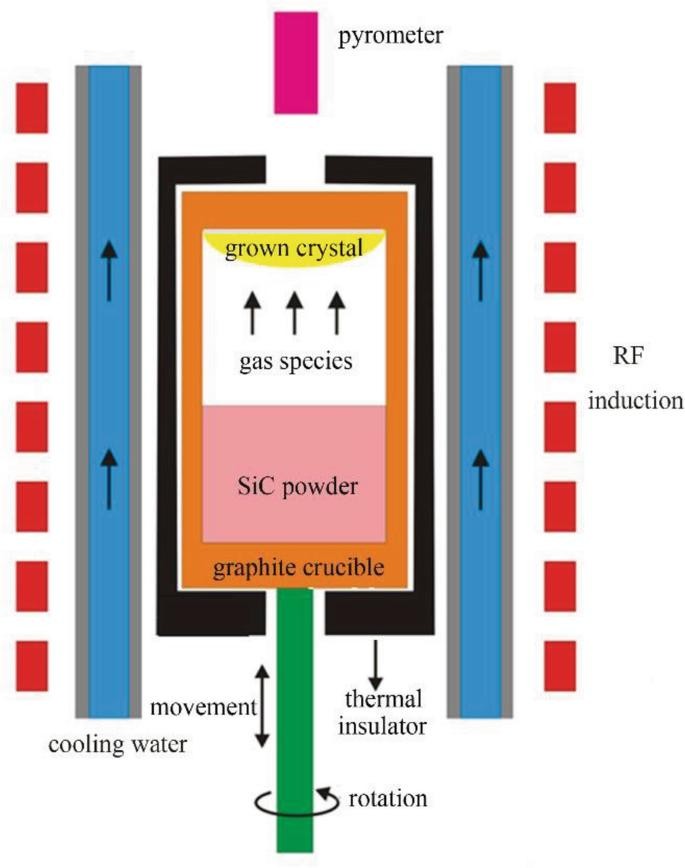

Раст ПВТ-а се наставља сублимацијом СиЦ сировине изнад 2.000°Ц. Настала врста паре путује ка хладнијем кристалу, где кондензација и рекристализација постепено изграђују буле. Једно трчање може трајати стотине сати. Током овог интервала, свака површина графита — зидови лончића, држач семена, прстенови за вођење — суочава се са константном паром богатом силицијумом, екстремним топлотним градијентима и механичким напрезањем због неусклађености термичког ширења.

Без заштитних слојева, графит пролази кроз два паралелна пута деградације. Један је физички: површинска ерозија ослобађа фине честице угљеника у ток паре. Други је хемијски: силицијумска пара реагује са графитом да би се формирао испарљиви СиЦ или друге посредне врсте, прогресивно стањивајући зид компоненте. Оба пута уводе кластере угљеника или металне нечистоће у траговима у растући кристал, и оба скраћују употребни век скупог намештаја за пећи.

ЦВД ТаЦ премаз прекида ове механизме. Слој премаза је стехиометријски контролисан, без рупица и приања на графитну подлогу. Представља хемијски инертно лице у односу на пару високе температуре, тако да основни графит никада не долази у директан контакт са реактивном средином. Ово раздвајање суштински мења путању контаминације.

Уочена побољшања у квалитету кристала

Узгајивачи кристала често извештавају да компоненте обложене ТаЦ-ом корелирају са мањим бројем угљеничних инклузија и завршетака микроцеви. Објашњење лежи у способности премаза да одржава константно стање површине током вишеструких серија. Непревучени графит се мења током времена - његова порозност се повећава, његова емисивност се помера, а локална расподела температуре помера. Ове постепене промене нарушавају симетрију топлотног поља која је неопходна за равномерни радијални раст.

Стабилно термално поље, насупрот томе, чува аксијалне и радијалне температурне градијенте потребне за контролисани раст поступног протока на површини семена. Са ТаЦ премазом, унутрашњост лончића задржава своју оригиналну геометрију и топлотну емисивност током више циклуса раста. Резултат је чвршћа дистрибуција метрике квалитета кристала од серије до серије, што директно повећава удео употребљивих плочица по кугли.

Продужени животни век компоненти и оперативни трошкови

Економски разлог за ТаЦ премаз често почива на продужењу века трајања. Графитне компоненте у необложеном облику можда ће требати заменити након 10-20 циклуса раста, у зависности од специфичног температурног профила и трајања рада. Еквиваленти обложени ТаЦ-ом, у документованим операцијама пећи, рутински постижу 2-3 пута дужи век трајања пре него што покажу мерљив губитак тежине или храпавост површине.

Ова издржљивост произилази из високе тачке топљења премаза (преко 3800°Ц) и ниског коефицијента дифузије за угљеник и силицијум. Чак и на 2.200 ° Ц, међудифузија преко интерфејса премаз-подлога остаје занемарљива. Премаз се не просипа, љушти или раслојава под термичким циклусом, под условом да су параметри ЦВД таложења правилно оптимизовани. Дужи интервали између замене компоненти доводе до мање циклуса хлађења и загревања пећи, мање труда за растављање и поновно састављање и мању потрошњу материјала високе чистоће графита.

Спецификације чистоће које су важне за полупроводнике

За СиЦ за уређај, металне нечистоће на нивоу делова на милион могу да смање животни век носиоца и пробојни напон. Сам премаз стога мора бити компатибилан са полупроводницима. ЦВД ТаЦ прерађен од прекурсора високе чистоће постиже документовану чистоћу од 99,999841%. Ова бројка није случајна: она одражава намерну контролу над пречишћавањем прекурсора гаса, чистоћом реактора и руковањем након таложења. На овом нивоу чистоће, све металне врсте које би могле дифундовати из превлаке у парну фазу остају испод аналитичких граница детекције за типично трајање раста.

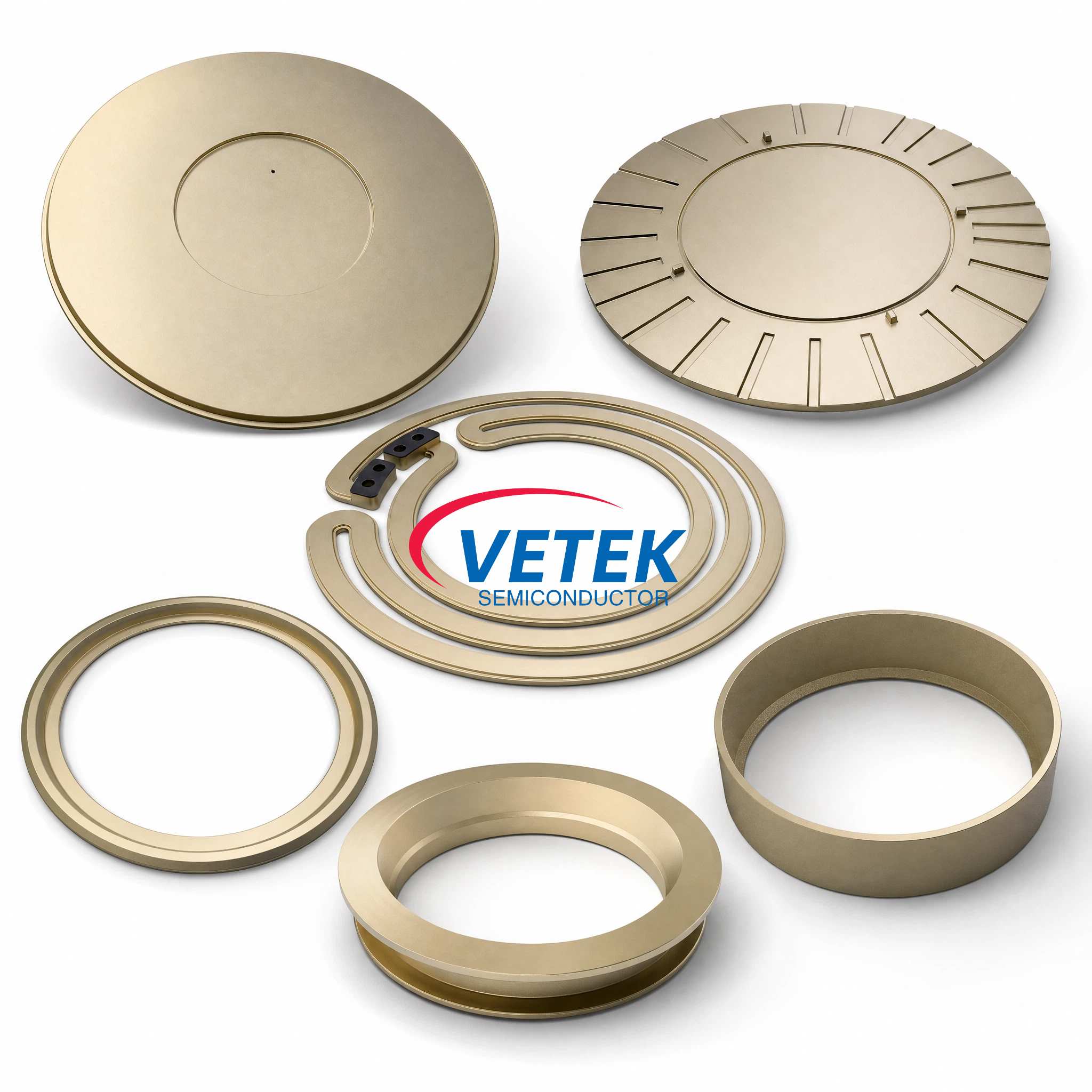

Уобичајени графитни делови

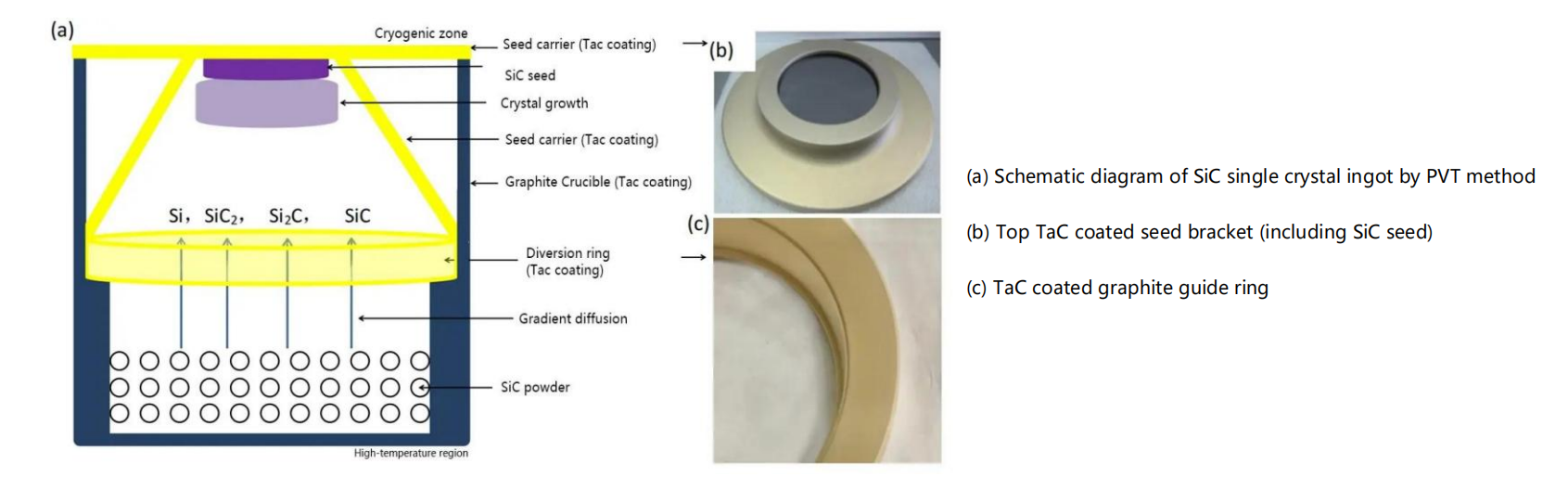

ПВТ термална поља обично укључују пет до осам различитих графитних компоненти које могу имати користи од примене ТаЦ:

Тигле, које садрже изворни прах СиЦ и издржавају највише температуре.

Држачи семена, који монтирају семенски кристал и захтевају прецизан термички контакт.

Водећи прстенови, који обликују пут протока паре према семену.

Прстенови за лонце и одстојници, који дефинишу размак између извора и семена.

Додатни изолациони штитови или потпорни стубови у одређеним дизајнима пећи.

Премазивање свих или већине ових делова ствара конзистентно стање површине у врућој зони, уместо да има мешовите обложене и непревучене површине које би могле да уведу локализоване термичке или хемијске асиметрије.

Зашто ЦВД, а не друге методе депозиције?

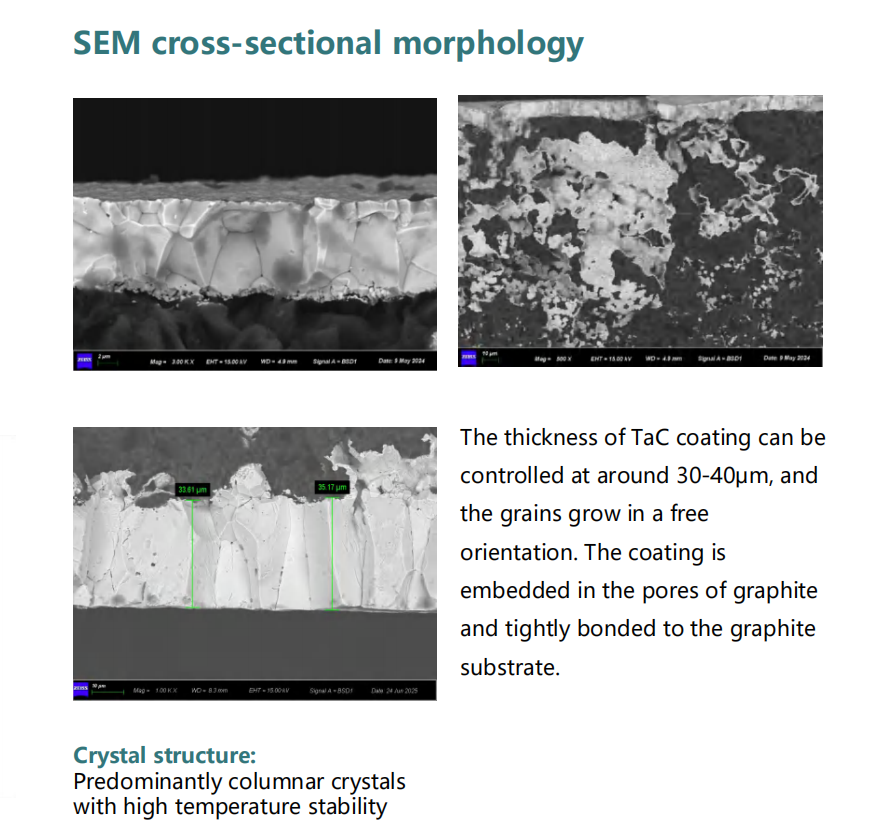

Не раде сви ТаЦ премази идентично. Путеви цементације у облику плазма спреја или паковања производе дебље слојеве, али са већом порозношћу, лошијом адхезијом и већим ризиком од ломљења под термичким ударом. ЦВД се разликује по томе што превлака расте атом по атом од прекурсора у парној фази. Ово даје потпуно густе микроструктуре са величином зрна реда од неколико микрометара и уједначеношћу дебљине унутар ±5 μм на компонентама велике површине.

Стандардна ЦВД ТаЦ дебљина је специфицирана на 30 ± 5 μм за већину ПВТ лонаца и држача. За пећи са продуженим циклусом или вишим вршним температурама, може се применити прилагођена дебљина до 40 μм. Дебљи премази повећавају дужину дифузионе баријере, али захтевају пажљиво усклађивање са коефицијентом топлотног ширења графитне подлоге како би се избегло напрезање на међуфазној површини — фактор који је добро окарактерисан у дизајну ЦВД процеса.

Практична разматрања за усвајање

Објекти који прелазе са необложених на компоненте пресвучене ТаЦ треба да предвиде прилагођавања у контроли температуре. Премаз мења површинску емисивност, што може померити очитавања пирометра или калибрацију снаге и температуре за 20–50°Ц. Ова промена је предвидљива и поновљива, тако да је кратка калибрација довољна да се поново поставе исправне термичке задате вредности. Након те почетне компензације, обложени систем се понаша конзистентније у низу него његов необложени систем, смањујући потребу за подешавањем по циклусу.

Закључак

Производња СиЦ базирана на ПВТ поставља изузетне захтеве за компоненте термичког поља графита. ЦВД ТаЦ премаз испуњава ове захтеве кроз четири међусобно повезана ефекта: потискује ослобађање честица угљеника, блокира напад силицијума на подлогу, чува симетрију топлотног поља током продужених секвенци рада и продужава интервале замене компоненти. Ови резултати заједно побољшавају чистоћу кристала, повећавају употребљив принос по кугли и смањују допринос трошкова по плочици потрошних делова. Како се величине СиЦ плочице крећу ка 200 мм, а захтеви за густином дефеката се додатно пооштравају, усвајање пројектованих премаза као што је ТаЦ ће се вероватно проширити са опције на основну спецификацију у напредним производним линијама.
