Карактеристике силицијумске епитаксије

Силицијумска епитаксијаје кључни основни процес у савременој производњи полупроводника. Односи се на процес узгоја једног или више слојева монокристалних силицијумских танких филмова са специфичном кристалном структуром, дебљином, концентрацијом допинга и типом на прецизно полираној монокристалној силицијумској подлози. Овај узгојени филм назива се епитаксијални слој (Епитакиал Лаиер или Епи Лаиер), а силиконска плочица са епитаксијалним слојем назива се епитаксијална силицијумска плочица. Његова основна карактеристика је да је новоизрасли епитаксијални силицијумски слој наставак структуре решетке супстрата у кристалографији, одржавајући исту кристалну оријентацију као супстрат, формирајући савршену монокристалну структуру. Ово омогућава епитаксијалном слоју да има прецизно дизајнирана електрична својства која се разликују од оних подлоге, чиме се обезбеђује основа за производњу полупроводничких уређаја високих перформанси.

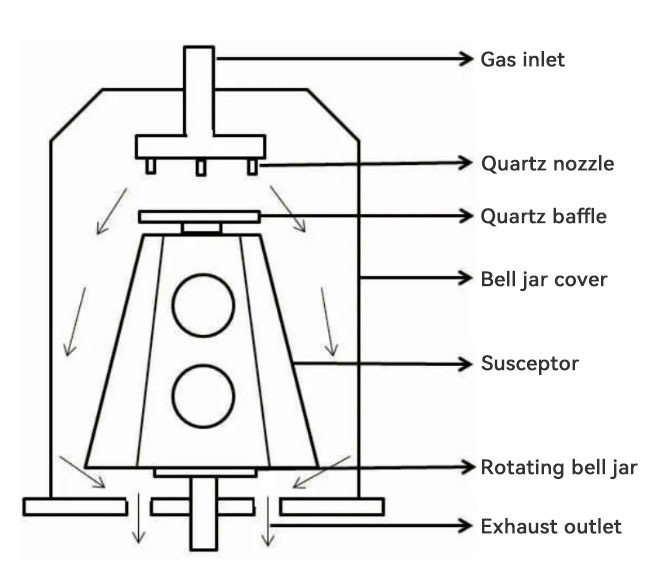

Вертиални епитаксијални сусцептор за силицијумску епитаксију

Ⅰ. Шта је силицијумска епитаксија?

1) Дефиниција: Силицијумска епитаксија је технологија која депонује атоме силицијума на монокристалну силицијумску подлогу хемијским или физичким методама и распоређује их према структури решетке супстрата како би се добио нови танки филм од монокристалног силикона.

2) Подударање решетки: Основна карактеристика је уредност епитаксијалног раста. Депоновани атоми силицијума нису насумично наслагани, већ су распоређени према кристалној оријентацији супстрата под вођством "шаблона" који обезбеђују атоми на површини супстрата, постижући прецизну репликацију на атомском нивоу. Ово осигурава да је епитаксијални слој висококвалитетан монокристал, а не поликристалан или аморфан.

3) Управљивост: Процес силицијумске епитаксије омогућава прецизну контролу дебљине слоја раста (од нанометара до микрометара), типа допинга (Н-тип или П-тип) и концентрације допинга. Ово омогућава да се региони са различитим електричним својствима формирају на истој силиконској плочици, што је кључ за производњу сложених интегрисаних кола.

4） Карактеристике интерфејса: Интерфејс се формира између епитаксијалног слоја и подлоге. У идеалном случају, овај интерфејс је атомски раван и без контаминације. Међутим, квалитет интерфејса је критичан за перформансе епитаксијалног слоја, а било који дефекти или контаминација могу утицати на коначни учинак уређаја.

Ⅱ. Принципи силицијумске епитаксије

Епитаксијални раст силицијума углавном зависи од обезбеђивања праве енергије и окружења за атоме силицијума да мигрирају на површину супстрата и пронађу најнижу енергетску позицију решетке за комбинацију. Тренутно најчешће коришћена технологија је хемијско таложење паре (ЦВД).

Хемијско таложење паре (ЦВД): Ово је главна метода за постизање силицијумске епитаксије. Његови основни принципи су:

● Прекурсорски транспорт: Гас који садржи силицијумски елемент (прекурсор), као што је силан (СиХ4), дихлоросилан (СиХ2Цл2) или трихлоросилан (СиХЦл3), и допантни гас (као што је фосфин ПХ3 за допирање Н-типа и диборан Б2Х6 за допирање П-типа) се мешају у прецизну реакциону комору високе температуре.

● Површинска реакција: На високим температурама (обично између 900°Ц и 1200°Ц), ови гасови пролазе кроз хемијско разлагање или реакцију на површини загрејане силицијумске подлоге. На пример, СиХ4→Си(чврсти)+2Х2(гас).

● Површинска миграција и нуклеација: Атоми силицијума произведени разградњом се адсорбују на површину супстрата и мигрирају на површину, на крају проналазећи право место решетке за комбиновање и почињу да формирају нови јединственикристални слој. Квалитет епитаксијалног силицијума раста у великој мери зависи од контроле овог корака.

● Слојевити раст: Новонанесени атомски слој континуирано понавља структуру решетке супстрата, расте слој по слој и формира епитаксијални силицијумски слој одређене дебљине.

Кључни параметри процеса: Квалитет процеса силицијумске епитаксије је строго контролисан, а кључни параметри укључују:

● Температура: утиче на брзину реакције, покретљивост површине и формирање дефеката.

● Притисак: утиче на транспорт гаса и реакциони пут.

● Проток и однос гаса: одређује брзину раста и концентрацију допинга.

● Чистоћа површине подлоге: Било који загађивач може бити извор дефеката.

● Друге технологије: Иако је ЦВД главни ток, технологије као што је Епитаксија молекуларним снопом (МБЕ) такође се могу користити за силицијумску епитаксију, посебно у Р&Д или специјалним апликацијама које захтевају контролу изузетно високе прецизности.МБЕ директно испарава изворе силицијума у ​​окружењу ултра високог вакуума, а атомски или молекуларни снопови се директно пројектују на супстрат ради раста.

Ⅲ. Специфичне примене технологије силицијумске епитаксије у производњи полупроводника

Технологија силицијумске епитаксије увелико је проширила опсег примене силицијумских материјала и незаобилазан је део производње многих напредних полупроводничких уређаја.

● ЦМОС технологија: У логичким чиповима високих перформанси (као што су ЦПУ-и и ГПУ-ови), епитаксијални силицијумски слој са ниским дозирањем (П− или Н−) често се узгаја на јако допираној (П+ или Н+) подлози. Ова структура епитаксијалне силиконске плочице може ефикасно потиснути ефекат затварања (Латцх-уп), побољшати поузданост уређаја и одржати ниску отпорност подлоге, што погодује проводљивости струје и дисипацији топлоте.

● Биполарни транзистори (БЈТ) и БиЦМОС: У овим уређајима, силицијумска епитаксија се користи за прецизну конструкцију структура као што су база или колекторски регион, а појачање, брзина и друге карактеристике транзистора се оптимизују контролом концентрације допинга и дебљине епитаксијалног слоја.

● Сензор слике (ЦИС): У неким апликацијама сензора слике, епитаксијалне силиконске плочице могу побољшати електричну изолацију пиксела, смањити преслушавање и оптимизовати ефикасност фотоелектричне конверзије. Епитаксијални слој обезбеђује чистију и мање дефектну активну област.

● Напредни процесни чворови: Како величина уређаја наставља да се смањује, захтеви за својства материјала постају све већи и већи. Технологија силицијумске епитаксије, укључујући селективни епитаксијални раст (СЕГ), користи се за узгој напетих силицијумских или силицијум германијумских (СиГе) епитаксијалних слојева у одређеним областима како би се побољшала мобилност носача и тиме повећала брзина транзистора.

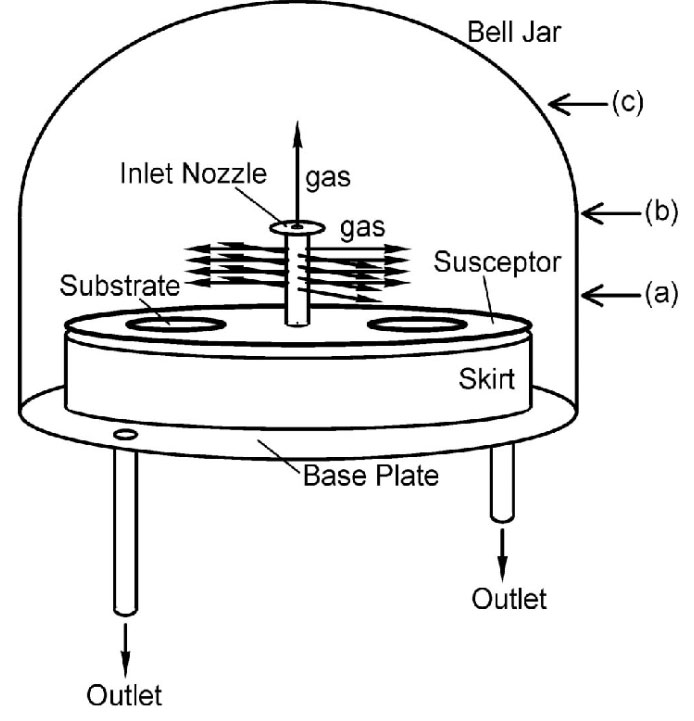

Хоризонтални епитаксијални сусцептор за силицијумску епитаксију

Ⅳ.Проблеми и изазови технологије силицијумске епитаксије

Иако је технологија силицијумске епитаксије зрела и широко коришћена, још увек постоје неки изазови и проблеми у епитаксијалном расту процеса силицијума:

● Контрола дефеката: Различити дефекти кристала као што су грешке у слагању, дислокације, линије клизања, итд. могу се генерисати током епитаксијалног раста. Ови недостаци могу озбиљно утицати на електричне перформансе, поузданост и рад уређаја. Контрола кварова захтева изузетно чисто окружење, оптимизоване процесне параметре и висококвалитетне подлоге.

● Уједначеност: Постизање савршене униформности дебљине епитаксијалног слоја и концентрације допинга на силиконским плочицама великих димензија (као што је 300 мм) је стални изазов. Неуједначеност може довести до разлика у перформансама уређаја на истој плочици.

● Аутодопинг: Током процеса епитаксијалног раста, допанти високе концентрације у супстрату могу ући у растући епитаксијални слој кроз дифузију гасне фазе или дифузију у чврстом стању, узрокујући да концентрација допинга у епитаксијалном слоју одступи од очекиване вредности, посебно близу границе између епитаксијалног слоја и супстрата. Ово је једно од питања које треба решити у процесу силицијумске епитаксије.

● Морфологија површине: Површина епитаксијалног слоја мора остати веома равна, а свака храпавост или површински дефекти (као што је замагљивање) ће утицати на накнадне процесе као што је литографија.

● Цост: У поређењу са обичним полираним силиконским плочицама, производња епитаксијалних силиконских плочица додаје додатне кораке процеса и улагања у опрему, што резултира већим трошковима.

● Изазови селективне епитаксије: У напредним процесима, селективни епитаксијални раст (раст само у одређеним областима) поставља веће захтеве за контролу процеса, као што је селективност брзине раста, контрола бочног прерастања итд.

Ⅴ.Закључак

Као кључна технологија припреме полупроводничког материјала, основна карактеристика јесилицијумска епитаксијаје способност прецизног узгоја висококвалитетних монокристалних епитаксијалних силицијумских слојева са специфичним електричним и физичким својствима на подлогама од монокристалног силикона. Кроз прецизну контролу параметара као што су температура, притисак и проток ваздуха у процесу силицијумске епитаксије, дебљина слоја и дистрибуција допинга могу се прилагодити потребама различитих полупроводничких апликација као што су ЦМОС, уређаји за напајање и сензори.

Иако се епитаксијални раст силицијума суочава са изазовима као што су контрола дефекта, униформност, самодопирање и цена, уз континуирани напредак технологије, силицијумска епитаксија је и даље једна од кључних покретачких снага за унапређење перформанси и функционалне иновације полупроводничких уређаја, а њена позиција у производњи епитаксијалне силицијумске плочице је незаменљива.
