Шта је стаклени угљеник? - Ветекстимицон

Гласни угљеник, такође познат као стаклени угљеник за кратак, је не-графитизовани угљеник који комбинује својства стакла икерамика. Направља га синтерирање полимеризованог органског прекурсора на високом температури у инертној гасној атмосфери. Будући да је црно током целог целог целог и има глатку површину сличан стаклу, то се зове стаклени угљеник.

Ⅰ. Материјалне предности и подручја примене

Стакло угљеник има низ одличних својстава и може се обрадити у разне облике, тако да има широк спектар проспеката пријаве:

● Отпорност на високу температуру: Стаклени угљеник се дуже време може користити у инертном гасу или вакууму на око 3000 ° Ц без крпеља. Погодан је за скоро све пригоде високог температуре као што су пирометар за заштиту цеви, системи за пуњење и делови високих температура;

● Отпорност на корозију: Стаклени угљеник је отпоран на све влажне средства за распадање, киселину и алкалије се топи и немају ефекат памћења. Може се користити у уобичајеној лабораторијској опреми и узораци анализе су без загађења;

● Топлотна проводљивост и не-влажење: Топлотна проводљивост стакленог угљеника је ~ 80В / (м▪ (м▪к), што је близу металног гвожђа. Може се користити у никаковима за топљење племенитих метала и легура титанијума и скрати време грејања и топљења; Његов невладивост такође елиминише проблем губитка материјала;

● Висока чистоћа и без честица: Стаклени угљеник је направљен у разбиље и чамце, који је идеалан материјал за производњу полуводича; Такође се може користити као делови ионских система имплантације и електрода система за етцхинг плазме итд.

● Добра проводљивост: Стаклени угљеници Електроде имају широк потенцијални распон који се може користити за проучавање неорганских супстанци у негативној потенцијалној зони и редокс реакције органских супстанци у позитивној потенцијалној зони; Научници су користили стаклене сензоре угљеника да би довршили волтамметријску анализу лекова и реализују ултра стабилне фотоелектроде у ултра стабилној перовскиту.

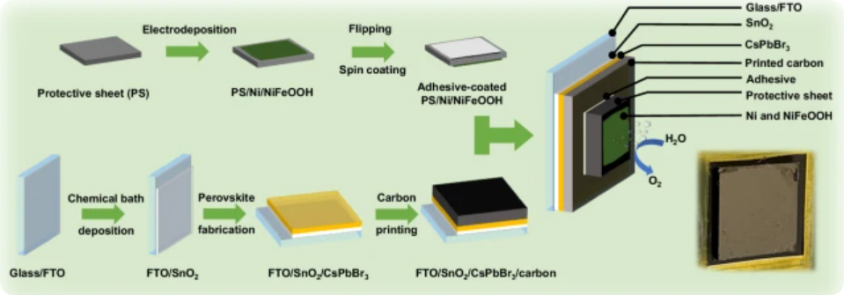

Шематски дијаграм процеса припреме перовските фотоаноде из стакленог угљеника и амортизера

Ⅱ. Истраживање материјалне структуре и својстава

Пошто је научници први синтетизирао стаклени угљеник 1962. године, проучавање структуре и својстава стакленог угљеника била је врућа тема у области угљеника. Гласних карбона је типична хибридизована структура угљеника СП2. Тип и стаклени угљеник формира се синтеровањем полимеризоване органске материје на температури испод 2000 ° Ц, а унутрашњост се углавном састоји од неуређених увијених графичких фрагмената; Стаклени угљеник типа ИИ је синтерован на вишој температури и је поремећени вишеслојни графикон тродимензионални матрица.

Са развојем техничких средстава, структурна еволуција и суштинска својства стакленог угљеника је даље откривена. Карлсрухер Институт Фур Тецхнологие Користи се у ситу преносне микроскопије високог резолуције (ХР-тем) да би се визуализовао структурирану еволуцију полимерне пиролизе у температурном опсегу од 500-1200 ° Ц. Резултати су показали да:

● Фуллеренес, снажно закривљени графички листови и мањи дводимензионални графички листови коегзистирају у стаклени угљеник са релативно великим величином и обликом, слагање (<10 слојевима) или међусобно повезани графички фрагменти;

● Микропоре у стаклени угљеник нису у потпуности приписани фуллеренским структурама, јер дистрибуција и пропорција структура фуллеренерићно зависе од површине узорка. За разлику од неколико слојева графичких структура, насумичних пора у 3Д узорцима рачун за већину;

● Графички фрагменти су међусобно повезани са Σ и π обвезницама, што резултира низом дужине Ц-Ц обвезница у стакленим угљеницама, а урођеним прстенима који нису шесточличници даље доводе до разноликости дужине веза;

● Графички фрагменти се не повећавају увек, а локална нестабилност на ниским температурама узрокује мањи пахуљице да се повремено одвоје или спајају са већим пахуљицама. Ј. Бауер и други из Карлсрухе Института за технологију користили су фотолиттографију за обраду полимерних саћа у мећу микро-јаких нано-стаклених угљеника са једним стубом краћим од 1 μм и пречник као малу од 200 анм, а затим је мале од 200нм; Материјална снага је висока као 3ГПА, што је приближно еквивалентно теоријској снази стакленог угљеника; Густина стаклене угљен-хонеи-тополошке структуре је само 0,6 г / цм³, постизање ефикасне снаге 1.2ГПА.

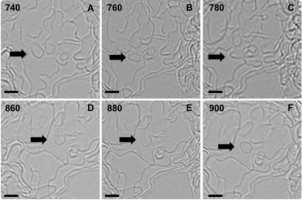

ВЕ слике миграције малих графичких пахуљица током пиролизе.

(А-Ц) кружна пахуљица одвојена од већих графичких блокова (стрелица 1);

(Д-Ф) пахуљице спојене са суседним материјалима на 780 ° Ц (стрелица 2). Бар скала: 2 нм.

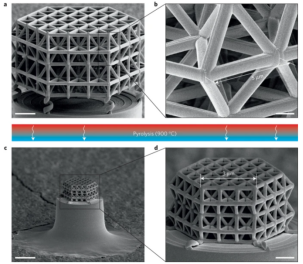

А, Б, полимерна структура пре пиролизе: укупна структура (а) и крупни план јединствене ћелије (Б);

Ц, Д, Нанолоттице се смањује изотропно на око 20% своје почетне величине током пиролизе.

Ⅲ. Изглед индустрије и проширење апликације

Лутон Електрохемија и Цхенруи Нови материјали постигли су домаћу припрему стаклених угљеника и постигла масовну производњу од 5 ул ултра танког стаклених производа.

Будући трендови развоја укључују:

● Схватите великим спектарма стаклене карбонске премазе, који се користе као изолациони материјали за пећи на расту кристала за решавање проблема топлотне теренске стабилности раста кристала СИЦ-а, уз смањење потрошње енергије за 20%;

● стаклени угљеник као биполарни материјал за горивне ћелије нових енергетских возила може повећати ефикасност батерије за 15%;

● Лагани стаклени карбонски композитни материјали (ρ <1.3г / цм³) користе се у млазницама ракетних мотора да увелике побољшају отпорност на температуру.

Получилацје водећи произвођач и добављач стаклених групних сировина у Кини. НашГАЦКЕИ ЦАРБОН пресвучен графит ЦруциблеИма широк спектар апликација у области полуводичке обраде и освојио је велико признање купаца у полуводичким напајањем као што су Европа, Америка, Јапан и Јужна Кореја. Добродошли да се консултујете са нама.
