Шта је СиЦ керамички чамац? Спецификације, материјали и апликације

У полупроводничким високотемпературним процесима, руковање, држање и термичка обрада плочица се ослањају на специјалну потпорну компоненту — чамац за плочице. Како температура процеса расте, а захтеви за чистоћом и контролом честица расту, традиционални чамци од кварцних плочица постепено откривају проблеме као што су кратак радни век, високе стопе деформације и слаба отпорност на корозију.Керамички чамци од силицијум карбида (СиЦ).појавили у овом контексту и постали кључни носилац у опреми за термичку обраду високог квалитета.

Силицијум карбид (СиЦ) је инжењерски керамички материјал који комбинује високу тврдоћу, високу топлотну проводљивост и одличну хемијску стабилност.СиЦ керамика, формирани високотемпературним синтеровањем, не само да показују супериорну отпорност на топлотни удар већ и одржавају стабилну структуру и величину у оксидирајућим и корозивним срединама. Као резултат тога, када се производи у облику чамца за плочице, може поуздано да подржи процесе високе температуре као што су дифузија, жарење и оксидација, што га чини посебно погодним за термичке процесе који раде на температурама изнад 1100°Ц.

1. Шта је СиЦ керамички чамац?

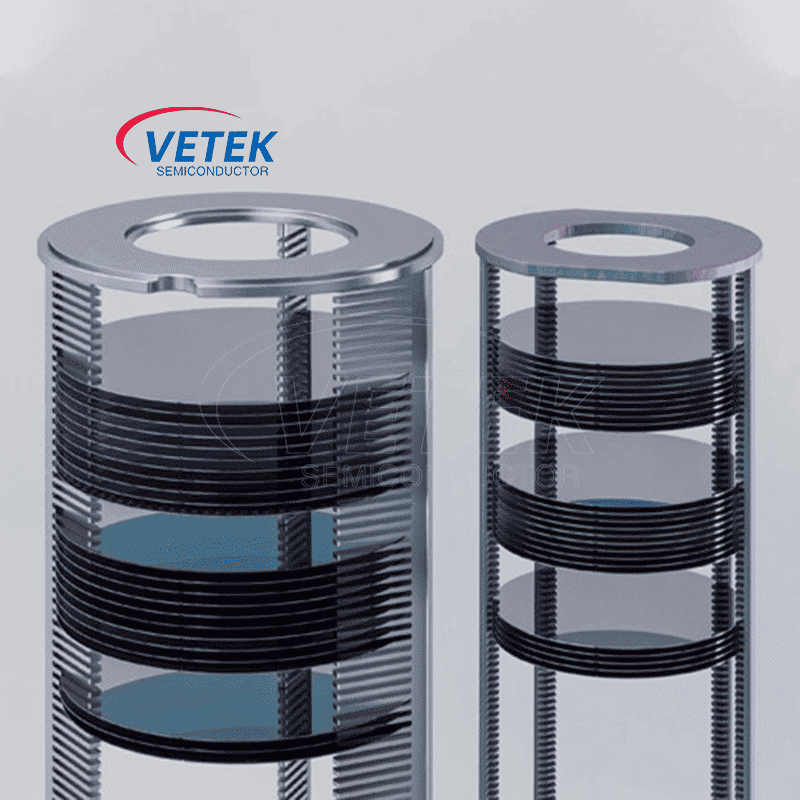

Структура чамаца за плочице је обично дизајнирана са вишеслојном, паралелном мрежном конфигурацијом, способном да држи десетине или чак стотине плочица истовремено. Предности СиЦ керамике у контроли коефицијената термичког ширења чине их мање склоним термичкој деформацији или микропукотинама током процеса повећања и смањења температуре на високим температурама. Поред тога, садржај металних нечистоћа може се строго контролисати, значајно смањујући ризик од контаминације на високим температурама. То их чини веома погодним за процесе који су изузетно осетљиви на чистоћу, као што је производња енергетских уређаја, СиЦ МОСФЕТ-а, МЕМС и других производа.

2. Кварц вс СиЦ вс Графитне плочице: Поређење материјала

У поређењу са традиционалним чамцима од кварцних плочица, керамички чамци од силицијум карбида обично имају век трајања 3-5 пута дужи под високим температурама, честим термичким условима циклуса. Њихова већа крутост и отпорност на деформације омогућавају стабилније поравнање плочице, што помаже у побољшању приноса. Што је још важније, СиЦ материјали одржавају минималне промене димензија током честих циклуса грејања и хлађења, смањујући ломљење ивица плочице или осипање честица узроковано деформацијом чамца.

3. Врсте материјала за чамце од силицијум карбида

Нису сви чамци за СиЦ плочице произведени од исте врсте керамике. Различити путеви производње производе различите микроструктуре и карактеристике перформанси.

3.1 Рекристализовани силицијум карбид (РСиЦ)

Рекристализовани СиЦ се користи у пројектованим керамичким компонентама на високим температурама. У зависности од класе, може показати значајну отворену порозност, што се мора узети у обзир приликом процене контаминације, чишћења и компатибилности процеса.

3.2 Синтеровани силицијум карбид (ССиЦ)

Синтеровани СиЦ без притиска може да обезбеди густу керамичку структуру са високом тврдоћом, механичком чврстоћом и добрим термичким перформансама. Стварна својства зависе од формулације, процеса синтеровања и квалитета материјала.

3.3 Реакционо везани силицијум карбид (РБСиЦ / СиСиЦ)

Реакционо везан СиЦ генерално садржи заосталу фазу силицијума. Ово може утицати на максималну радну температуру и хемијску компатибилност, тако да не треба претпоставити да су његове радне границе идентичне онима за РСиЦ или ССиЦ.

3.4 Носачи графитних плочица обложени СиЦ-ом

Носач графитних плочица обложен СиЦ-ом је другачија конструкција од монолитног СиЦ керамичког чамца за плочице.

Користи графитну подлогу заштићену нанесеним СиЦ премазом. Такви дизајни могу понудити предности у специфичним окружењима за термичку обраду, али интегритет премаза, изложене ивице и потенцијална контаминација морају бити процењени.

4. Изгледи за будућност

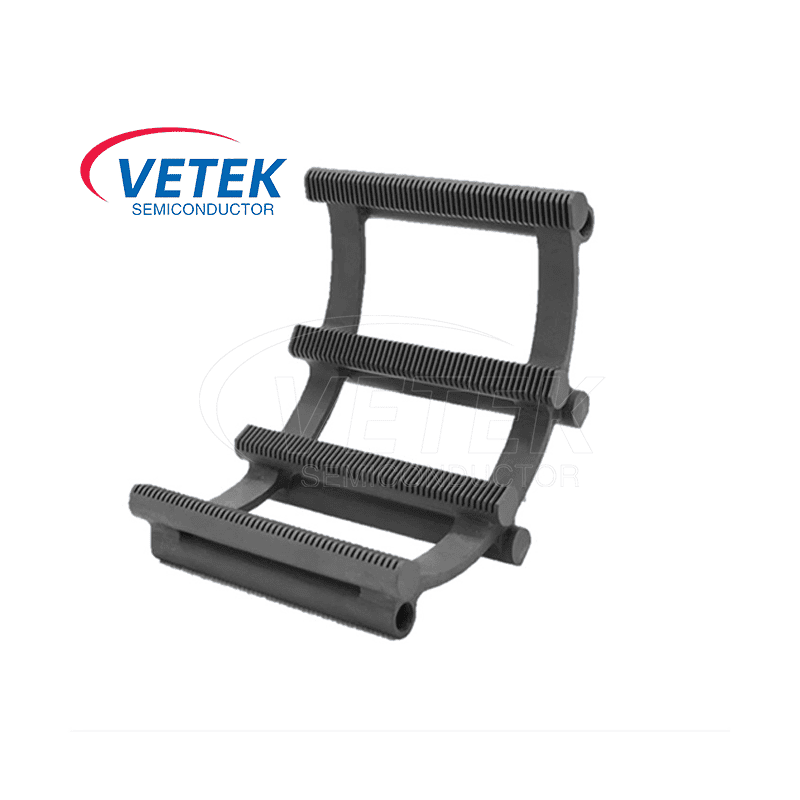

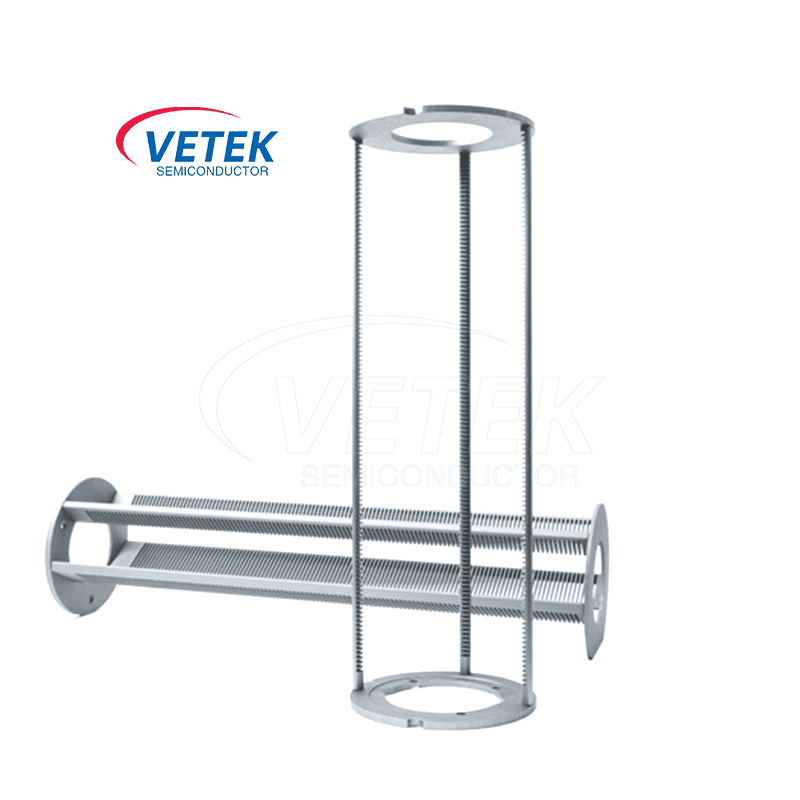

У индустријским применама, керамичке плочице од силицијум карбида постепено постају преферирани избор за произвођаче врхунске опреме у процесима термичке обраде, од традиционалних силицијумских уређаја до полупроводничких материјала треће генерације. Они нису само погодни за различите термичке опреме за обраду, као што су вертикалне цевне пећи и хоризонталне пећи за оксидацију, али њихов стабилан учинак у високотемпературном, високо корозивном окружењу такође пружа јаче гаранције за конзистентност процеса и капацитет опреме.

Постепена популаризација керамичких чамаца од силицијум карбида означава убрзање напредних керамичких материјала који продиру у основне компоненте полупроводничке опреме. У поређењу са традиционалним кварцним материјалима, њихове предности у стабилности при високим температурама, структурној крутости и отпорности на топлотни замор пружају поуздану материјалну основу за континуирану еволуцију виших температура и строжих прозора процеса. Тренутно, 6-инчни и 8-инчни керамички чамци од силицијум карбида се широко користе у процесима термичке обраде масовне производње енергетских уређаја у индустрији полупроводника.

Спецификација од 12 инча се постепено уводи у врхунске процесе и напредне производне линије, постајући важан правац за следећу фазу сарадње опреме и материјала. Истовремено, чамци од 2-4 инча и даље играју улогу у истраживачким платформама и специфичним процесним сценаријима, као што су обрада ЛЕД подлоге и верификација процеса. Керамичке плочице од силицијум карбида ће показати веће предности у стабилности, контроли величине и капацитету плочице, покретајући континуирану еволуцију сродне технологије керамичких материјала.

ФАКс

1. Која је главна функција чамца за наполитанке?

Чамац за плочице држи полупроводничке плочице на тачно распоређеним позицијама током обраде у пећи. Његове главне функције су механичка подршка, поравнавање плочице и компатибилност са термичким и хемијским процесним окружењем.

2. Која је разлика између СиЦ чамца и кварцног чамца?

СиЦ керамичке плочице обично пружају већу топлотну проводљивост и већу механичку способност при високим температурама за одговарајуће класе. Чамци од кварцних плочица имају много нижу термичку експанзију и широко се користе у утврђеним процесима чистих полупроводничких пећи. Пожељни материјал зависи од услова рада.

3. Коју температуру може да издржи СиЦ керамички чамац?

Не постоји једно ограничење температуре за све керамичке чамце од СиЦ. Максимална радна температура зависи од квалитета СиЦ, атмосфере у пећи, механичког оптерећења, трајања излагања и термичког циклуса. Готова компонента мора бити квалификована за предвиђене услове процеса.

4. Да ли су СиЦ чамци погодни за дифузију и оксидацију?

Да, одговарајуће одабране и квалификоване СиЦ керамичке плочице могу се користити у апликацијама за дифузију и оксидацију. Морају се проверити хемија материјала, чистоћа површине, механички дизајн и компатибилност са процесним гасовима.

5. Могу ли се СиЦ керамички чамци за плочице прилагодити?

Чамци за плочице могу бити пројектовани за различите конфигурације пећи, димензије плочице, број утора, нагибе и геометрије носача, у зависности од производне изводљивости и валидације дизајна.

6. Која је разлика између чврстих СиЦ и графитних чамаца обложених СиЦ-ом?

Чамци од чврсте СиЦ керамичке плочице користе керамичко тело, док носачи графита обложени СиЦ користе графитну подлогу са заштитним СиЦ слојем. Њихов топлотни одговор, механизми квара, ризици од контаминације и ограничења услуге су различити.

7. Шта узрокује стварање честица у чамцима?

Потенцијални узроци укључују механичку абразију, неодговарајућу геометрију контакта са плочицама, таложење филма, термичка оштећења, површинске дефекте и контаминацију током руковања или чишћења. Анализа основног узрока треба да узме у обзир материјал носача и стварни процес пећи.
