Шта је графички суцептор СИЦ-а?

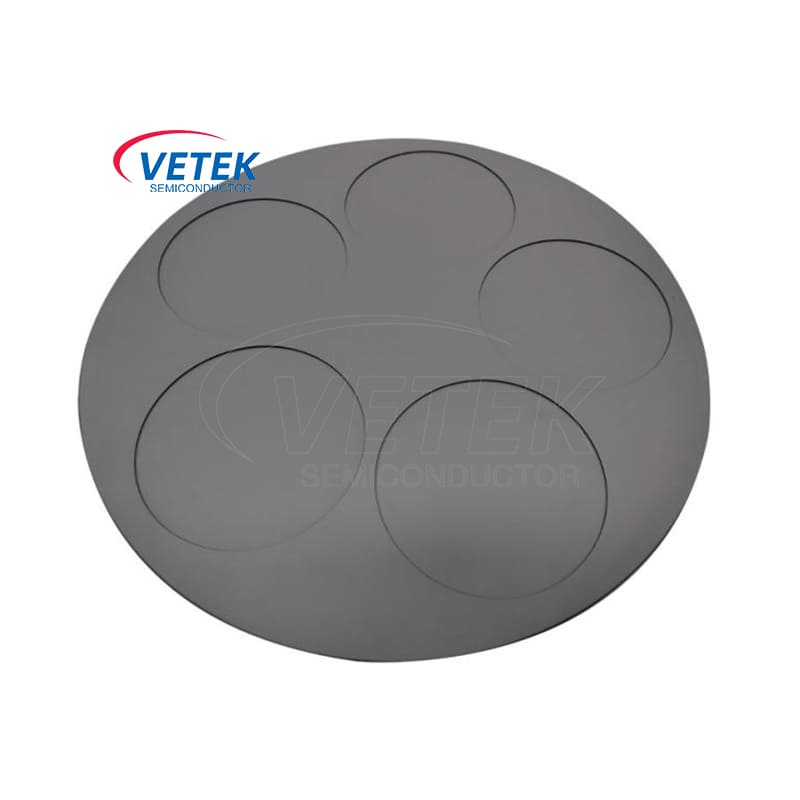

Слика 1.Сиц-пресвучен графички суцептор

1. Епитаксијални слој и његова опрема

Током процеса преноса маштања, морамо даље да изградимо епитаксијални слој на неким подлогама за вафлу да олакша производњу уређаја. Епитакти се односи на поступак растућег новог једног кристала на једну кристалну подлогу која је пажљиво обрађена резањем, брушењем и полирањем. Нови појединачни кристал може бити исти материјал као супстрат, или другачији материјал (хомоепитаксаксија или хетероепитаксија). Пошто нови једноструки кристални слој расте уз фазу кристалне подлоге, то се назива епитаксијални слој, а производња уређаја се врши на епитаксијалном слоју.

На пример, аГаас ЕпитакАКСИАЛСлој је припремљен на силиконском подлози за ЛЕД уређаје који емитују светлост; аСиц ЕпитакАКСИАЛСлој се узгаја на проводљиве СИЦ супстрат за изградњу СБД, МОСФЕТ-а и других уређаја у моћи апликација; Ган епитаксијални слој је направљен на полупролијној супстрат СИЦ-у на даљим уређајима за производњу као што су ХЕМТ у радиофреквенцијским апликацијама као што су комуникација. Параметри као што су дебљина СИЦ епитаксијалних материјала и концентрације носача позадине директно одређују различита електрична својства СИЦ уређаја. У овом процесу не можемо без хемијске опреме за уклањање паре (ЦВД).

Слика 2. Начини раста епитаксија

2 Важност СИЦ-а премазаног графитног суцептора у Опрема ЦВД

У Опрема ЦВД-а не можемо да постављамо подлогу директно на метал или једноставно на базу за епитаксијајући таложење, јер укључује много фактора као што су смер протока гаса (водоравни, вертикални), температура, притисак, фиксација и контаминант. Стога морамо да користимо суцептор (носач вафера) Поставите подлогу на ладицу и користите ЦВД технологију да бисте на њему обављали таложење епитаксија. Овај суцептор је графички суцептор премазан сички (који се такође назива и лежиште).

2.1 Примјена СИЦ-а пресвлаченог суцептора у моквдској опреми

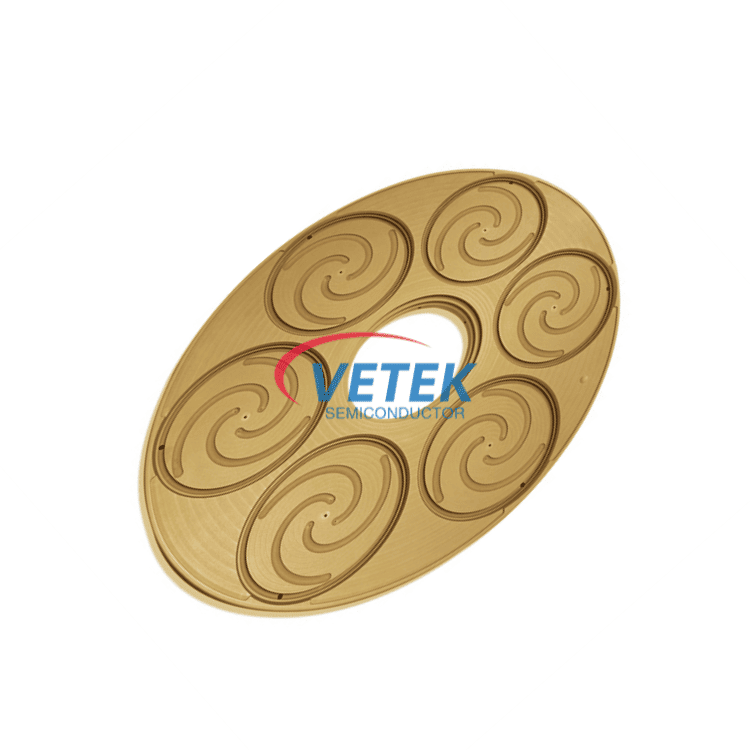

ГРАФИИТНИ СУППЕЦЕР СИЦ пресвучени игра кључну улогу уОкруга за склапање метала органске хемијске паре (МОЦВД)да подржи и топлоте појединачне кристалне подлоге. Термичка стабилност и топлотна уједначеност овог суцептора су пресудни за квалитет епитаксијалних материјала, тако да се сматра неопходним основним компонентама у МОЦВД опреми. Метална органска хемијска технологија паре (МОЦВД) тренутно се широко користи у епитаксијалном расту ГАН танких филмова у плавим ЛЕД-у, јер има предности једноставног рада, контролисане стопе раста и високе чистоће.

Као једна од основних компоненти у МоцВД опреми, Ветек Семицондуцтор Графит Суцептор је одговоран за подршку и грејање појединачних кристалних подлога, што директно утиче на униформност и чистоћу танких филмских материјала, а самим тим и на тај начин је повезан са квалитетом припрема и квалитета кафића. Како се повећава број употреба и промени радног окружења, графитни суцептор је склон носио и стога се класификује као потрошни.

2.2. Карактеристике СИЦ-а премазаног графитног суцептора

Да би се задовољиле потребе МОЦВД опреме, премаз потребан за графитни срп мора имати специфичне карактеристике за испуњавање следећих стандарда:

✔ Добра покривеност: СИЦ премаз мора у потпуности да покрије суцепт и има висок степен густине да спречи оштећење у корозивном гасној средини.

✔ Снага високог везивања: Премаз треба да буде чврсто повезан са суцептом и није лако пасти након вишеструког циклуса високе температуре и ниске температуре.

✔ Добра хемијска стабилност: Премаз мора имати добру хемијску стабилност како би се избегло неуспех у високом температуру и корозивној атмосфери.

2.3 Потешкоће и изазови у одговарајућим графитним и силицијумним карбидним материјалима

Силиконски карбид (СИЦ) добро се изводи у ГАН епитакксијалној атмосфери због његових предности као што су отпорност на корозију, висока топлотна проводљивост, топлотни отпорност на ударце и добра хемијска стабилност. Коефицијент топлотног експанзије је сличан ономе графита, што га чини преферираним материјалом за графитне премазачке премазе.

Међутим, на крају крајева,графитисилицијум карбидДа ли су два различита материјала, а и даље ће бити ситуације у којима превлака има кратак радни век, лако је пасти и повећава трошкове због различитих коефицијената топлотне експанзије.

3. Технологија за превлачење

3.1. Заједничке врсте сиц

Тренутно уобичајени типови СИЦ-а укључују 3Ц, 4Х и 6Х, а различите врсте СИЦ-а су погодне за различите сврхе. На пример, 4Х-СИЦ је погодан за производњу уређаја за високе напајање, 6Х-СИЦ је релативно стабилно и може се користити за оптоелектронске уређаје, а 3Ц-СИЦ се може користити за припрему ГАН епитакАксијалних слојева и производња СИЦ-ГАН РФ уређаја ГАН-у. 3Ц-СИЦ се такође обично назива β-сиц, који се углавном користи за танке филмове и материјале за облагање. Стога је β-сиц тренутно један од главних материјала за премазе.

3.2.СИЛИЦОН ЦАРБИДЕ ЦОАТИНГметода припреме

Много је опција за припрему силицијумних карагидних премаза, укључујући методу гел-соли, метода прскања, метода прскања ионске греде, хемијска метода реакције паре (ЦВР) и хемијску методу таложења паре (ЦВР). Међу њима је хемијска метода таложења паре (ЦВД) тренутно главна технологија за припрему СИЦ премаза. Ова метода депонизује СИЦ премазе на површини подлоге кроз реакцију гасова фазе, која има предности блиског лепљења између премаза и подлоге, побољшање отпорности на оксидацију и отпорност на аблацију супстрата.

Метода синтеровања високе температуре, постављањем графитне супстрате у праху уграде и синтеровање на високом температури под инертном атмосфером, коначно формира СИЦ премаз на површини супстрата, која се назива методом уградње. Иако је ова метода једноставна, а премаз је чврсто везан за подлогу, уједначеност премаза у смеру дебљине је лоша, а рупе су склоне да се појаве, што смањује отпорност на оксидацију.

✔ Метода прскањаУкључује прскање течних сировина на површини графитне супстрате, а затим учвршћује сировине на одређеној температури да би се формирао премаз. Иако је ова метода ниска цена, премаз је слабо везан за подлогу, а премаз има лошу униформност, танку дебљину и лошу отпорност на оксидацију и обично захтева додатно лечење.

✔ ИОН технологија прскања гредекористи ионско пиштољ за прскање да спреје растало или делимично растопљени материјал на површину графитне супстрате, који се тада учвршћује и обвезнице да формира премаз. Иако је операција једноставна и може произвести релативно густ превлачење силицијум-карбида, премаз је лако пробити и имати лошу отпорност на оксидацију. Обично се користи за припрему висококвалитетних СИЦ композитних премаза.

✔ Метода Сол-Гел, Ова метода укључује припрему једноличног и провидног соличног раствора, наношење на површину подлоге, а затим сушење и синтеровање за формирање премаза. Иако је операција једноставна и цена је ниска, припремљени премаз има ниску топлотну отпорност на ударце и склони се пуцању, па је њен асортиман примене ограничен.

✔ Хемијска технологија реакције паре (ЦВР): ЦВР користи СИ и СИО2 прах да би генерисали Сио паре и формира СИЦ премаз хемијском реакцијом на површини супстрата угљеног материјала. Иако се може припремити чврсто повезани премаз, потребна је већа реакциона температура и трошак је висок.

✔ Хемијска таложење паре (ЦВД): ЦВД је тренутно најпотребнија технологија за припрему СИЦ-ова премаза, а СИЦ премаз се формирају гасним фазним реакцијама на површини супстрата. Премаз припремљен овим поступком уско је повезан са подлогом, што побољшава отпорност на подлогу и отпорност на аблацију, али захтева дуго време одлагања, а реакциони гас може бити токсичан.

Слика 3.Хемијска дијаграма паре

4. Тржишна конкуренција иТо полуводичТехнолошке иновације

На тржишту подлоге СИЦ премазаним графитом, страни произвођачи су почели раније, са очигледним водећим предностима и вишим тржишним удјелом. Међународно, Ксицард у Холандији, СГЛ у Немачкој, Тоио Тансо у Јапану и Мемц у Сједињеним Државама су маинстреам добављачи и они у основи монополизују међународно тржиште. Међутим, Кина је сада пробила кроз основну технологију равномерних растућих сичких премаза на површини графичних супстрата, а његов квалитет су верификовали домаће и стране купце. Истовремено, такође има одређене конкурентне предности у цени, што може да испуни захтеве МОЦВД опреме за употребу СИЦ-ова графичних подлога.

Семицондуктор Ветек је ангажовано у истраживању и развоју у пољуСиц премазиВише од 20 година. Стога смо покренули исту технологију тампон слојева као СГЛ. Посебном технологијом прерађивања може се додати пуферски слој између графитног и силицијумског карбида да би се повећао живот радника за више од два пута.
