Шта је висока чистоћа порозна графита?

Последњих година захтеви за перформансе за електроничке уређаје за напајање у погледу потрошње енергије, запремине, ефикасности итд. Постали су све већи. Сиц има већи опсег, већу снагу поља, већу топлотну проводљивост, вишу засићену електронску мобилност и вишу хемијску стабилност, што надокнађује недостатке традиционалних полуводичких материјала. Како у великој мери расти кристале СИЦ-а и у великој мери је одувек био тежак проблем и увођење велике чистоћеПороус графитПоследњих година је ефикасно побољшало квалитетСић Појединачни раст кристала.

Типична физичка својства Ветек полуводича порозних графита:

Висока чистоћа порозна графит за раст појединачног кристала СИЦ-а путем ПВТ методе

Ⅰ. ПВТ метода

ПВТ метода је главни поступак за узгој појединачних кристала СИЦ-а. Основни процес раста Цристал СИЦ-а подељен је у сублимацију распада сировина на високом температури, транспорт гасних фаза супстанци под деловањем температуре градијента и рекристализацију раста гасних фаза на семеном кристалу. На основу тога, унутрашњост Црквићних је подељена на три дела: подручје сировине, шупљина раста и семенско кристал. У пределу сировина топлота се преноси у облику топлотног зрачења и топлотне проводљивости. Након загревања, СИЦ сировине се углавном разграђују следећим реакцијама:

Сиц (с) = си (г) + ц (с)

2сиц (с) = си (г) + сиц₂(г)

2сиц (с) = ц (с) + си₂Ц (г)

У области сировине температура се смањује од близине крњеве зида на површину сировине, односно температуре сировине ивице> Сировина за унутрашњу температуру> Температура сировине, што је резултирајући аксијалним и радијалним температурама, чија ће величина раста кристалног утицаја на раст кристалног утицаја на раст кристалног утицаја на раст кристалног утицаја на раст кристала. Под акцијом горе наведеног градијента температуре, сировина ће почети графитизовати у близини скученог зида, што резултира променама материјалних протока и порозности. У комори за раст, гасовита супстанца произведена у подручју сировина преносе се до положаја семена кристала који је покренут градијент аксијалне температуре. Када је површина графитског лончића не прекривена посебним премазом, гасовитим супстанцама ће реаговати са крњевом површином, кородирајући графитску крхку током промене односа Ц / СИ у комори за раст. Топлина у овој области углавном се преноси у облику топлотног зрачења. На положају семена кристала, гасовитим супстанцама СИ, СиЦЦ, СИЦ2 итд. У комори за раст налазе се у надзореном стању због ниске температуре на кристалу семена и депоновање и раст се јављају на површини кристала семена. Главне реакције су следеће:

И₂Ц (г) + сиц₂(г) = 3сиц (с)

Си (г) + сиц₂(г) = 2сиц (с)

Сценарији апликацијевисока чистоћа порозна графита у једном кристалном расту СИЦ-аПећи у вакууму или инертним гасовима до 2650 ° Ц:

Према истраживању књижевности, висока чистоћа порозна графита је веома корисна у расту појединог кристала сића. Упоредили смо на окружење раста СИЦ појединачног кристала са и без и безвисока чистоћа порозна графита.

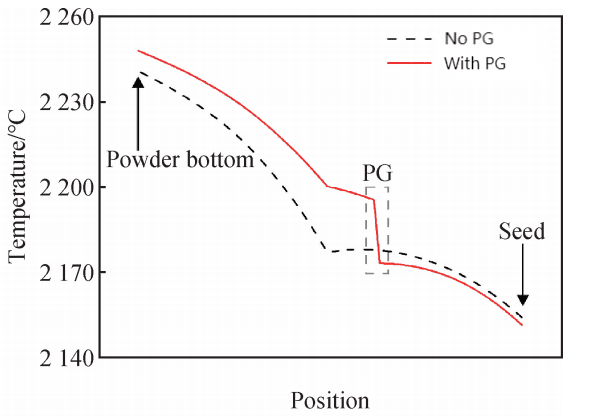

Temperature variation along the center line of the crucible for two structures with and without Пороус графит

У пределу сировина, горња и доња температурна разлика у две структуре су 64,0 и 48,0 ℃ респективно. Врхунска и доња температурна разлика од високе чистоће порозне графит је релативно мала, а аксијална температура је уједначена. Укратко, висока чистоћа порозна графита прво представи улогу топлотне изолације, што повећава укупну температуру сировина и смањује температуру у комори за раст, што погодује пуном сублимацији и распадању сировина. Истовремено, аксијалне и радијалне разлике температуре у области сировина се смањују и уједначеност унутрашње дистрибуције температуре је побољшана. Помаже да се суштини брзо и равномерно расту.

Поред ефекта температуре, висока чистоћа порозна графита ће такође променити брзину протока гаса у сићу појединачно кристалној пећи. То се углавном одражава у чињеници да ће висока чистоћа порозна графита успорити брзину протока материјала на ивици, стабилизација протока гаса током раста појединачних кристала сића.

Ⅱ. Улога високе чистоће порозне графите у пећи појединачно кристално кристално

У пећи на једном кристалном кристалу са високим чистоћим порозним графитом, транспорт материјала је ограничен високим чистоћим порозним графитом, интерфејс је веома уједначен и не постоји ивица у интерфејсу раста. Међутим, раст се СИЦ кристала у сличној пећи раста кристала са високим чистоћим порозним графитом је релативно спор. Стога, за кристално сучеље, увођење високе чистоће порозне графите ефективно сузбија високу брзину протока узрокованог ивицама, чинећи тако да је сички кристал равномерно растао.

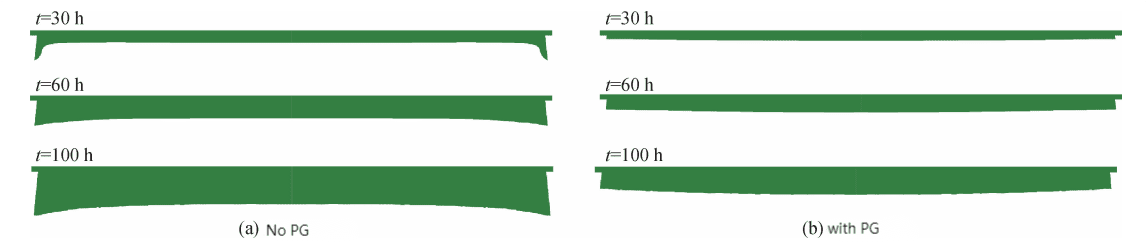

Интерфејс се временом мења током раста појединачних кристала са и без високе чистоће порозне графите

Због тога је висока чистоћа порозна графита ефикасна средства за побољшање окружења раста и оптимизирајући квалитет кристала.

Порозна графитна плоча је типична употреба облика порозног графита

Схематски дијаграм СИЦ јединствене припреме кристала помоћу порозне графитне плоче и ПВТ методаЦВДСићсирови материјалод разумевања полуводича

Предност Ветек Семицондуцтор лаже у свом снажном техничком тиму и одличном сервисном тиму. Према вашим потребама, можемо прилагодити погоданhигх-чистоћапорозни графитeПроизводи за вас који вам помаже да се постигнете велики напредак и предности у појединачном индустрији раста кристала.
