Унутар производње чврстих ЦВД СиЦ фокусних прстенова: од графита до делова високе прецизности

У свету производње полупроводника са високим улозима, где прецизност и екстремна окружења коегзистирају, прстенови за фокусирање од силицијум карбида (СиЦ) су незаменљиви. Познате по својој изузетној топлотној отпорности, хемијској стабилности и механичкој чврстоћи, ове компоненте су критичне за напредне процесе јеткања плазмом.

Тајна њихових високих перформанси лежи у технологији чврстог ЦВД-а (хемијско таложење паре). Данас вас водимо иза кулиса да истражите ригорозно производно путовање — од сировог графитног супстрата до високопрецизног „невидљивог хероја“ фабрике.

И. Шест основних фаза производње

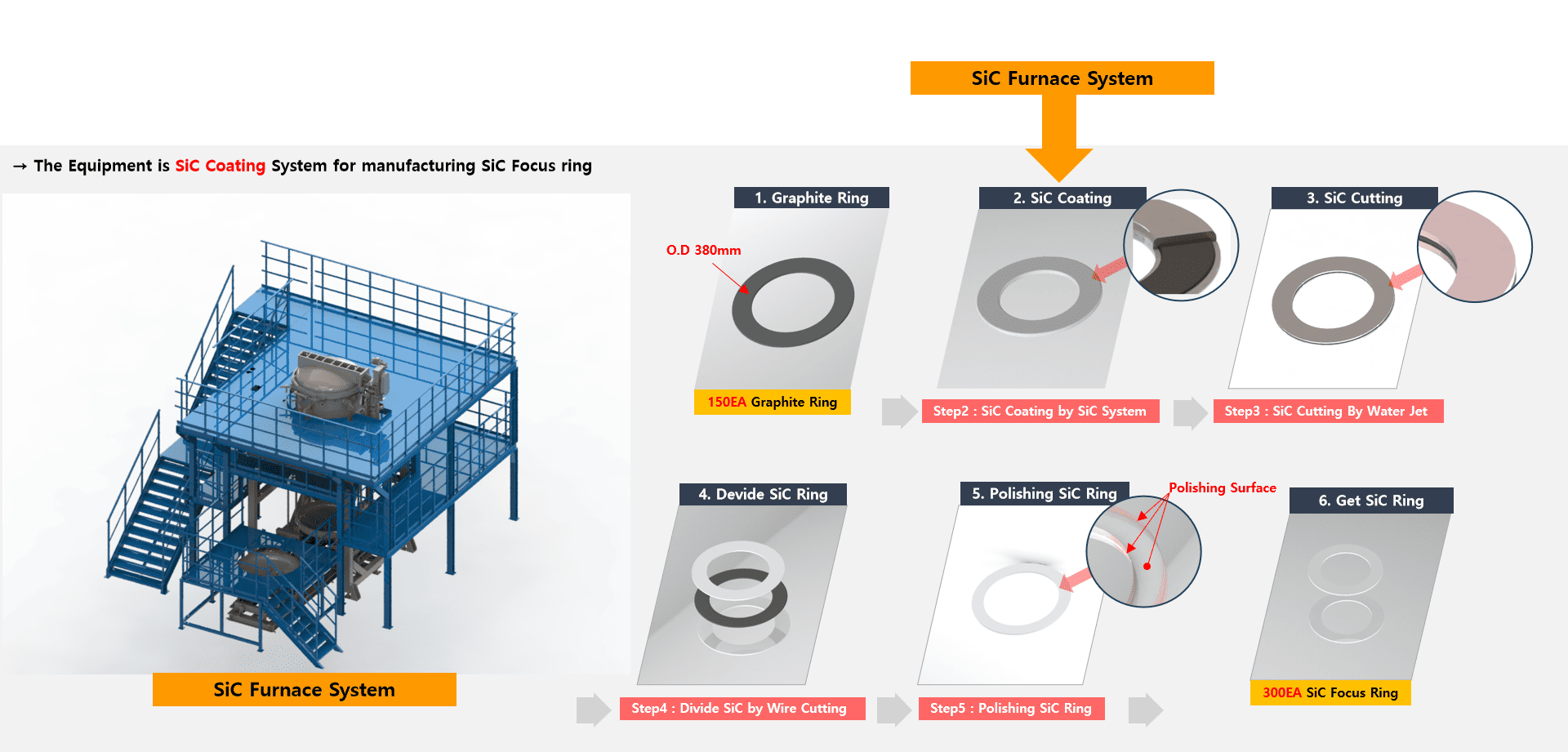

Производња чврстих ЦВД СиЦ фокусних прстенова је високо синхронизован процес у шест корака:

• Предтретман графитне подлоге
• Наношење СиЦ премаза (основни процес)
• Резање и обликовање воденим млазом
• Одвајање жице-сечења
• Прецизно полирање
• Коначна инспекција квалитета и прихватање

Кроз зрели систем управљања процесом, свака серија од 150 графитних супстрата може дати приближно 300 готових СиЦ фокусних прстенова, показујући високу ефикасност конверзије.

ИИ. Техничко дубоко зарон: од сировог материјала до готовог дела

1. Припрема материјала: одабир графита високе чистоће

Путовање почиње одабиром врхунских графитних прстенова. Чистоћа, густина, порозност и тачност димензија графита директно утичу на адхезију и униформност накнадног СиЦ премаза. Пре обраде, свака подлога се подвргава тестирању чистоће и верификацији димензија како би се осигурало да нула нечистоћа омета таложење.

2. Наношење премаза: Срце чврстог ЦВД-а

ЦВД процес је најкритичнија фаза, која се спроводи у специјализованим системима СиЦ пећи. Подељен је у две захтевне фазе:

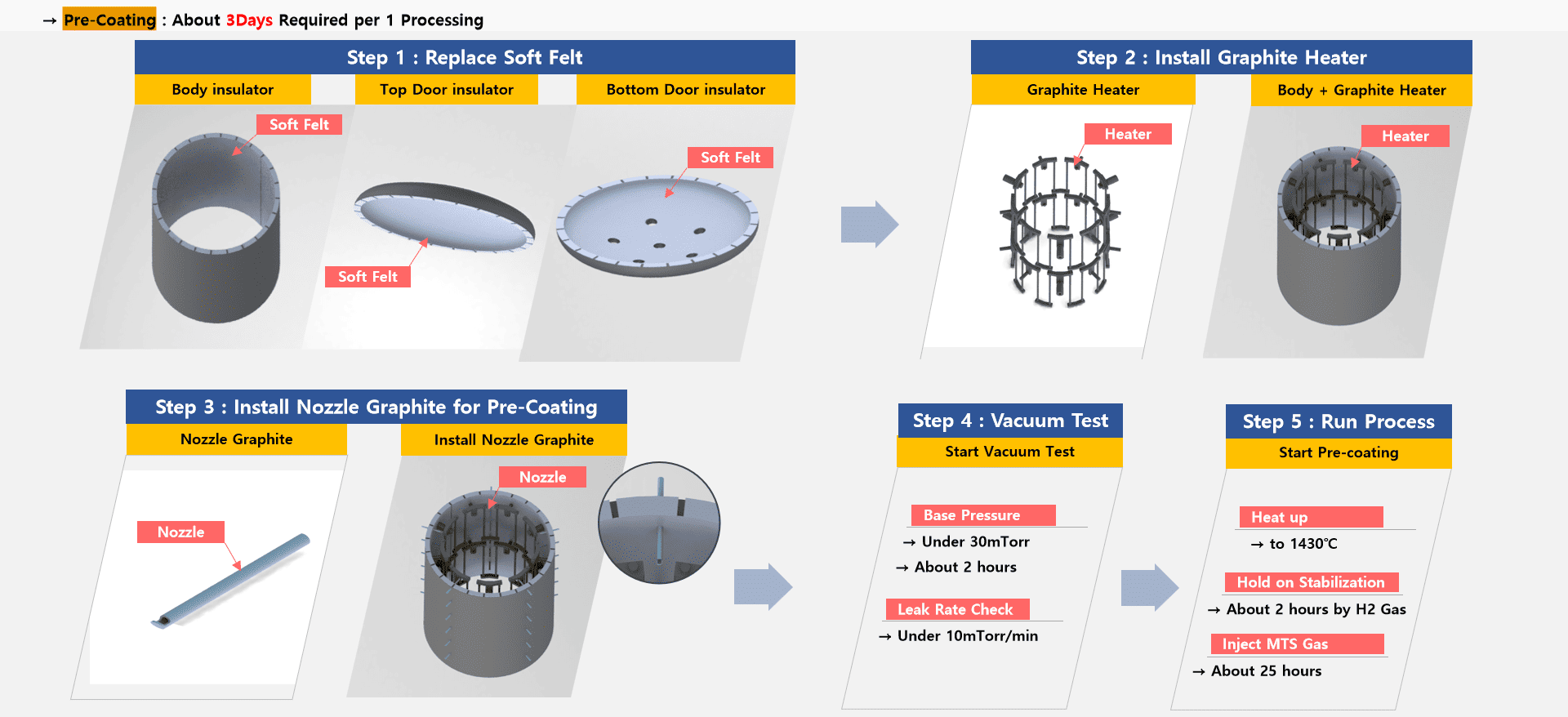

(1) Процес претходног премаза (~3 дана/серија):

• Подешавање: Замените мекану изолацију од филца (горњи, доњи и бочни зидови) да бисте обезбедили топлотну конзистентност; уградити графитне грејаче и специјализоване млазнице за претходно премазивање.
• Вакуум и тестирање цурења: Комора мора да достигне основни притисак испод 30 мТорр са стопом цурења испод 10 мТорр/мин да би се спречило микро-цурење.
• Почетно таложење: Пећ се загрева на 1430°Ц. После 2 сата стабилизације атмосфере Х₂, МТС гас се убризгава 25 сати да би се формирао прелазни слој који обезбеђује супериорно везивање за главни премаз.

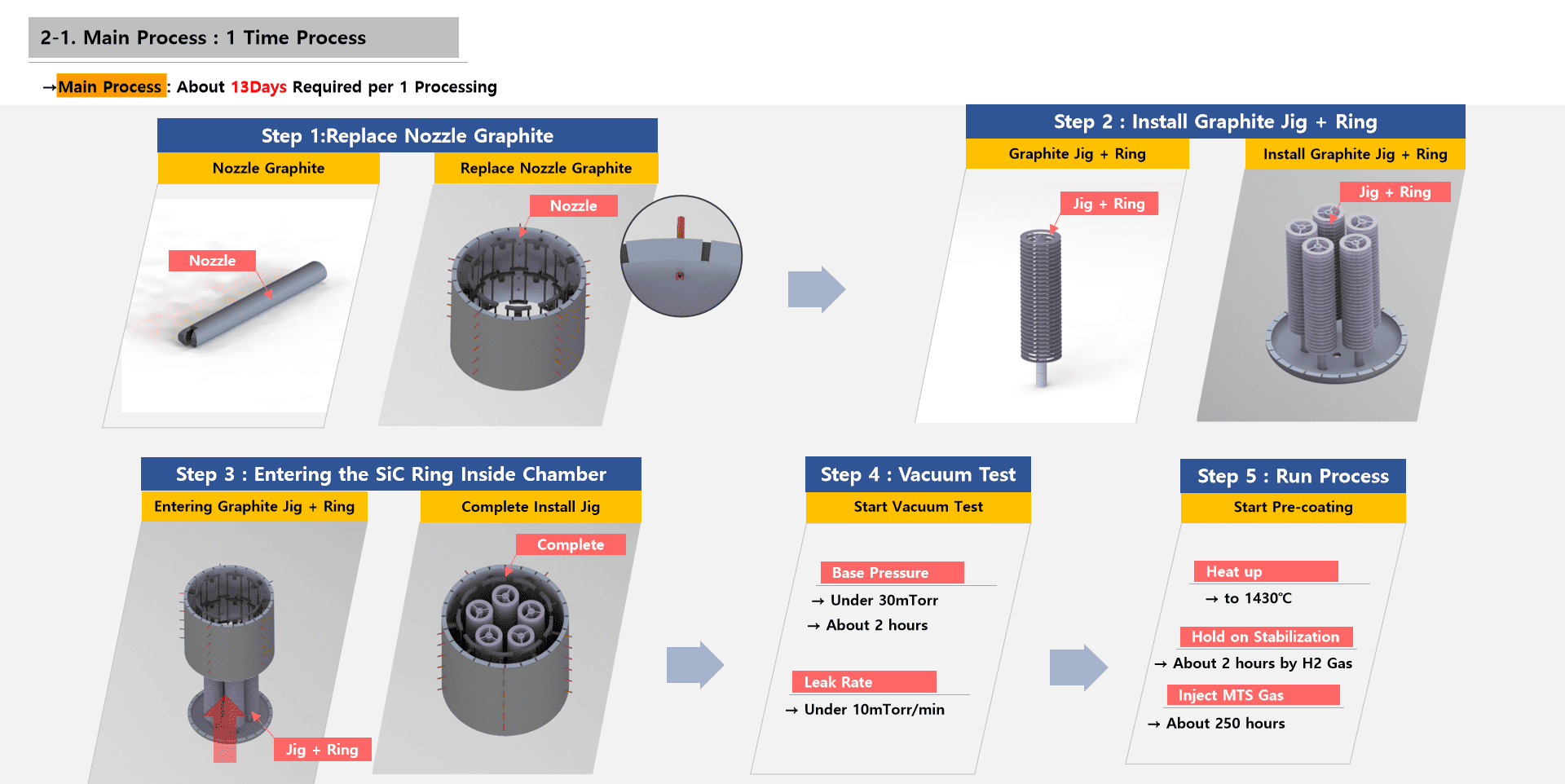

(2) Процес главног премаза (~13 дана/серија):

• Конфигурација: Поново подесите млазнице и уградите графитне наставке са циљним прстеновима.
• Секундарна вакуумска инспекција: Спроведен је ригорозан секундарни вакуумски тест како би се гарантовало да окружење за таложење остаје савршено чисто и стабилно.
• Одржив раст: Одржавајући 1430°Ц, МТС гас се убризгава приближно 250 сати. Под овим високотемпературним условима, МТС се разлаже на атоме Си и Ц, који се полако и равномерно таложе на површину графита. Ово ствара густ, непорозни СиЦ премаз — заштитни знак солидног ЦВД квалитета.

3. Обликовање и прецизно одвајање

• Резање воденим млазом: Млазнице воде под високим притиском врше почетно обликовање, уклањајући вишак материјала да би се дефинисао груби профил прстена.
• Резање жице: Прецизно сечење жице раздваја расути материјал у појединачне прстенове са прецизношћу до нивоа микрона, обезбеђујући да испуњавају строге толеранције инсталације.

4. Завршна обрада: Прецизно полирање

Након сечења, СиЦ површина се подвргава полирању да би се елиминисале микроскопске грешке и текстуре обраде. Ово смањује храпавост површине, што је од виталног значаја за минимизирање интерференције честица током процеса плазме и обезбеђивање доследног приноса плочице.

5. Завршна инспекција: Валидација заснована на стандарду

Свака компонента мора проћи ригорозне провере:

• Тачност димензија (нпр. толеранција спољног пречника од ±0,01 мм)
• Дебљина и уједначеност премаза
• храпавост површине
• Скенирање хемијске чистоће и дефеката

ИИИ. Екосистем: интеграција опреме и гасни системи

1. Кључна конфигурација опреме

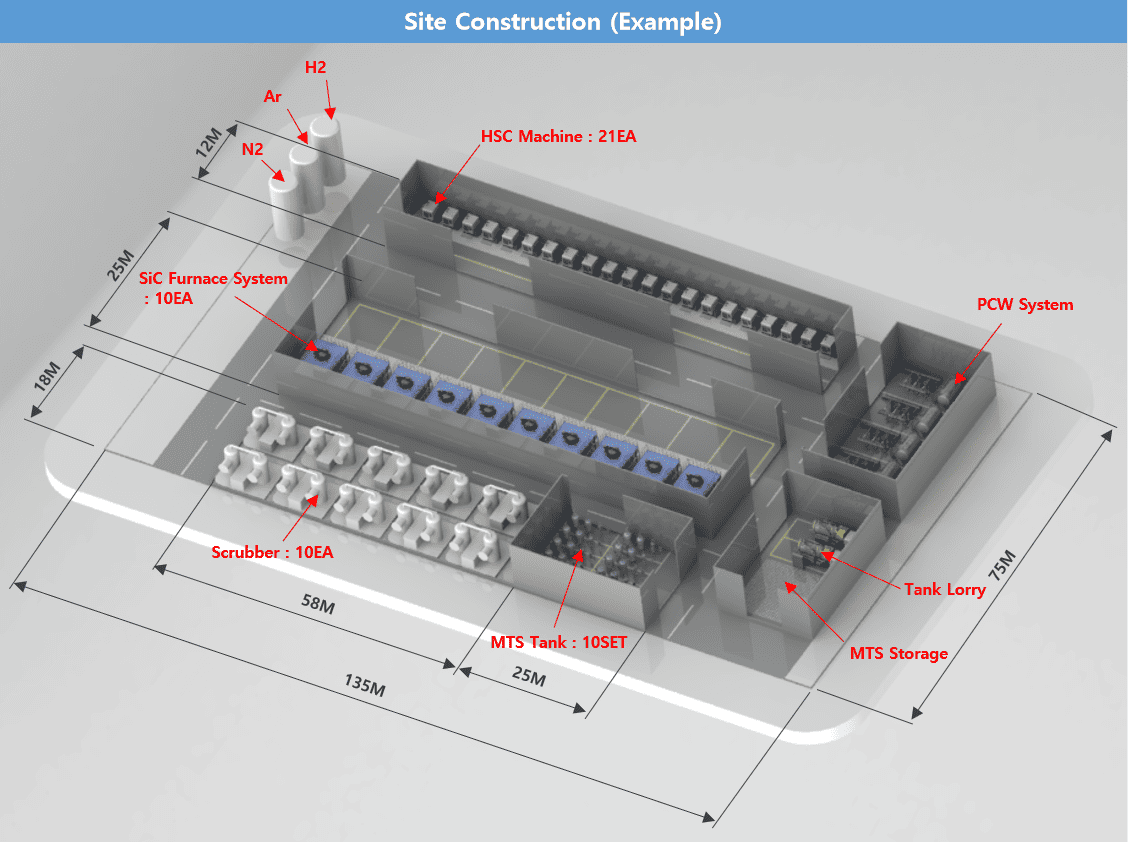

Производна линија светске класе ослања се на софистицирану инфраструктуру:

• Системи СиЦ пећи (10 јединица): Масивне јединице (7,9м к 6,6м к 9,7м) које омогућавају синхронизоване операције са више станица.
• Испорука гаса: 10 комплета МТС резервоара и платформи за испоруку обезбеђују стабилност протока високе чистоће.
• Системи подршке: Укључујући 10 чистача за безбедност животне средине, ПЦВ системе за хлађење и 21 ХСЦ (Хигх-Спеед Мацхининг) јединицу.

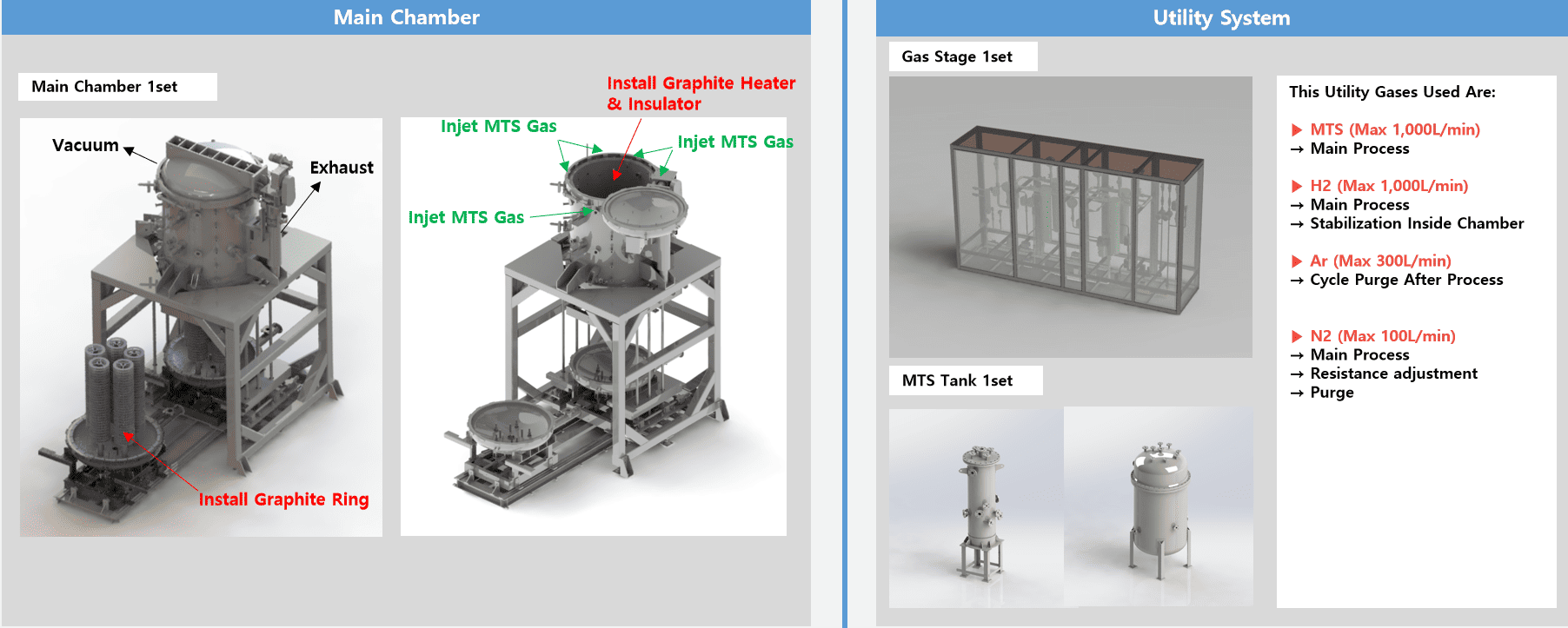

2. Функције централног гасног система

• МТС (Мак 1000 Л/мин): Примарни извор таложења који обезбеђује атоме Си и Ц.
• Водоник (Х₂, Макс 1000 Л/мин): Стабилизује атмосферу у пећи и помаже реакцију
• Аргон (Ар, Мак 300 Л/мин): Користи се за накнадно чишћење и пречишћавање.
• Азот (Н₂, Макс. 100 Л/мин): Користи се за подешавање отпора и пречишћавање система.

Закључак

Чврсти ЦВД СиЦ фокусни прстен може изгледати као "потрошни материјал", али је заправо ремек дело науке о материјалима, вакуумске технологије и контроле гаса. Од његовог порекла графита до готове компоненте, сваки корак је сведочанство ригорозних стандарда потребних за подршку напредним полупроводничким чворовима.

Како процесни чворови настављају да се смањују, потражња за СиЦ компонентама високих перформанси ће само расти. Зрео, систематски приступ производњи је оно што осигурава стабилност у комори за нагризање и поузданост за следећу генерацију чипова.
