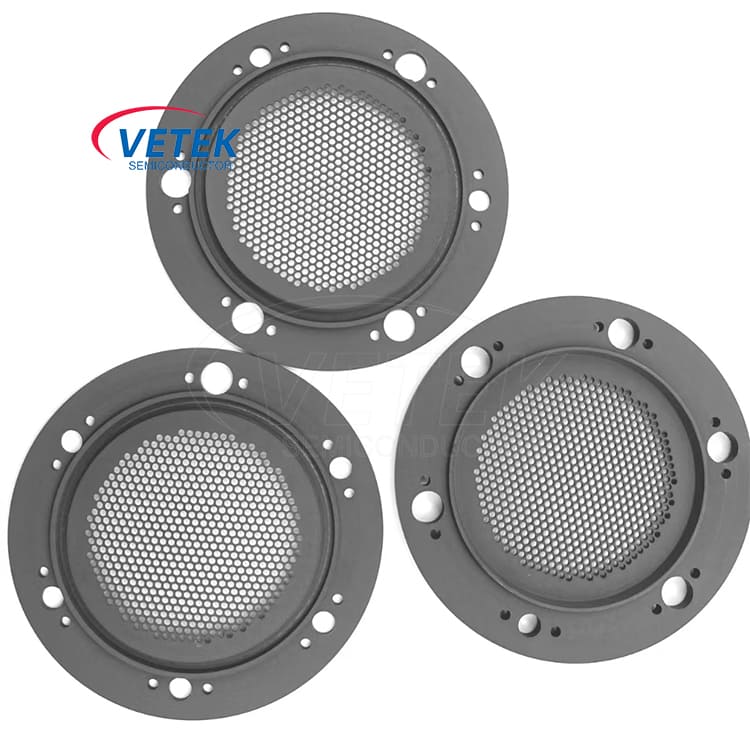

Мрежа извора распршивања јонских зрака

Извор јонског снопа је плазма извор опремљен решетком и способан да екстрахује јоне. Извор јонског снопа ОИПТ (Окфорд Инструментс Пласма Тецхнологи) састоји се од три главне компоненте: коморе за пражњење, решетке и неутрализатора.

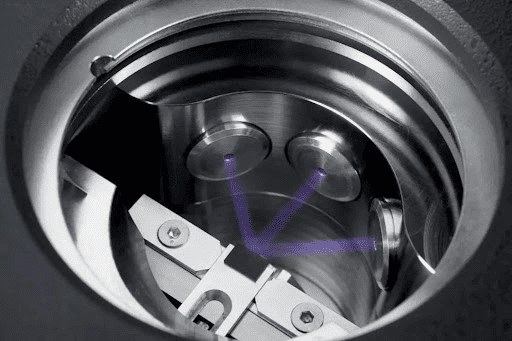

Шематски дијаграм рада мреже извора распршивања јонских зрака

● Комора за пражњењеје кварцни или алуминијумска комора окружена антеном радио-фреквенцијом. Његов ефекат је да јонизовање гаса (обично аргон) кроз поље радио-фреквенције, производи плазму. Поље радио-фреквенције узбуђује бесплатне електроне, узрокујући да атоми гаса подели на јоне и електроне, што заузврат производе плазму. Крај крајњег напона Антене РФ у комори за пражњење је веома висок, који има електростатички ефекат на јоне, чинећи их високим енергијским јонима.

● Улога мрежеу извору јона је да сецира јоне и убрза их до потребне енергије. Мрежа ОИПТ извора јонског снопа се састоји од 2 ~ 3 решетке са специфичним распоредом, који могу формирати широки јонски сноп. Карактеристике дизајна мреже укључују размак и закривљеност, која се може подесити према захтевима апликације за контролу енергије јона.

● Неутрализаторје извор електрона који се користи за неутрализацију јонског наелектрисања у јонском снопу, смањење дивергенције јонског снопа и спречавање пуњења на површини чипа или мете за распршивање. Оптимизујте интеракцију између неутрализатора и других параметара да бисте уравнотежили различите параметре за жељени резултат. На дивергенцију јонског снопа утиче неколико параметара, укључујући расејање гаса и различите параметре напона и струје.

Процес извора раскола ионског снопа побољшан је постављањем електростатичког екрана у кварцном комору и усвајању структуре три мреже. Електростатички екран спречава електростатичко поље да уђе у ИОН извор и ефикасно спречава таложење унутрашњег проводљивог слоја. Трострука структура укључује заштиту гриду, убрзавајући решетку и успоравање мреже, што прецизно дефинише енергију и покреће јоне да побољшају колимацију и ефикасност ИОН-а.

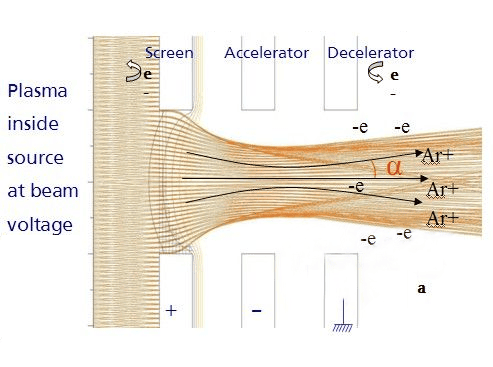

Слика 1. у плазми унутар извора на напону снопа

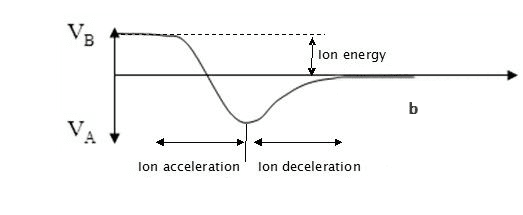

Слика2. У плазми унутар извора на напону снопа

Слика 3. Шематски дијаграм система за нагризање и таложење јонским снопом

Технике јеткања првенствено спадају у две категорије:

● Јеткање јонским снопом инертним гасовима (ИБЕ): Ова метода укључује употребу инертних гасова као што су Аргон, Ксенон, Неон или Криптон за једење. ИБЕ нуди физичко јеткање и омогућава обраду метала попут злата, платина и паладија, који су обично неприкладни за реактивни јонски јетцх. За вишеслојне материјале ИБЕ је пожељна метода због једноставности и ефикасности, као што се види у производњи уређаја попут магнетне случајне меморије приступа (Мрам).

● Реактивно гравирање јонским снопом (РИБЕ): РИБЕ подразумева додавање хемијски реактивних гасова као што су СФ6, ЦХФ3, ЦФ4, О2 или Цл2 инертним гасовима као што је аргон. Ова техника побољшава брзину нагризања и селективност материјала увођењем хемијске реактивности. РИБЕ се може унети или кроз извор нагризања или кроз окружење које окружује чип на платформи супстрата. Последњи метод, познат као јеткање са хемијском потпомогнутом јонском снопом (ЦАИБЕ), обезбеђује већу ефикасност и омогућава контролисане карактеристике јеткања.

Јеткање јонским снопом нуди низ предности у области обраде материјала. Одликује се својим капацитетом да урезује различите материјале, проширујући се чак и на оне који су традиционално изазовни за технике гравирања плазмом. Штавише, метода омогућава обликовање профила бочних зидова кроз нагињање узорка, повећавајући прецизност процеса нагризања. Увођењем хемијских реактивних гасова, нагризање јонским снопом може значајно повећати стопе нагризања, пружајући средство за убрзање уклањања материјала.

Технологија такође даје независну контролу над критичним параметрима као што су струја и енергија и енергија олакшавања прилагођених и прецизним и прецизним процесима. Значајно је да је ионско средство за уклањање похвали изузетним оперативним понављањем, осигуравајући доследне и поуздане резултате. Поред тога, то приказује изванредну униформу, пресудно за постизање доследног уклањања материјала по површинама. Својим широким флексибилношћу процеса, ионски јетлама стоји као свестран и моћан алат у материјалној изради и микрофабрицијској апликацијама.

Зашто је Ветек полуводичко графички материјал погодан за израду мрежастих греда?

● Проводљивост: Графит показује одличну проводљивост, што је кључно за мреже јонских снопа да ефикасно воде снопове јона за убрзање или успоравање.

● Хемијска стабилност: Графит је хемијски стабилан, способан да се одупре хемијској ерозији и корозији, чиме одржава структурни интегритет и стабилност перформанси.

● Механичка снага: Графит поседује довољну механичку чврстоћу и стабилност да издржи силе и притиске који могу настати током убрзања јонског снопа.

● Температурна стабилност: Графит показује добру стабилност на високим температурама, омогућавајући му да издржи окружења високе температуре унутар опреме са јонским снопом без квара или деформација.

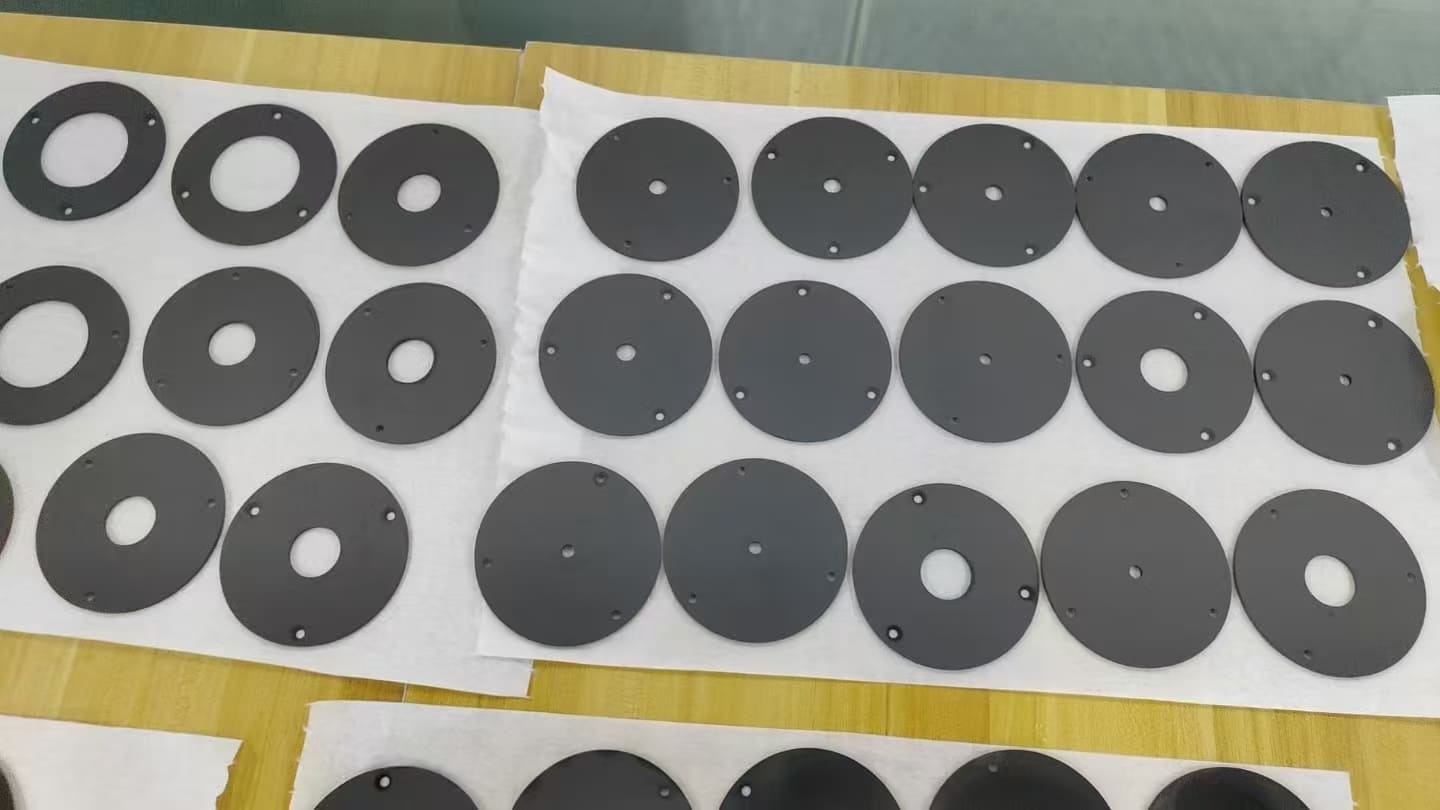

Ветек полуводичка ионска зона Спуттер извори МРИД Производи:
