ВЕТЕК-АМАТ Решење шупље игле за подизање: Графитна подлога високе чистоће са ЦВД СиЦ премазом

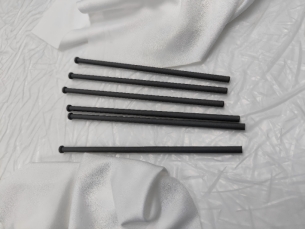

Слика 1: АМАТ 0200-03201 Холлов Лифт Пин физички производ (за системе силицијумске епитаксије од 300 мм)

У процесима преноса полупроводничке плочице, шупља игла за подизање (Вафер Лифт Пин) преузима критичне задатке подржавања и преноса плочица. У високотемпературним процесним окружењима као што су МОЦВД и епитаксијални раст, клинови за подизање морају истовремено да испуњавају више захтева укључујући високу чистоћу, отпорност на корозију, отпорност на термички удар и ниску контаминацију честицама.

Тренутно, главне игле за подизање на тржишту усвајају графитну подлогу + ЦВД СиЦ решење за премазивање. Међутим, технологија премаза велике већине добављача може покрити само спољну површину – за шупље структуре,унутрашњи зид је заиста „техничка ничија земља“.

И. Три кључна изазова са којима се суочава премаз унутрашњег зида

1. Неконтролисана униформност таложења

Шупље структуре имају велики однос ширине и висине. ЦВД реактантни гасови се боре да равномерно дифундују дубоко у унутрашњи отвор, узрокујући смањење дебљине премаза унутрашњег зида у градијенту од улаза ка дубокој унутрашњости, при чему локалне области чак показују голе изложене регионе.

2. Недовољна чврстоћа међуфазног везивања

Закривљена површина унутрашњег зида ограничава простор за оптимизацију параметара процеса таложења. Чврстоћа везивања између премаза и графитне подлоге је тешко достићи исти ниво као спољна површина, а микро-пукотине или чак љуштење могу лако да се појаве током термичког циклуса.

3. Неконтролисана чистоћа унутрашњег отвора

Ако порозна структура графитне подлоге није потпуно затворена премазом, честице угљеника и металне нечистоће ће се ослободити на високим температурама. Једном када се нечистоће одвоје, оне директно узрокују разлику у боји и дефекте честица на површини плочице, озбиљно смањујући производни принос.

Користећи своју дубоку техничку експертизу акумулирану у области ЦВД премаза, ВЕТЕК је успешно превазишао изазове уједначеног таложења и међуфазног везивања ЦВД СиЦ премаза на унутрашњем зиду шупљих структура—од оптимизације поља струјања гаса до прецизне контроле поља температуре таложења, успостављајући потпуну унутрашњу зидну заштиту, од чврстог унутрашњег слоја, до чврстог решења за наношење унутрашњег слоја. везивање и чистоћа унутрашњег отвора у складу са стандардима.

Овај чланак ће пружити детаљну анализу: техничких потешкоћа у облагању унутрашњег зида шупљим иглама, како униформност премаза унутрашњег зида утиче на принос плочице и кључних контролних чворова од дизајна процеса до контроле квалитета и испоруке.

ИИ. Шта је АМАТ шупља игла за подизање?

АМАТ шупља игла за подизање је прецизна компонента за руковање плочицама која се користи унутар полупроводничке процесне опреме. Његова примарна функција је подизање и позиционирање плочица током низа утовара, истовара и процеса.

За разлику од конвенционалних чврстих клинова за подизање, шупљи дизајн укључује унутрашњу шупљину. Ова структура смањује укупну запремину материјала и топлотну масу док одржава потребну механичку геометрију. Међутим, за апликације полупроводника, производња шупљих игле за подизање је далеко захтевнија од обраде конвенционалних чврстих компоненти. Тачност димензија и унутрашњих и спољашњих површина мора бити строго контролисана, а концентричност између унутрашње и спољашње геометрије је посебно критична. Због тога су и избор материјала и процеси наношења премаза од суштинског значаја за коначан учинак клина за подизање.

За АМАТ епитаксијске системе, ВЕТЕК Семицондуцтор обезбеђује прилагођена решења АМАТ шупљих ивица заснованих на графитним подлогама високе чистоће и густим ЦВД превлакама од силицијум карбида (СиЦ). Шупља структура помаже у смањењу непотребне масе материјала уз одржавање механичке структуре потребне за подизање плочице; ЦВД премаз од силицијум карбида обезбеђује високу чистоћу, хемијску отпорност и стабилност при високим температурама. ВЕТЕК-ов АМАТ 0200-03201 клин за подизање је специјално дизајниран за апликације силицијумске епитаксије од 300 мм и може се производити према нацртима, димензијама и захтевима процеса.

ИИИ. Структура ВЕТЕК-ове АМАТ шупље клинове за подизање

ВЕТЕК се тренутно фокусира на структуру превлаке од графита високе чистоће + ЦВД силицијум карбида за АМАТ шупље подизне клинове. Основни процес изградње је:

Графитна подлога високе чистоће → Прецизна ЦНЦ обрада → ЦВД премаз силицијум карбида → Прецизна инспекција

Графитна подлога пружа структурну основу и погодна је за прецизну машинску обраду танких зидова и шупљих геометрија. ВЕТЕК обично користи увезене графитне материјале за полупроводнике, укључујући материјале од СГЛ Царбон и Тоио Тансо, у зависности од захтева купаца. Густи ЦВД премаз од силицијум карбида се затим наноси на површину графита да би се формирала заштитна радна површина за полупроводнике.

Зашто одабрати графит као подлогу?

За шупље игле за подизање, материјал подлоге мора да успостави равнотежу између обрадивости, термичких перформанси, механичке стабилности и компатибилности процеса премаза. Графит високе чистоће је посебно погодан јер нуди следеће карактеристике:

• Добра стабилност на високим температурама

• Ниска топлотна експанзија

• Добра топлотна проводљивост

• Релативно мала густина

• Одлична обрадивост за сложене геометрије

• Компатибилност са ЦВД процесом премазивања силицијум карбидом

Употреба графита такође омогућава израду сложених шупљих и танкозидних структура са високом прецизношћу. ВЕТЕК поседује прецизне ЦНЦ могућности обраде полупроводничких графитних и силицијум карбидних компоненти, са процесима обраде оптимизованим за контролу димензија и квалитет површине.

ИВ. ЦВД премаз од силицијум карбида: критични заштитни слој

ЦВД превлака од силицијум карбида је једна од најважнијих карактеристика ВЕТЕК АМАТ шупљих клинова за подизање. Овај премаз формира густу површину од силицијум карбида на графитној подлози, помажући у заштити основног графита од окружења процеса.

Стандардна ЦВД дебљина превлаке од силицијум карбида за такве ВЕТЕК компоненте је приближно100±20 μм. Чистоћа премаза је приближно6Н / 99,99995%.

ВЕТЕК-ове шире техничке могућности ЦВД силицијум карбида обухватају премазе високе чистоће, контролисану дебљину премаза и уједначеност дебљине од серије до серије. Технички подаци показују да је чистоћа ЦВД превлаке од силицијум карбида на нивоу 6Н–7Н. За специфичне АМАТ пројекте подизних клинова, спецификације премаза се могу прилагодити према цртежима купаца и захтевима процеса.

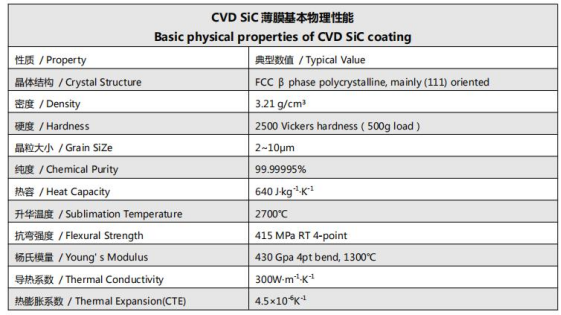

Слика 2: Основна физичка својства ЦВД СиЦ превлаке

Зашто је премаз за унутрашње зидове важан?

Један од технички најизазовнијих аспеката АМАТ шупљих клинова за подизање није само облагање спољне површине, већ постизање стабилног и уједначеног премаза на унутрашњем зиду шупље структуре.

Унутрашњој површини је тешко приступити током процеса ЦВД премаза. У поређењу са спољашњом површином, унутрашња геометрија уводи додатне изазове у протоку гаса, униформности таложења, контроли дебљине премаза и конзистентности процеса. Стога, квалитет премаза унутрашњих зидова може постати важан фактор диференцијације међу добављачима.

ВЕТЕК има искуство у ЦВД облагању шупљих конструкција силицијум карбидом и посебан акценат ставља на унутрашњу површину. Добро контролисан премаз унутрашњег зида помаже у одржавању заштитног слоја силицијум карбида кроз шупљу структуру, уместо да оставља унутрашњи графит изложен радном окружењу. Ово је посебно важно када пин за подизање ради у високотемпературним и хемијски агресивним полупроводничким процесним коморама.

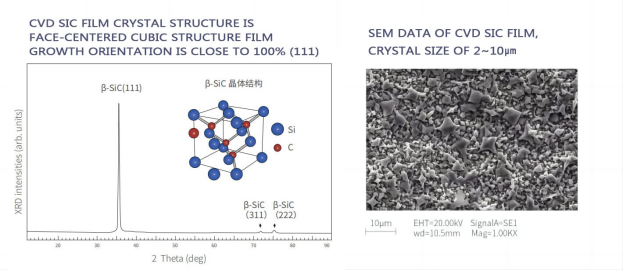

Слика 3: Микроскопска кристална структура ЦВД превлаке од силицијум карбида

В. Кључне предности ВЕТЕК АМАТ шупљих клинова за подизање

Систем материјала високе чистоће:Комбинација графита високе чистоће и ЦВД силицијум карбида високе чистоће је дизајнирана за полупроводничка окружења где је контрола контаминације критична. У зависности од изабране спецификације, чистоћа ЦВД превлаке од силицијум карбида је 6Н.

Стандардни премаз од силицијум карбида од 100±20 μм:ВЕТЕК-ова стандардна дебљина премаза је приближно 100±20 μм, што обезбеђује практичну дебљину премаза за полупроводничке процесне компоненте, док је прилагођавање доступно према захтевима купаца.

Одлична способност облагања унутрашњег зида:За шупље компоненте, премазивање унутрашњег зида је један од тежих делова производног процеса. ВЕТЕК је развио процесе наношења премаза који могу да постигну висококвалитетно покривање унутрашњег зида шупљих клинова за подизање, од симулације поља струјања гаса до контроле поља температуре, обезбеђујући конзистентну дебљину премаза, чврсто везивање.

Стабилност на високим температурама:И графитна подлога и ЦВД превлака од силицијум карбида су погодна за високотемпературне полупроводничке процесне средине. ЦВД слој силицијум карбида пружа додатну заштиту од хемијског напада и деградације површине. ВЕТЕК-ови подаци о ЦВД филму од силицијум карбидног филма наводе високу топлотну проводљивост, ниско топлотно ширење и температуру сублимације од приближно 2700 °Ц, што указује да је материјал погодан за захтевне примене на високим температурама.

Отпорност на хемикалије и корозију:Густа ЦВД површина од силицијум карбида нуди бољу отпорност на корозију од голог графита и може да издржи агресивне процесне гасове и окружења за хемијско чишћење. Ово помаже у смањењу деградације подлоге и одржава стабилнију површину компоненте током поновљених циклуса процеса.

Прецизна обрада и прилагођавање:Шупље подизне игле захтевају прецизну контролу спољашњег пречника, унутрашњег пречника, дебљине зида, дужине и концентричности. ВЕТЕК комбинује ЦНЦ прецизну машинску обраду са ЦВД процесима наношења премаза за производњу сложених полупроводничких компоненти према цртежима купаца. Подизне игле се могу произвести према:

• Цртежи купаца

• Компоненте узорка

• Димензионалне спецификације

• Потребна дебљина премаза

• Потребна класа графита

• Специфични захтеви процеса

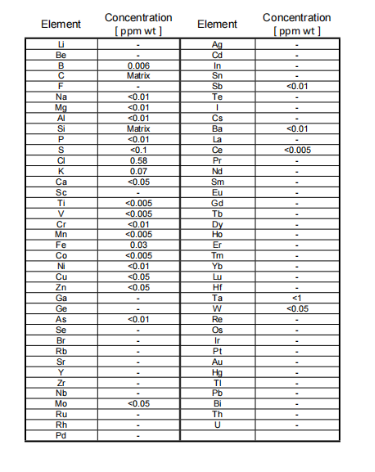

Слика 4: ЦВД превлака од силицијум карбида ГДМС извештај о испитивању чистоће

ВИ. Типичне апликације

Силицијумска епитаксија:Подизне игле се користе за подизање плочице, позиционирање и пренос унутар опреме за епитаксију. ВЕТЕК-ов постојећи АМАТ 0200-03201 производ је посебно позициониран за апликације силицијумске епитаксије од 300 мм.

Системи за руковање плочицама:Подизне игле могу послужити као прецизне компоненте за руковање плочицама за апликације које захтевају стабилност при високим температурама, тачност димензија и контролу контаминације. Игле за подизање плочице са шупљим цевастим телом могу ефикасно да минимизирају локални губитак топлоте, чиме се смањују трагови игле који се обично виде на задњој страни плочице у процесима на високим температурама (као што је епитаксијални раст или жарење). Формирање шупљине унутар тела подизног клина смањује топлотну масу и побољшава уједначеност температуре плочице.

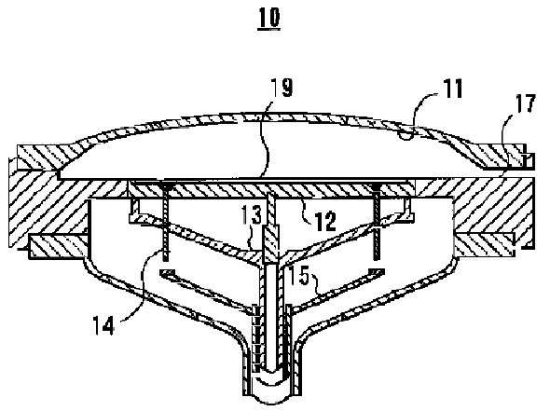

Слика 5: Шема принципа по коме шупље игле за подизање смањују топлотну масу и побољшавају уједначеност температуре плочице

Полупроводничка процесна опрема:На основу цртежа и узорака купаца, сличне компоненте графита + ЦВД силицијум карбида могу се развити за друге платформе полупроводничке опреме. ВЕТЕК-ов портфељ полупроводничких производа покрива силицијумску епитаксију, епитаксију силицијум карбидом, МОЦВД, РТП/РТА, јеткање и друге полупроводничке процесе.



ВИИ. Процес производње: Кључни контролни чворови од дизајна процеса до контроле квалитета и испоруке

Производња АМАТ шупљих клинова за подизање укључује више критичних корака, од којих сваки директно утиче на поузданост финалног производа и принос плочице:

1. Избор графитног материјала— Изаберите одговарајући квалитет графита високе чистоће (СГЛ Царбон или Тоио Тансо, итд.) у складу са захтевима купца у погледу димензија, термичких перформанси и чистоће.

2. Прецизна ЦНЦ обрада— Обрадите графитну затвор у потребну шупљу геометрију. Посебна пажња је посвећена унутрашњем пречнику, спољашњем пречнику, дебљини зида, дужини и концентричности.

3. Припрема површине— Обрађена графитна компонента се подвргава чишћењу и припреми површине пре наношења ЦВД премаза.

4. ЦВД премаз од силицијум карбида— Нанесите густ ЦВД слој силицијум карбида на графитну подлогу. Стандардна дебљина премаза је приближно 100±20 μм, са чистоћом премаза од 6Н према изабраној спецификацији.

5. Облагање унутрашње површине (критичан технички корак)— За шупље клинове за подизање, унутрашњи зид се пажљиво обрађује како би се постигла стабилна покривеност премазом од силицијум-карбида. Кроз оптимизацију поља протока гаса и прецизну контролу поља температуре таложења, обезбеђује се конзистентна дебљина премаза од отвора до дубоког унутрашњег дела бушотине, чврсто везивање и чистоћа унутрашњег отвора у складу са стандардима.

6. Инспекција — Готове компоненте се подвргавају инспекцији тачности димензија, стања премаза и другим захтевима које наведе купац пре отпреме.

ВЕТЕК-ове производне могућности покривају пречишћавање, ЦНЦ машинску обраду, ЦВД премазивање и инспекцију, обезбеђујући интегрисани производни ланац за полупроводничке компоненте на бази угљеника.

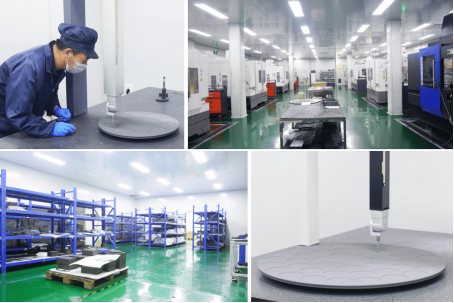

Слика 6: ВЕТЕК база за производњу полупроводничких материјала и прецизну машинску обраду

ВИИИ. Време испоруке узорка

Типично време испоруке за прилагођене АМАТ узорке шупљих клинова за подизање је отприлике 20 дана. Стварно време испоруке може да варира у зависности од сложености цртежа, избора материјала, захтева премаза, количине и захтева за инспекцију. За поновљене поруџбине или већ квалификоване производе, распореди производње се могу посебно договорити у складу са предвиђањима купаца и потребним роковима испоруке.

Слика 7: Паковање производа ВЕТЕК АМАТ шупље игле за подизање



ИКС. Зашто одабрати ВЕТЕК-ове АМАТ шупље клинове за подизање?

ВЕТЕК интегрише набавку графитног материјала, прецизну машинску обраду, ЦВД превлаку од силицијум карбида и производњу полупроводничких компоненти у интегрисани производни процес. Кључне могућности укључују:

• Графитна подлога високе чистоће (СГЛ Царбон / Тоио Тансо, итд.)

• ЦВД чистоћа превлаке од силицијум карбида 6Н

• Стандардна дебљина премаза 100±20 μм

• Обрада шупље структуре

• ЦВД пресвлака унутрашњег зида од силицијум карбида (способност разликовања језгра)

• Прецизна ЦНЦ обрада

• АМАТ-компатибилна решења игле за подизање плочице

• Време испоруке узорка око 20 дана

ВЕТЕК покрива комплетан технички ланац развоја ЦВД опреме, ЦВД процеса, ЦНЦ прецизне обраде и пречишћавања, подржан од наменских центара за истраживање и развој и производних погона за полупроводничке материјале.

Кс. Често постављана питања (ФАК)

П1: Која је стандардна ЦВД дебљина премаза од силицијум карбида за ВЕТЕК АМАТ шупље игле за подизање?

Стандардна дебљина премаза је приближно 100±20 μм. Специфична дебљина се може подесити према цртежима купаца и захтевима процеса.

П2: Који ниво чистоће може постићи ЦВД премаз од силицијум карбида?

У зависности од изабране спецификације, чистоћа премаза је приближно 6Н (99,99995%). ВЕТЕК-ова ЦВД платформа од силицијум карбида рутински ради на нивоу 6Н–7Н.

П3: Зашто је премаз унутрашњег зида критичан за шупље игле за подизање?

Унутрашњу геометрију је тешко равномерно премазати. Висококвалитетно покривање унутрашњег зида силицијум карбидом спречава да графитна подлога буде изложена високим температурама, хемијски активним процесним окружењима и представља кључни фактор диференцијације за дугорочну поузданост. Уједначеност премаза унутрашњег зида је директно повезана са чистоћом унутрашњег отвора и приносом плочице.

П4: Може ли ВЕТЕК производити према мојим ОЕМ цртежима или узорцима?

Да. ВЕТЕК може да производи према цртежима купаца, ОЕМ бројевима делова (као што је АМАТ 0200-03201), компонентама узорака, спецификацијама димензија, потребном квалитету графита и захтевима премаза.

П5: Које је типично време испоруке узорка?

Типично време испоруке узорка је отприлике 20 дана. Стварна испорука зависи од сложености цртежа, избора материјала, захтева премаза, количине и потреба за инспекцијом.

КСИ. Резиме

Иако је АМАТ шупља игла за подизање релативно мала полупроводничка компонента, њени производни захтеви су далеко од једноставних. Геометрија танких зидова, строги захтеви за концентричност, рад при високим температурама, контрола контаминације и комбинација унутрашњег површинског премаза чине га специјализованом компонентом полупроводничког процеса.

ВЕТЕК-ово тренутно решење усваја графит високе чистоће са ЦВД силицијум карбидним премазом, комбинујући обрадивост и термичке карактеристике графита са високом чистоћом, хемијском отпорношћу и високотемпературном стабилношћу ЦВД силицијум карбида. Са стандардном дебљином премаза од 100±20 μм, чистоћом до 6Н, опцијама графитног материјала СГЛ и Тоио Тансо и могућношћу премаза унутрашњег зида, ВЕТЕК може да обезбеди прилагођена решења АМАТ шупљих иглица за руковање полупроводничким плочицама и апликације силицијумске епитаксије.

За купце који траже алтернативне добављачеАМАТ 0200-03201 игле за подизање шупљих плочица,илиостале полупроводничке компоненте графита обложене силицијум-карбидом,ВЕТЕК може проценити цртеже или узорке и обезбедити прилагођена производна решења.
