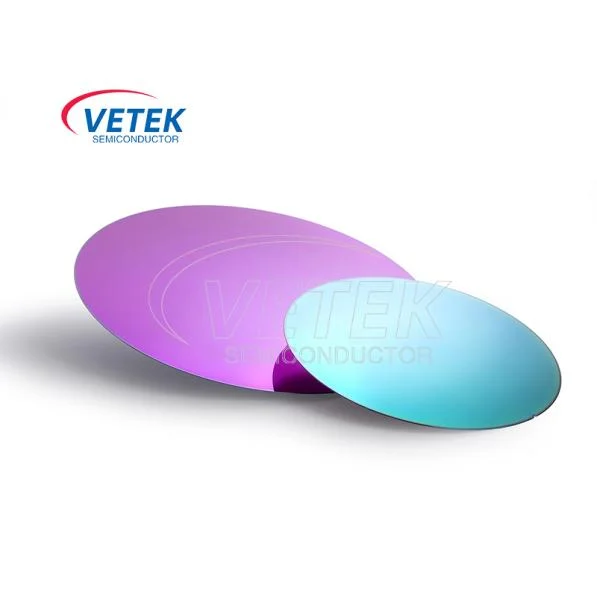

Силицијум на изолатору

Семицондуктор Ветек је професионални кинески произвођач силицијума на изолатору. Силицијум на изолатору Ваффе је важан материјал за подлоге полуводича, а његова одлична карактеристика производа чине да игра кључну улогу у високим перформансама, ниским, високим интеграцијама и РФ апликацијама. Радујем се вашим консултацијама.

Принцип радаТо полуводичСилицијум на изолаторууглавном се ослања на његову јединствену структуру и материјална својства. И Сои вафарСастоји се од три слоја: горњи слој је једнокрилни слој силицијумног уређаја, средина је изолациони слој сахрањени оксид (кутија), а доњи слој је подржавајући силицијум супстрат.

Silicon On Insulator Wafers(SOI) Structure

the Structure of Silicon On Insulator Wafers (SOI)


Формирање изолационог слоја: Силицијум на изолатору Ваффер се обично производи помоћу Смарт Цут ™ технологије или Симок (одвајање помоћу имплантиране кисеоника) технологије. Смарт Цут ™ технологија убризгава водоник ионе у силицијум резину да формирају слој балона, а затим обвезнице водоник-убризгане вафром на носач силицијумавафрен



Након термичког третмана, вафли убризгавани водоник подељен је од слоја са мехурићима за формирање сои структуре.Симок технологијаИмплантира јони високоенергетских кисеоника у силицијумске вафле да би формирали силицијум оксид слој на високим температурама.


Смањите паразитски капацитет: Слој кутијеСилицон Царбиде ВаферЕфикасно изолира слој уређаја и базног силицијума, значајно редукујуГ Паразититска капацитет. Ова изолација смањује потрошњу енергије и повећава брзину и перформансе уређаја.




Избегавајте ефекте за рез: Н-бунар и п-будни уређаји уСои вафарПотпуно су изоловани, избегавајући ефекат реза у традиционалним ЦМОС структурама. Ово омогућаваВафер сои да се произведе на већом брзини.


АТЦХ СТОП Функција: ТхеСлој јединственог кристалног силицијумаА бокска слоја Структура сои-а олакшава производњу МЕМС и оптоелектронских уређаја, пружајући одличну функцију ЕТЦХ Стоп.


Кроз ове карактеристике,Силицијум на изолаторуИгра важну улогу у се полуводичкој обради и промовисати континуирани развој интегрисаног круга (ИЦ) иМикроелектромеханички системи (МЕМС)Индустрије. Искрено се радујемо даљој комуникацији и сарадњи са вама.


Спецификатор спецификација вафла од 200 мм Сол:


                                                                                                      200 мм Сол Ваферс спецификација
Не
Опис
Вредност
                                                                                                                  СИЛИЦОН СИЛИЦОН СИЛИЦОН
1.1 Дебљина
220 Нм +/- 10 НМ
1.2 Метода производње
Цз
1.3 Кристално оријентација
<100>
1.4 Врста проводљивости p
1.5 Допант Борон
1.6 Просек отпора
8.5 - 11,5 0хм * цм
1.7 РМС (2к2 ум)
<0,2
1.8 ЛПД (величина> 0,2ум)
<75
1.9 Велике недостатке веће од 0,8 микрона (подручје)
<25
1.10

Едге Цхип, Сцратцх, Црацк, Димпле / Пит, Измаглица, Оранге Пеел (визуелна инспекција)

0
1.11 Везни празнине: Визуелна инспекција> Пречник 0,5 мм
0



Силицијум на изолаторским производним продавницама вафла:


Silicon On Insulator Wafers shops
